Name: Bürkert servem řízený ventil 327240 6281 230 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks
Brand: Bürkert
SKU: 3047367
Availability: InStock

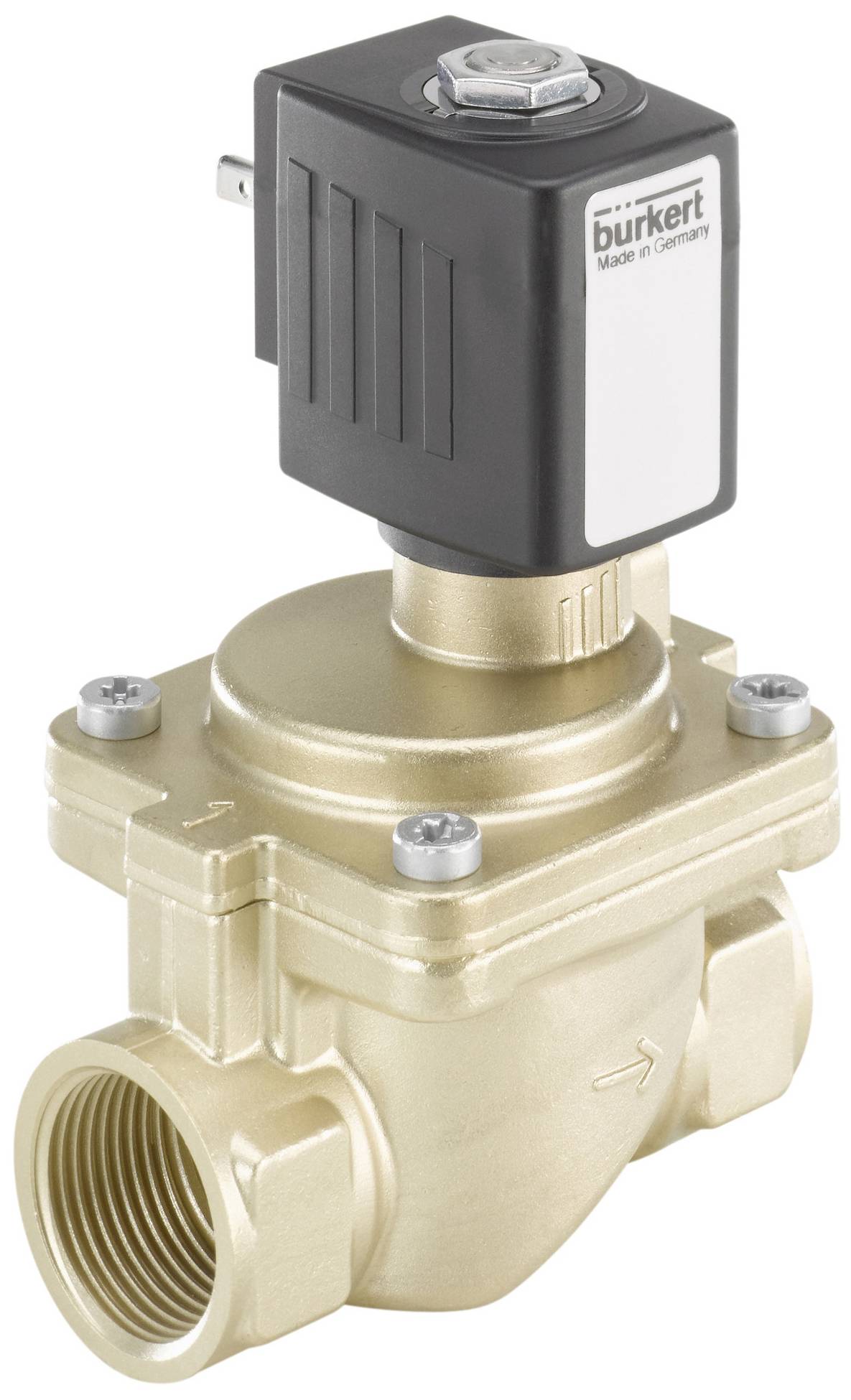

Obrázek ukazuje elektromagnetický ventil z mosazi s černým krytem. Šipky označují směr proudění.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Pá 23. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 632,23 Kč / kus)

3 632,23 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil; servem řízený

Membránový ventil řízený servem až do jmenovitého průměru DN50
Středově přišroubovaný sfulový systém odolný proti vibracím
Tlumí uzavírání a tichý provoz
Energeticky úsporná technologie dvojité sukkové technologie v provedení Kick and Drop
Provedení s ochranou proti explozi

Technické parametry

Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 16
Tlak a teplota - teplota Medium min: 0 °C.
Tlak a teplota - teplota média max Medium: 120 °C.
Tlak a teplota - teplotní prostředí min.: -40 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min. 0,5 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 16 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Přístrojové vlastnosti - montážní délka 58 mm
Charakteristiky přístroje - hlavní princip funkce ventilu: Membránový ventil
Charakteristiky přístroje - spínací čas otevření max.: 1.000 ms
Charakteristiky přístroje - doba sepnutí je max.: 3.000 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Charakteristiky přístroje - obsluha: Servoově řízená
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: On/off s odvzdušněním na zátce
Charakteristiky přístroje - doba zapnutí min.: 50 ms
Přístrojové vlastnosti - doba spínání min.: 120 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Přístrojové vlastnosti - generace: EV
Vlastnosti zařízení - ovládání centrálního zamykání: Ano
Jmenovitý průměr (kV) – hodnota QNn (plyn): 3.900 l/min
Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,2 mm
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 13 mm
Jmenovitý průměr (kV) – kV (voda): 3,6 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/2 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 230 V.
Napětí - napětí max / jmenovité napětí: 230 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ne
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 32 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - Kick a Drop cívka: Technologie úspory energie umožňuje úsporu energie
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - zvláštnost cívky: Pro vysoké teploty
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (jádro) KERN - zapínací výkon AC: 24 v
A
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Cívka (jádro) KERN - jmenovitý výkon AC: 14 v
A
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: B – v klidové poloze otevřen - tlaková přípojka 1 (P/NO)B - v klidové poloze otevřena - tlaková přípojka 1 (P/NO)
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 8 W.
Typ schválení: ULUL
Typ povolení: Curus Recognitzed
Napětí frekvence 50/60 Hz

Kategorie produktu: servem řízený ventil

Provozní napětí: 230 V

Provozní tlak (max.): 0.5 bar

Materiál pouzdra: mosaz

Připojení: G 1/2

Provozní teplota: 0 °C (min)

Teplota média (rozsah): 0 do 120 °C

Číslo výrobce: 327240

Provozní tlak (min.): 0.5 bar

Min. provozní teplota: 0 °C

Těsnicí materiál: FKM

Max. teplota média: 120 °C

Min. teplota média: 0 °C

Médium: voda

Jmenovitá vzdálenost: 13 mm

Délka: 58 mm

QNn hodnota: 3.900 l/min

: IP65

Max. okolní teplota: 55 °C

Min. okolní teplota: -40 °C

Účinky: servo řízeno

Hodnota kv: 3.6 m³/h

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Provozní tlak (max.)

Materiál pouzdra

Kategorie produktu

Bürkert magnetický ventil 246484 6281 230 V/AC G 1 servo řízeno 1 ks

Objednací číslo:2482606

Doručení: Pá 23. 10.

1 KsConrad Electronic

230 V/AC

G 1

16 bar

nerezová ocel

magnetický ventil

Min.: 1

Násobky: 1

9 714,88 Kč^*

Bürkert magnetický ventil 246485 6281 230 V/AC G 1/2 Jmenovitá vzdálenost 50 mm servo řízeno 1 ks

Objednací číslo:2482603

Doručení: Pá 23. 10.

1 KsConrad Electronic

230 V/AC

G 1/2

16 bar

nerezová ocel

magnetický ventil

Min.: 1

Násobky: 1

5 954,55 Kč^*

Bürkert magnetický ventil 247941 6281 230 V/AC G 3/4 Jmenovitá vzdálenost 50 mm servo řízeno 1 ks

Objednací číslo:2482607

Doručení: Pá 23. 10.

1 KsConrad Electronic

230 V/AC

G 3/4

16 bar

nerezová ocel

magnetický ventil

Min.: 1

Násobky: 1

7 387,60 Kč^*

Bürkert magnetický ventil 338113 6281 230 V G 1/2 servo řízeno 1 ks

Objednací číslo:2482610

Doručení: Pá 23. 10.

1 KsConrad Electronic

230 V

G 1/2

16 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

2 640,50 Kč^*

Bürkert servem řízený ventil 240985 6281 24 V G 1 Jmenovitá vzdálenost 25 mm v klidové poloze uzavřený 1 ks

Objednací číslo:3046811

Doručení: Pá 23. 10.

1 KsConrad Electronic

24 V

G 1

0.2 bar

mosaz

servem řízený ventil

Min.: 1

Násobky: 1

5 640,50 Kč^*

Bürkert servem řízený ventil 250369 6281 24 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:3047200

Doručení: Pá 23. 10.

1 KsConrad Electronic

24 V

G 1/2

0.2 bar

mosaz

servem řízený ventil

Min.: 1

Násobky: 1

3 367,77 Kč^*

Bürkert servem řízený ventil 253433 6281 24 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:3046978

Doručení: Pá 23. 10.

1 KsConrad Electronic

24 V

G 3/4

0.2 bar

mosaz

servem řízený ventil

Min.: 1

Násobky: 1

4 103,31 Kč^*

Bürkert servem řízený ventil 253435 6281 24 V G 1 Jmenovitá vzdálenost 25 mm servo řízeno 1 ks

Objednací číslo:3046960

Doručení: Pá 23. 10.

1 KsConrad Electronic

24 V

G 1

0.2 bar

mosaz

servem řízený ventil

Min.: 1

Násobky: 1

5 169,42 Kč^*

Bürkert servem řízený ventil 253821 6281 24 V G1 1/2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks

Objednací číslo:3046979

Doručení: Pá 23. 10.

1 KsConrad Electronic

24 V

G1 1/2

0.2 bar

mosaz

servem řízený ventil

Min.: 1

Násobky: 1

7 756,20 Kč^*

Bürkert servem řízený ventil 274782 6281 24 V G1 1/4 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks

Objednací číslo:3046986

Doručení: Pá 23. 10.

1 KsConrad Electronic

24 V

G1 1/4

0.2 bar

mosaz

servem řízený ventil

Min.: 1

Násobky: 1

7 078,51 Kč^*

Ke stažení

List technických údajů

List technických údajů 3047367 Bürkert servem řízený ventil 327240 6281 230 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047367 Bürkert servem řízený ventil 327240 6281 230 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Popis

Ventil 6281 je membránový ventil řízený servem řady S.EV. Pro funkci ventilu je vždy nutný minimální diferencový tlak. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Pro další trhy je k dispozici mimo jiné i nestabilní mosaz. Nabídka je doplněna variantou z nerezové oceli. Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky. Dodávka ventilu s ručním ovládání pro jednoduchou údržbu a uvedení do provozu.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
