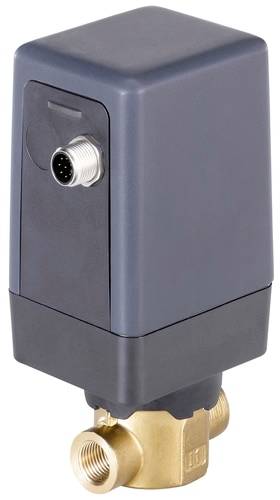

Ilustrační obrázek
Bürkert proporcionální regulační ventil tlaku 383613 3280 G 3/8 Jmenovitá vzdálenost 2 mm Materiál pouzdra polykarbonát
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (18 065,29 Kč / kus)
18 065,29 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Elektročervená. 2cestný prop. Ventil
- Pohon bez doteku média
- Vynikající rozsah a rychlá doba odezvy
- Nízký elektrický příkon
- Jmenovitý průměr připojení DN 8...15
- Varianty: Standardní, regulátor nastavení, procesní regulátor; a variantu pro vysoké napětí do 22 bar
Technické parametry
- Pohon - materiál: PC (polykarbonát)
- Pohon - materiál 2: PPS (polyfenylensulfid)
- Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: 0 °C.
- Tlak a teplota - teplota média max Medium: 70 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 50 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - jmenovitý tlak max. 15 bar
- Vstupy/výstupy - výstup 1 typ, analogový proud: 4-20 mA
- Vstupy/výstupy - vstupy/výstupy: 1 analogový vstup + 1 analogový výstup
- Vstupy/výstupy - vstup 1 typ analogového proudu: 4-20 mA
- Elektrické připojení - elektrické připojení 1 typ: Zástrčka - M12
- Elektrické připojení - elektrické připojení 1 počet kontaktů: 8 ks
- Elektrické připojení - elektrické připojení, typ: male
- Funkce: Regulační ventil
- Funkce - Notrová skluz: Ne
- Funkce - elektrická funkce: Nastavení polohy
- Charakteristiky přístroje - produktová podskupina: Kompaktní ventily
- Charakteristiky přístroje - hlavní princip funkce ventilu: Rovná sedící ventil
- Vlastnosti zařízení - proudění: Pod sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Přístrojové vlastnosti - kyslíkové provedení: Ne
- Jmenovitý průměr (kV) – kV (voda): 0,13 m3/h.
- Jmenovitý průměr (kV) - jmenovitý průměr sedadla 2 mm (5/64")
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: Materiál: Nerezová ocel
- Procesní / vedení – připojení k potrubí: 1 jmenovitý průměr: 3/8"
- Procesní / návr – připojení k potrubí: Norma 1: Norma G
- Druh ochrany - druh krytí IP (max. Při vhodném připojení): IP54
- Software / komunikace - komunikační rozhraní Hardware 1: M12 8-pólový
- Software / komunikace - komunikační protokol k hardwaru 1 buk s: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN - elektrický příkon min.: 1 W.
- Cívka (jádro) KERN - elektrický příkon max.: 12 W.
- Cívka (jádro) KERN - teplotní izolační třída pohonu: A
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Kategorie produktu
proporcionální regulační ventil tlaku
- Provozní napětí
24 V/DC
- Materiál pouzdra
polykarbonát
- Připojení
G 3/8
- Provozní tlak (max.)
15 bar
- Provozní teplota
0 °C (min)
- Min. provozní teplota
0 °C
- Příkon (odběr)
12 W
- Číslo výrobce
383613
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
FKM
- Teplota média (rozsah)
0 do 70 °C
- Max. teplota média
70 °C
- Min. teplota média
0 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
2 mm
IP54
- Požadovaná vstupní hodnota
4-20 mA
- Max. okolní teplota
50 °C
- Min. okolní teplota
-10 °C
- Účinky
přímočinný
- Hodnota kv
0.13 m³/h
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047987 Bürkert proporcionální regulační ventil tlaku 383613 3280 G 3/8 Jmenovitá vzdálenost 2 mm Materiál pouzdra polykarbonát
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047987 Bürkert proporcionální regulační ventil tlaku 383613 3280 G 3/8 Jmenovitá vzdálenost 2 mm Materiál pouzdra polykarbonát
Popis
Přímý motorový ventil typu 3280 je vhodný pro dávkování kapalin a plynů v uzavřených nebo otevřených regulačních obvodech. Ventil je poháněn lineárním krokovým motorem. Integrovaná elektronika výrazně usnadňuje integraci procesu, další řídicí moduly nejsou zapotřebí. K udržování určitého otvoru ventilu není motor zapotřebí energie. Tato vlastnost může drasticky snížit spotřebu energie zařízení, a tím zvýšit jeho účinnost.
Typ 3280 je k dispozici jako standardní ON/OFF nebo proporcionální ventil, jako varianta s integrovaným regulátorem nastavení a jako varianta s integrovaným regulátorem procesů.
Tento text byl přeložen strojově.
Typ 3280 je k dispozici jako standardní ON/OFF nebo proporcionální ventil, jako varianta s integrovaným regulátorem nastavení a jako varianta s integrovaným regulátorem procesů.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
