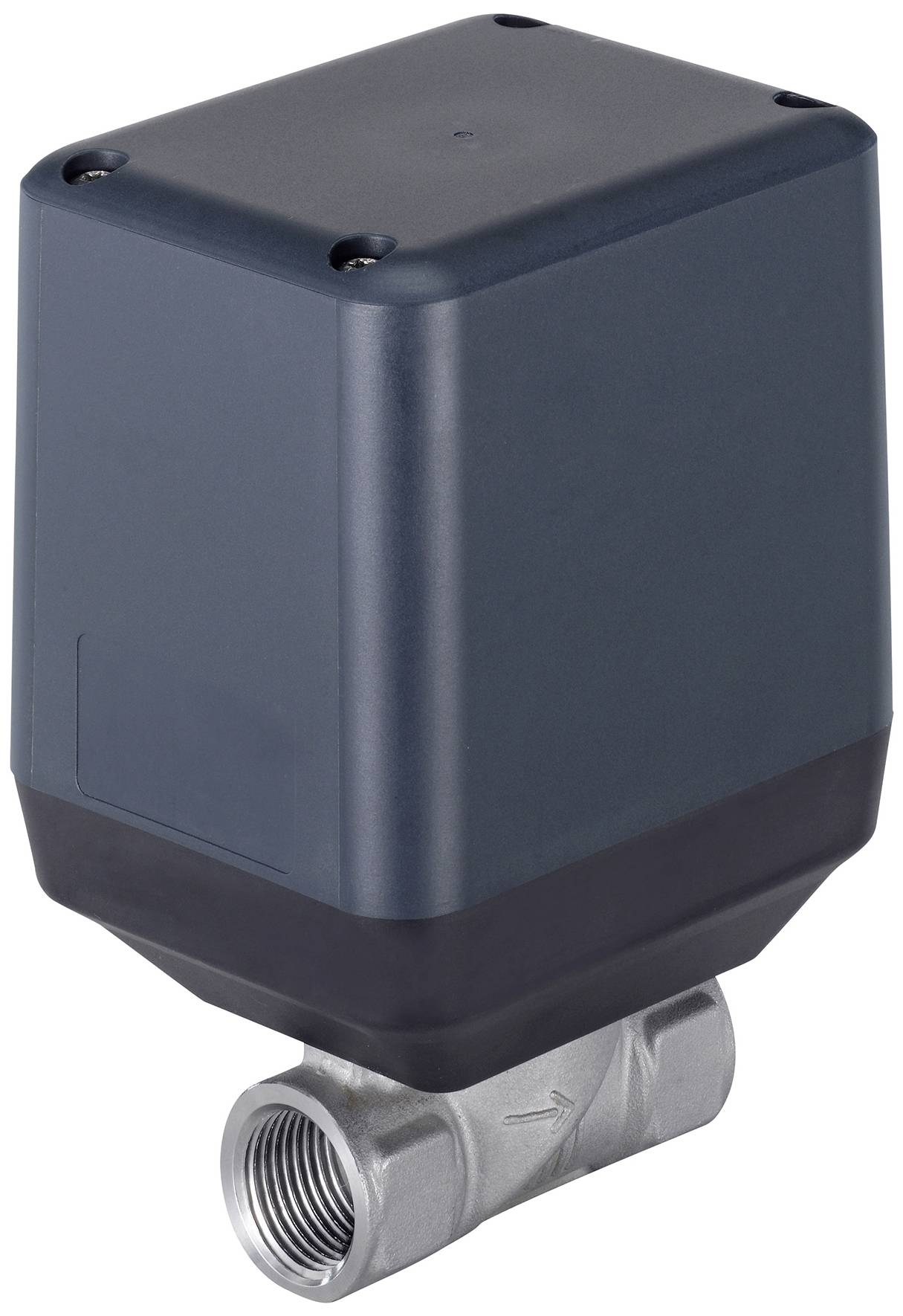

Name: Bürkert proporcionální regulační ventil tlaku 278392 3285 G 1 Jmenovitá vzdálenost 25 mm Materiál pouzdra polykarbonát T
Brand: Bürkert
SKU: 3047233
Availability: BackOrder

Elektrický ventil v pouzdře, který se používá k řízení průtoku kapalin nebo plynů v potrubních systémech.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (19 891,74 Kč / kus)

19 891,74 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Elektročervená. 2cestný prop. Ventil

Pohon bez doteku média
Vynikající rozsah a rychlá doba odezvy
Nízký elektrický příkon
Jmenovitý průměr připojení DN 15...25
Varianty: Standardní, regulátor nastavení, procesní regulátor

Technické parametry

Pohon - materiál: PC (polykarbonát)
Pohon - materiál 2: PPS (polyfenylensulfid)
Těsnicí materiál - těsnění sedadla materiál: Oxidová keramika / FKM
Tlak a teplota - teplota Medium min: 0 °C.
Tlak a teplota - teplota média max Medium: 70 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 60 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - jmenovitý tlak max. 6 bar
Vstupy/výstupy - výstup 1 typ, analogový proud: 4-20 mA
Vstupy/výstupy - vstupy/výstupy: 1 analogový vstup + 1 analogový výstup
Vstupy/výstupy - vstup 1 typ analogového proudu: 4-20 mA
Elektrické připojení - elektrické připojení 1 typ: Zástrčka - M12
Elektrické připojení - elektrické připojení 1 počet kontaktů: 8 ks
Elektrické připojení - elektrické připojení, typ: male
Funkce: Regulační ventil
Funkce - Notrová skluz: Ne
Funkce - elektrická funkce: Nastavení polohy
Charakteristiky přístroje - produktová podskupina: Kompaktní ventily
Charakteristiky přístroje - hlavní princip funkce ventilu: Diskový ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Jmenovitý průměr (kV) – kV (voda): 9,6 m3/h.
Jmenovitý průměr (kV) - jmenovitý průměr sedadla: 25 mm (1")
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: Materiál: Nerezová ocel
Procesní / vedení – připojení k potrubí: 1 jmenovitý průměr: 1"
Procesní / návr – připojení k potrubí: Norma 1: Norma G
Software / komunikace - komunikační rozhraní Hardware 1: M12 8-pólový
Software / komunikace - komunikační protokol k hardwaru 1 buk s: Ano
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN - elektrický příkon min.: 1 W.
Cívka (jádro) KERN - elektrický příkon max.: 12 W.
Cívka (jádro) KERN - teplotní izolační třída pohonu: A
Způsob účinku - fluidní připojení k potrubí počet: 2

Typ: 278392

Kategorie produktu: proporcionální regulační ventil tlaku

Provozní napětí: 24 V

Materiál pouzdra: polykarbonát

Připojení: G 1

Provozní tlak (max.): 6 bar

Provozní teplota: 0 °C (min)

Min. provozní teplota: 0 °C

Příkon (odběr): 12 W

Číslo výrobce: 278392

Provozní tlak (min.): 0 bar

Těsnicí materiál: FKM

Teplota média (rozsah): 0 do 70 °C

Max. teplota média: 70 °C

Min. teplota média: 0 °C

Médium: neutrální média

Jmenovitá vzdálenost: 25 mm

Požadovaná vstupní hodnota: 4-20 mA

Max. okolní teplota: 60 °C

Min. okolní teplota: -10 °C

Účinky: přímočinný

Hodnota kv: 9.6 m³/h

Ke stažení

List technických údajů

List technických údajů 3047233 Bürkert proporcionální regulační ventil tlaku 278392 3285 G 1 Jmenovitá vzdálenost 25 mm Materiál pouzdra polykarbonát T

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047233 Bürkert proporcionální regulační ventil tlaku 278392 3285 G 1 Jmenovitá vzdálenost 25 mm Materiál pouzdra polykarbonát T

Popis

Přímý motorový ventil typu 3285 je vhodný pro dávkování kapalin a plynů v uzavřených nebo otevřených regulačních obvodech. Ventil je poháněn krokovým motorem. Integrovaná elektronika výrazně usnadňuje integraci procesu, další řídicí moduly nejsou zapotřebí. K udržování určitého otvoru ventilu není motor zapotřebí energie. Tato vlastnost může drasticky snížit spotřebu energie zařízení, a tím zvýšit jeho účinnost.
Typ 3285 je k dispozici jako standardní ON/OFF nebo proporcionální ventil, jako varianta s integrovaným regulátorem nastavení a jako varianta s integrovaným regulátorem procesů.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
