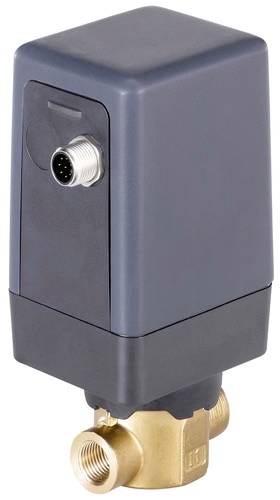

Ilustrační obrázek
Bürkert proporcionální regulační ventil tlaku 277671 3280 spojka G 1/4 Jmenovitá vzdálenost 2 mm Materiál pouzdra mosaz
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (14 751,24 Kč / kus)
14 751,24 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Elektročervená. 2cestný prop. Ventil
- Pohon bez doteku média
- Vynikající rozsah a rychlá doba odezvy
- Nízký elektrický příkon
- Jmenovitý průměr připojení DN 8...15
- Varianty: Standardní, regulátor nastavení, procesní regulátor; a variantu pro vysoké napětí do 22 bar
Technické parametry
- Vstupy/výstupy - binární vstup 1: Nepoužíván
- Vstupy/výstupy - binární výstup 1: Nepoužíván
- Funkce: Nastavovací regulátor
- Charakteristiky přístroje - druh pohonu: Motor, bez proudu setrvávající
- Vlastnosti zařízení - generace: Žádné označení
- Materiál: Mosaz
- Materiál těsnění: NBR
- Jmenovitý průměr 2 mm
- Připojení k potrubí: Hrdlo se závitem G 1/4
- Napětí 24 V.
- Frekvence: Stejnosměrný proud
- Výstup: 1 analogový výstup 0 - 10 V.
- Teplota média (stupeň C) (max.): 70
- Okolní teplota (ve stupních C) (max): 60
- Okolní teplota (°C) (min): -10
- Tlak (bar) (max): 6
- Zahn. Připojení: M12/8 pin
- Příkon 8 W.
- Doba zapnutí (v %): 50
- Opening time (msec) (max.): 3200
- Doba sepnutí (ms) (max): 3200
- HODNOTA KV (M*3/H): 0,13
- Doba rozpojení (ms) (min): 2200
- Doba sepnutí (ms) (min): 2200
- TOTYP: 2500
- TSTYP: 2500
- Vstup 1: 0-10 v / CANopen
- Vstup 2: Bez
- Snímač dráhy: Trasa, intern
- Typ
277671
- Kategorie produktu
proporcionální regulační ventil tlaku
- Provozní napětí
24 V
- Materiál pouzdra
mosaz
- Připojení
spojka G 1/4
- Provozní tlak (max.)
6 bar
- Příkon (odběr)
8 W
- Číslo výrobce
277671
- Těsnicí materiál
NBR
- Teplota média (rozsah)
70 °C (max)
- Max. teplota média
70 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
2 mm
- Požadovaná vstupní hodnota
0-10 V
- Max. okolní teplota
60 °C
- Min. okolní teplota
-10 °C
- Účinky
přímočinný
- Hodnota kv
0.13 m³/h
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047225 Bürkert proporcionální regulační ventil tlaku 277671 3280 spojka G 1/4 Jmenovitá vzdálenost 2 mm Materiál pouzdra mosaz
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047225 Bürkert proporcionální regulační ventil tlaku 277671 3280 spojka G 1/4 Jmenovitá vzdálenost 2 mm Materiál pouzdra mosaz
Popis
Přímý motorový ventil typu 3280 je vhodný pro dávkování kapalin a plynů v uzavřených nebo otevřených regulačních obvodech. Ventil je poháněn lineárním krokovým motorem. Integrovaná elektronika výrazně usnadňuje integraci procesu, další řídicí moduly nejsou zapotřebí. K udržování určitého otvoru ventilu není motor zapotřebí energie. Tato vlastnost může drasticky snížit spotřebu energie zařízení, a tím zvýšit jeho účinnost.
Typ 3280 je k dispozici jako standardní ON/OFF nebo proporcionální ventil, jako varianta s integrovaným regulátorem nastavení a jako varianta s integrovaným regulátorem procesů.
Tento text byl přeložen strojově.
Typ 3280 je k dispozici jako standardní ON/OFF nebo proporcionální ventil, jako varianta s integrovaným regulátorem nastavení a jako varianta s integrovaným regulátorem procesů.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
