Name: Bürkert proporcionální regulační ventil tlaku 189345 2836 G 1/2 Jmenovitá vzdálenost 4 mm Materiál pouzdra nerezová ocel
Brand: Bürkert
SKU: 3046865
Availability: BackOrder

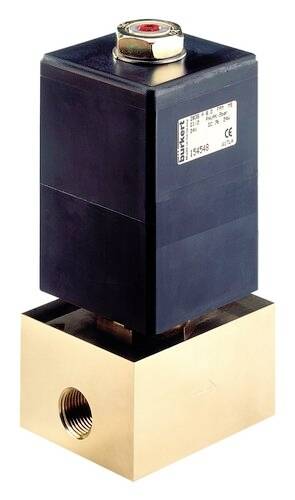

Elektromagnetický ventil s kovovým čtvercovým tělesem z mosazi a černým plastovým krytem, používaný v průmyslových aplikacích.

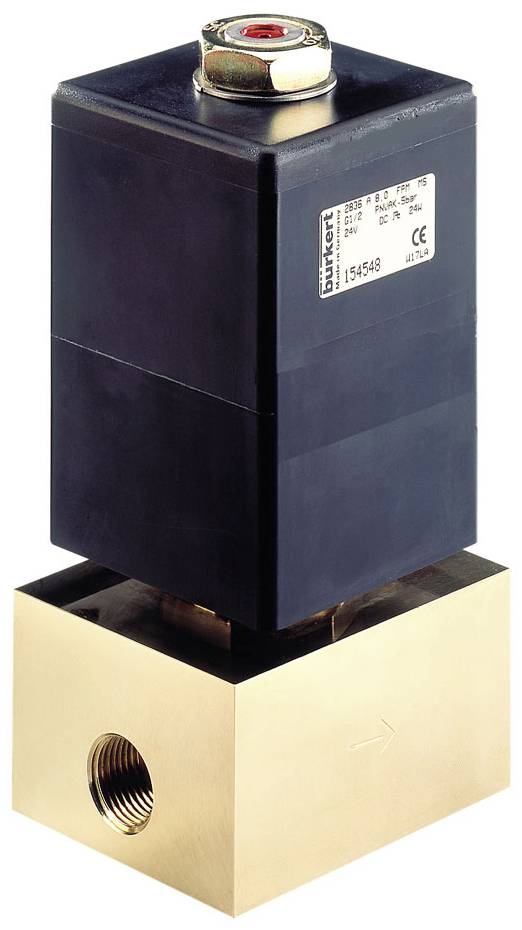

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (24 929,75 Kč / kus)

24 929,75 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2cestný proporcionální ventil

Pro vysoké mediální průrazy
Přímý účinek, zavřený bez proudu
Provozní tlak 0... 25 bar
Jmenovitý proud DN 3,0... 12 mm
Připojení k potrubí: 1/2" a 3/4"

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: EPDM (etylenpropylendienový kaučuk)
Těsnicí materiál – vnější těsnění: EPDM (etylenpropylendienový kaučuk)
Tlak a teplota - teplota Medium min. -30 °C
Tlak a teplota - teplota média max Medium: 90 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min. -1 bar
Tlak a teplota - jmenovitý tlak max. 16 bar
Tlak a teplota - diferenční tlak max. 16 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Elektrické připojení - typ: zástrčka
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Vlastnosti zařízení - proudění: Pod sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Trvale
Charakteristiky přístroje - analytické provedení: Ne
Přístrojové vlastnosti - parní provedení: Ne
Charakteristiky přístroje - hlavní vedení: Kolejový kroužek
Charakteristiky přístroje - PWM frekvence min.: 150 Hz
Charakteristiky přístroje - PWM frekvence max.: 180 Hz
Vlastnosti zařízení - rozsah nastavení: 1:25
Přístrojové vlastnosti - vodicí lišta 2: Zdířka pro běžící zařízení
Medium & kalibrace - montážní poloha: Libovolná
Medium & kalibrace - vhodné pro kapalná média: Ano
Medium & kalibrace - vhodné pro plynná média: Ano
Jmenovitý průměr (kV) – hodnota QNn (plyn): 431 l/min
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 4 mm
Jmenovitý průměr (kV) – kV (voda): 0,4 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 5/32 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 72 mm
Cívka (jádro) KERN) - odpor cívky: 13,5 Ω
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Cívka (jádro) KERN - část zaváděcí trubice se středem, materiál: Nerezová ocel
Cívka (jádro) KERN - část hlavního vedení kontaktu s médiem 1 materiál: PTFE (polytetrafluorethylen)
Cívka (jádro) KERN - část základního prvku „jádro“, 2 materiál: PEEK (Polyetherketon)
Cívka (jádro) KERN) - část distanční vložky se dotknutím média: Ušlechtilá ocel
Materiály - hlavní ventil materiál dotýkající se média: Ušlechtilá ocel
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Jmenovitý výkon: 24 W.

Kategorie produktu: proporcionální regulační ventil tlaku

Provozní napětí: 24 V/DC

Materiál pouzdra: nerezová ocel

Připojení: G 1/2

Provozní tlak (max.): 16 bar

Provozní teplota: -30 °C (min)

Min. provozní teplota: -30 °C

Příkon (odběr): 24 W

Číslo výrobce: 189345

Provozní tlak (min.): -1 bar

Těsnicí materiál: EPDM

Funkce: 2/2-cestný

Teplota média (rozsah): -30 do 90 °C

Max. teplota média: 90 °C

Min. teplota média: -30 °C

Médium: Kapalná média

Jmenovitá vzdálenost: 4 mm

QNn hodnota: 431 l/min

: IP65

Max. okolní teplota: 55 °C

Min. okolní teplota: -10 °C

Účinky: přímočinný

Hodnota kv: 0.4 m³/h

Ke stažení

List technických údajů

List technických údajů 3046865 Bürkert proporcionální regulační ventil tlaku 189345 2836 G 1/2 Jmenovitá vzdálenost 4 mm Materiál pouzdra nerezová ocel

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3046865 Bürkert proporcionální regulační ventil tlaku 189345 2836 G 1/2 Jmenovitá vzdálenost 4 mm Materiál pouzdra nerezová ocel

Popis

Přímý proporcionální ventil typu 2836 pracuje jako elektromagneticky poháněný regulační ventil s relativně vysokým průtokem. Ventil je uzavíratelný bez proudu.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
