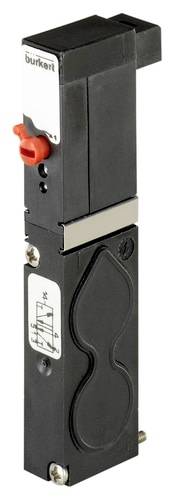

Name: Bürkert pneumatický ventil 6511 187604 2.5 do 10 bar 1 ks
Brand: Bürkert
SKU: 3046880
Availability: BackOrder

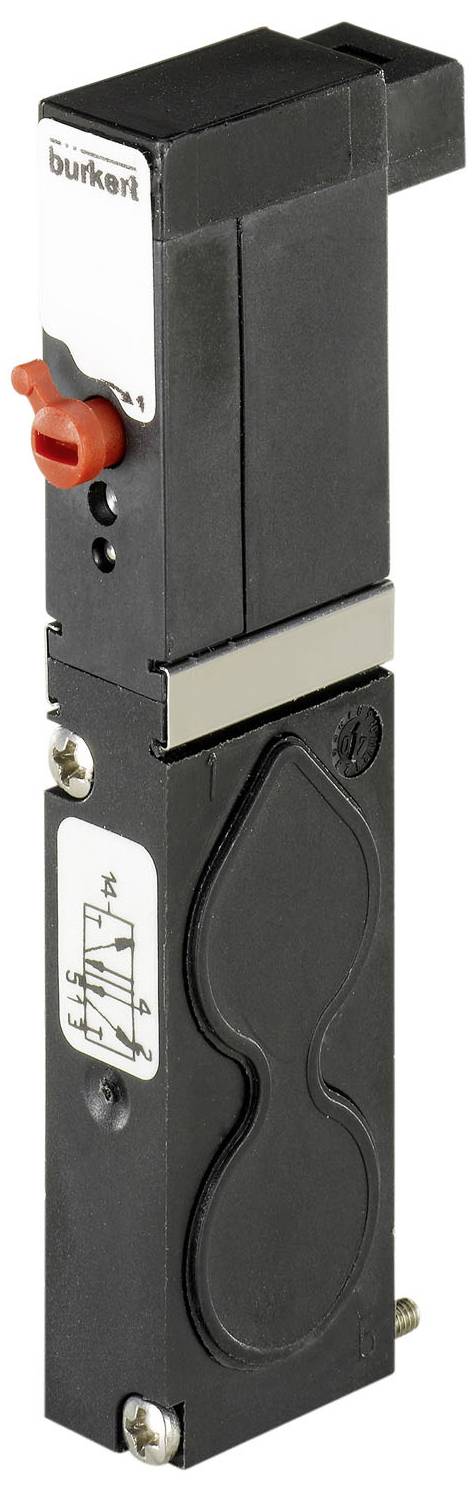

Černá, obdélníková komponenta s kovovými akcentem, červeným tlačítkem nahoře a schematickým nákresem na straně.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 645,00 Kč / kus)

2 645,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Pohon - ruční ovládání materiál: PA (polyamid)
Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 11 mm
Těsnicí materiál - hlavní ventil, materiál těsnění: NBR (nitrilový kaučuk)
Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 50 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min. 2,5 bar
Tlak a teplota - jmenovitý tlak max. 10 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Zástrčka - obdélník, rozměr rastru 5,08
Elektrické připojení - elektrická poloha připojení: Napájecí strana
Elektrické připojení - počet kontaktů: 2
Elektrické připojení - elektrické připojení polarita: Plusový pravý pin
Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
Vlastnosti přístroje - druh resetování: Vzduchové pružiny + mechanická pružina
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - ovládání ventilu: Elektrická
Charakteristiky přístroje - spínací čas otevření max.: 10 ms
Charakteristiky přístroje - doba sepnutí je max.: 15 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Přístrojové vlastnosti - snížení výkonu integrované: Ne
Vlastnosti zařízení - upevnění: Vruty řezu plastem
Vlastnosti zařízení - upevnění rozměry: M2 x 20
Charakteristiky přístroje - upevnění materiál: Ocel
Jmenovitý průměr (kV) – hodnota QNn (plyn): 150 l/min
Jmenovitý průměr (kV) – jmenovitý průměr (mm) 0,6 mm
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 2,5 mm
Procesní / vedení - připojení k napájení typu: Příruba
Procesní/potrubní připojení - obrázek příruby: FM09
Procesní / návodové připojení - typ připojení: Příruba
Procesní / návodové připojení - pracovní připojení pozice: Na pneumatickým modulu
Procesní/potrubní připojení - připojení příruby: FM09
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP20
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ne
Cívka (jádro) KERN) - velikost cívky: 10 mm
Cívka (jádro) KERN - elektrický příkon min.: 0,8 W.
Cívka (jádro) KERN - elektrický příkon max.: 0,8 W.
Cívka (jádro) KERN zapojení LED: Ne
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení pólů: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
Materiály – hlavní ventil materiál kontaktu se médiem: PA (polyamid)
Materiály – hlavní ventil materiál, který se dotýká prostředí: PA (polyamid)
Materiály – předřídicí materiál: Dotek média: PPS (polyfenylensulfid)
Materiály – předřídicí materiál: Polyfenylensulfid (PPS)
Způsob účinku - fluidní připojení k potrubí počet: 5
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: V klidové poloze otevřený, tlaková přípojka 1 po pracovní přípojce 2, pracovní přípojka 4 po výstupu 5, výstup 3 v/z - v klidové poloze - tlaková přípojka 1 po pracovní přípojce 2, pracovní přípojka 4 po výstupu 5, výstup 3 Sesc
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - ruční ovládání: Otočná páčka a hlavice tlačítka
Způsob činnosti - aretace ručního ovládání: Ano
Způsob použití - ruční ovládání šroubovací štěrbiny: Ano

Kategorie produktu: pneumatický ventil

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Číslo výrobce: 187604

Provozní tlak (max.): 10 bar

Provozní tlak (min.): 2.5 bar

Rozsah provozního tlaku: 2.5 do 10 bar

Provozní medium: stlačený vzduch

Šířka: 11 mm

Ø vedení: 2.5 mm

: IP20

Typ: 6511

Max. teplota média: 50 °C

Min. teplota média: -10 °C

Ke stažení

List technických údajů

List technických údajů 3046880 Bürkert pneumatický ventil 6511 187604 2.5 do 10 bar 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3046880 Bürkert pneumatický ventil 6511 187604 2.5 do 10 bar 1 ks

Popis

Typ 6511 se skládá z magnetického ventilu předdaní typu 6144 a pneumatickému ventilu. Flipper-činný systém umožňuje spínání vyššího můstku při nízkém příkonu a s krátkými spínacími časy. Všechny ventily jsou vybaveny ručním nouzovým tlačítkem. Typ 6511 je stohovatelný a se zástrčkovou přípojkou dozadu možno použít na ventilových mušlích typu 8640 a s přední zástrčkovou přípojkou přednostně na ventilových blocích pro ovládání pneumatického pohonu
