Name: Bürkert pneumaticky řízený ventil 146424 2012 G 1/4 Jmenovitá vzdálenost 50 mm v klidové poloze uzavřen mechanickou pruž
Brand: Bürkert
SKU: 624252
Availability: BackOrder

Nerezový ventil s černým pohonem, vhodný pro řízení kapalin v průmyslových aplikacích.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (28 714,88 Kč / kus)

28 714,88 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2Wege-Geradsitzventil pro média až +180 °C, kryt z nerezové oceli

Pro média až +180 °C
Dlouhodobá životnost:
Optická indikace polohy spínače sériově
Otočná hnací hlava k vyrovnání řídicí připojení vzduchu
Minimální řídicí spotřeba vzduchu díky full tělo
Rozsáhlé pohon velký výběr umožňuje optimální ekonomický pohon kombinací
Při Schliessschlagarm kapaliny Anstromung pod sedadlo
Kompaktní Geradsitzventil
Materiál krytu: jemné litina 316L
PPS-hlava pro horké prostředí

Technické parametry

Jmenovitý průměr 50 mm
Velikost pohonu Ø 125 mm
45,0 Kv-Wert m³/h
Řídicí tlak od 3,2 do 7 bar
10 bar max. Provozní tlak až +180 °C
Teplota média -10 až +180 °C
Okolní teplota +5 až +90 °C

Kategorie produktu: pneumaticky řízený ventil

Provozní tlak (max.): 10 bar

Materiál pouzdra: nerezová ocel

Připojení: G 1/4

Provozní teplota: -10 °C (min)

Teplota média (rozsah): -10 do +180 °C

Číslo výrobce: 146424

Provozní tlak (min.): 0 bar

Min. provozní teplota: -10 °C

Těsnicí materiál: PTFE

Funkce: 2/2-cestný

Hmotnost: 7.000 kg

Max. teplota média: +180 °C

Min. teplota média: -10 °C

Jmenovitá vzdálenost: 50 mm

V: 402 mm

Délka: 175 mm

Řídicí tlak (max.): 7 bar

Řídicí tlak (min.): 3.2 bar

Max. okolní teplota: +90 °C

Min. okolní teplota: 5 °C

Účinky: v klidové poloze uzavřen mechanickou pružinou

Hodnota kv: 750 l/min

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Provozní tlak (max.)

Bürkert pneumaticky řízený ventil 146227 2012 G 1/8 Jmenovitá vzdálenost 10 mm v klidové poloze uzavřen mechanickou pružinou 1 ks

Objednací číslo:624084

Doručení: Po 19. 10.

1 KsConrad Electronic

G 1/8

15 bar

Min.: 1

Násobky: 1

13 706,61 Kč^*

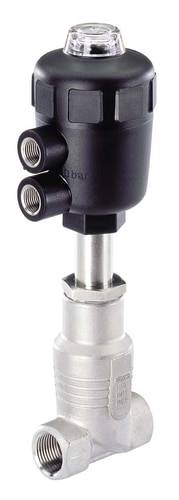

Bürkert pneumaticky řízený ventil 146228 2012 spojka G 3/8 Jmenovitá vzdálenost 10 mm v klidové poloze uzavřen mechanickou pružinou 1 ks

Objednací číslo:624085

Doručení: Po 19. 10.

1 KsConrad Electronic

spojka G 3/8

15 bar

Min.: 1

Násobky: 1

10 156,20 Kč^*

Bürkert pneumaticky řízený ventil 146229 2012 G 1/8 Jmenovitá vzdálenost 10 mm v klidové poloze uzavřen mechanickou pružinou 1 ks

Objednací číslo:624087

Doručení: Po 19. 10.

1 KsConrad Electronic

G 1/8

15 bar

Min.: 1

Násobky: 1

10 156,20 Kč^*

Bürkert pneumaticky řízený ventil 146230 2012 G 1/8 Jmenovitá vzdálenost 10 mm v klidové poloze uzavřen mechanickou pružinou 1 ks

Objednací číslo:624089

Doručení: Po 19. 10.

1 KsConrad Electronic

G 1/8

15 bar

Min.: 1

Násobky: 1

10 156,20 Kč^*

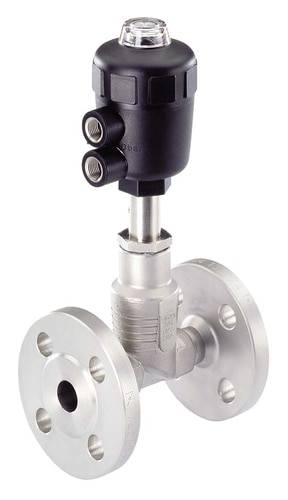

Bürkert pneumaticky řízený ventil 146232 2012 G 1/8 Jmenovitá vzdálenost 10 mm v klidové poloze otevřen mechanickou pružinou 1 ks

Objednací číslo:624090

Doručení: Po 19. 10.

1 KsConrad Electronic

G 1/8

16 bar

Min.: 1

Násobky: 1

13 706,61 Kč^*

Bürkert pneumaticky řízený ventil 146233 2012 spojka G 3/8 Jmenovitá vzdálenost 10 mm v klidové poloze otevřen mechanickou pružinou 1 ks

Objednací číslo:624091

Doručení: Po 19. 10.

1 KsConrad Electronic

spojka G 3/8

16 bar

Min.: 1

Násobky: 1

10 156,20 Kč^*

Bürkert pneumaticky řízený ventil 146237 2012 G 1/4 Jmenovitá vzdálenost 10 mm v klidové poloze uzavřen mechanickou pružinou 1 ks

Objednací číslo:624093

Doručení: Po 19. 10.

1 KsConrad Electronic

G 1/4

16 bar

Min.: 1

Násobky: 1

14 152,89 Kč^*

Bürkert pneumaticky řízený ventil 146238 2012 spojka G 3/8 Jmenovitá vzdálenost 10 mm 2/2-cestný 1 ks

Objednací číslo:624094

Doručení: Po 19. 10.

1 KsConrad Electronic

spojka G 3/8

16 bar

Min.: 1

Násobky: 1

10 599,17 Kč^*

Bürkert pneumaticky řízený ventil 146239 2012 G 1/4 Jmenovitá vzdálenost 10 mm v klidové poloze uzavřen mechanickou pružinou 1 ks

Objednací číslo:624095

Doručení: Po 19. 10.

1 KsConrad Electronic

G 1/4

16 bar

Min.: 1

Násobky: 1

10 599,17 Kč^*

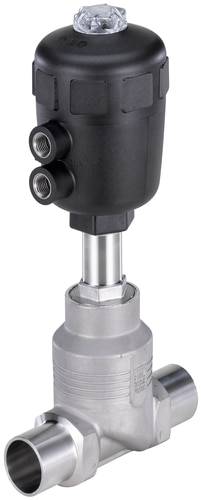

Bürkert pneumaticky řízený ventil 146240 2012 G 1/4 Jmenovitá vzdálenost 10 mm v klidové poloze uzavřen mechanickou pružinou 1 ks

Objednací číslo:624096

Doručení: Po 19. 10.

1 KsConrad Electronic

G 1/4

16 bar

Min.: 1

Násobky: 1

10 599,17 Kč^*

Ke stažení

List technických údajů

List technických údajů 624252 Bürkert pneumaticky řízený ventil 146424 2012 G 1/4 Jmenovitá vzdálenost 50 mm v klidové poloze uzavřen mechanickou pruž

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 624252 Bürkert pneumaticky řízený ventil 146424 2012 G 1/4 Jmenovitá vzdálenost 50 mm v klidové poloze uzavřen mechanickou pruž

Popis

To fremdgesteuerte Geradsitzventil se skládá z pneumaticky probíhajících písty pohon a 2cestný ventil. Osvědčená selbstnachstellende a bezúdržbové Stopfbuchspackung zaručuje vysokou těsněností a dlouhou životnost.

Tento text byl přeložen strojově.

Provedení

2/2Wege-Geradsitzventill s Anstromung pod sedadlo
Svařovací připojení podle EN ISO 1127 / ISO 4200
Pružinová uzavřený
Materiál krytu: jemné lité oceli 316L
Jmenovitý tlak PN 25 (kryt tlačítka stupeň)
Pohon materiál PPS
Těsnicí materiál PTFE
Univerzálně použitelný pro kapaliny, plyny a páře
Max. viskozita 600 mm²/s
PTFE stopfbuchse V-kroužky s pružinovým kompenzace
Montážní poloha libovolně, nejlépe pohon nahoru
Řídicí medium vzduchu a neutrální plyny
Řídicí připojení vzduchu G 1/4"

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Provedení

2/2Wege-Geradsitzventill s Anstromung pod sedadlo
Svařovací připojení podle EN ISO 1127 / ISO 4200
Pružinová uzavřený
Materiál krytu: jemné lité oceli 316L
Jmenovitý tlak PN 25 (kryt tlačítka stupeň)
Pohon materiál PPS
Těsnicí materiál PTFE
Univerzálně použitelný pro kapaliny, plyny a páře
Max. viskozita 600 mm²/s
PTFE stopfbuchse V-kroužky s pružinovým kompenzace
Montážní poloha libovolně, nejlépe pohon nahoru
Řídicí medium vzduchu a neutrální plyny
Řídicí připojení vzduchu G 1/4"

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
