Name: Bürkert membránový ventil 67713 142 110 V 63 mm Jmenovitá vzdálenost 50 mm servo řízeno 1 ks
Brand: Bürkert
SKU: 2350745
Availability: BackOrder

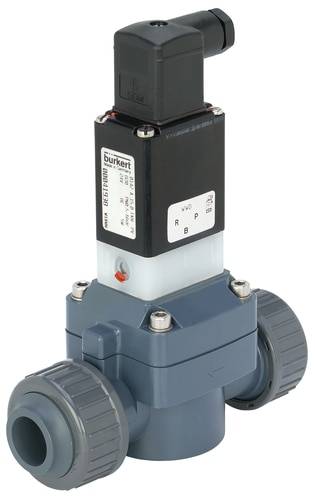

Ventil s elektrickým aktuátorem, šedé plastové těleso, namontované na dvou potrubních přípojkách.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (31 326,45 Kč / kus)

31 326,45 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil

Membránový ventil řízený servem až do jmenovitého průměru DN50; plastový ventil pro agresivní a znečištěná média; oddělené, nekovové provedení; ovládání pohybem ruky, zapnutí pomocí regulačního tlačítka (volitelné)

Technické parametry

Typ pohonu: Sklopná kotva
Hlavní princip funkce ventilu: Membránový ventil
Spínací funkce: Zapnuto/vypnuto
Mediační oddělení: Ano
Fluidní připojení k potrubí počet: 2
Funkce ventilu počet spínacích poloh: 2
Proudění: Nad sedadlem
Max. Jmenovitý tlak (kapalina): 6 bar
Střídavé napětí: Ano
Jmenovitý výkon: 5 W
Druh cívky: Šroubovaná v bloku
Materiál cívky (obalování): EP (epoxidová pryskyřice)
Otevření spínacího času: 100 ms - 800 ms
Spínací doba: 1 ms - 4 ms
Výroba ventilů: Kompletní ventil
Napětí frekvence 50/60 Hz
Funkce ventilu: Ruční ovládání materiálu: PA (polyamid)
Funkce ventilu: Ruční aretace: Ano

Kategorie produktu: membránový ventil

Provozní napětí: 110 V

Provozní tlak (max.): 6 bar

Materiál pouzdra: PVC

Připojení: 63 mm

Provozní médium: Kapalina

Teplota média (rozsah): 0 do +50 °C

Číslo výrobce: 67713

Provozní tlak (min.): 0.5 bar

Ovládání: Ruční ovládání; tlačítko

Těsnicí materiál: EPDM

Funkce: 3/2-cestné

Hmotnost: 2.25 kg

Max. teplota média: +50 °C

Min. teplota média: 0 °C

Médium: agresivní média

Jmenovitá vzdálenost: 50 mm

Vlastnosti: elektricky ovládaný

QNn hodnota: 38.7 l/min

: IP65

Řídicí tlak (min.): 0.5 bar

Max. okolní teplota: +40 °C

Účinky: servo řízeno

Hodnota kv: 36

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Materiál pouzdra

Bürkert membránový ventil 178899 6213 24 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2351349

Doručení: Po 19. 10.

10 KsConrad Electronic

24 V

G 1/2

mosaz

Min.: 1

Násobky: 1

3 057,02 Kč^*

Bürkert membránový ventil 178900 6213 24 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2351348

Okamžité doručení: Út 13. 10.

6 KsConrad Electronic

24 V

G 1/2

mosaz

Min.: 1

Násobky: 1

3 081,82 Kč^*

Bürkert membránový ventil 178902 6213 230 V G 1/2 Jmenovitá vzdálenost 13 mm servo řízeno 1 ks

Objednací číslo:2351351

Doručení: Po 19. 10.

20 KsConrad Electronic

230 V

G 1/2

mosaz

Min.: 1

Násobky: 1

3 057,02 Kč^*

Bürkert membránový ventil 178906 6213 24 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351350

Doručení: Po 19. 10.

10 KsConrad Electronic

24 V

G 3/4

mosaz

Min.: 1

Násobky: 1

4 103,31 Kč^*

Bürkert membránový ventil 178907 6213 24 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351352

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 3/4

mosaz

Min.: 1

Násobky: 1

3 946,28 Kč^*

Bürkert membránový ventil 178908 6213 230 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351344

Doručení: Po 19. 10.

15 KsConrad Electronic

230 V

G 3/4

mosaz

Min.: 1

Násobky: 1

4 103,31 Kč^*

Bürkert membránový ventil 178909 6213 24 V G 1 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351345

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 1

mosaz

Min.: 1

Násobky: 1

4 309,92 Kč^*

Bürkert membránový ventil 178910 6213 24 V G 1 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351346

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 1

mosaz

Min.: 1

Násobky: 1

4 128,10 Kč^*

Bürkert membránový ventil 178911 6213 230 V G 1 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351347

Doručení: Po 19. 10.

5 KsConrad Electronic

230 V

G 1

mosaz

Min.: 1

Násobky: 1

4 309,92 Kč^*

Bürkert membránový ventil 189592 6213 230 V G 3/4 Jmenovitá vzdálenost 20 mm servo řízeno 1 ks

Objednací číslo:2351353

Doručení: Po 19. 10.

1 KsConrad Electronic

230 V

G 3/4

mosaz

Min.: 1

Násobky: 1

4 491,74 Kč^*

Ke stažení

List technických údajů

List technických údajů 2350745 Bürkert membránový ventil 67713 142 110 V 63 mm Jmenovitá vzdálenost 50 mm servo řízeno 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2350745 Bürkert membránový ventil 67713 142 110 V 63 mm Jmenovitá vzdálenost 50 mm servo řízeno 1 ks

Popis

Ventil 0142 je membránový ventil řízený servem.
Pro otevření a zavření ventilu je nutný minimální diferenční tlak 0,5 bar. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. 3/2cestný poloventil lze díky otáčení v hlavním sedadle jednoduše přestavět z NC na NO. Zpětné hlášení nastavování pilotního ventilu lze provést pomocí spínacího nebo NAMUR signálu. Magnetické cívky jsou protočeny chemicky vysoce stabilním epoxidem.
Pro uvedení do provozu a kontrolu je to 0142 Ruční ovládání
systémem.
Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky. Ve spojení se zásuvkou pro přístroje podle DIN EN 175301 - 803 tvar a splňují ventily stupeň krytí IP65 a NEMA 4X.

Obsah balení

Vč. Síťové zásuvky na nářadí

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
