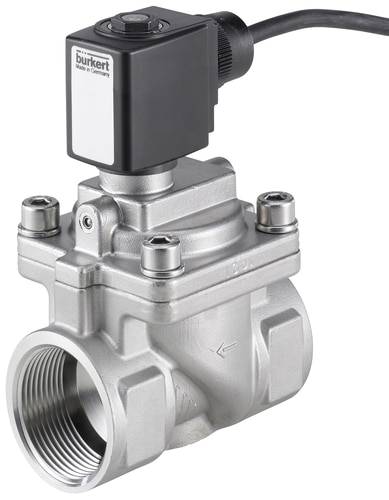

Bürkert membránový ventil 349770 6281 24 V G 2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (23 676,86 Kč / kus)
23 676,86 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil
- Membránový ventil řízený servem až do jmenovitého průměru DN50; vibrační, centrálně přišroubovaný sfulový systém; tlumicí zámek a tichý; ruční ovládání s uživatelsky přívětivou rukou; provedení chráněné proti explozi
Technické parametry
- Typ pohonu: Zdvihací kotva
- Hlavní princip funkce ventilu: Membránový ventil
- Spínací funkce: Zapnuto/vypnuto
- Fluidní připojení k potrubí počet: 2
- Funkce ventilu počet spínacích poloh: 2
- Proudění: Nad sedadlem
- Max. Jmenovitý tlak (kapalina): 16 bar
- Střídavé napětí: Ano
- Stejnosměrné napětí: Ano
- Napětí baterie: Ano
- Jmenovitý výkon: 9 W
- Druh cívky: Nasunutý
- Materiál cívky (obalování): EP (epoxidová pryskyřice)
- Velikost cívky: 40 mm
- Otevření spínacího času: 150 ms - 1.5 ms
- Spínací doba: 200 ms - 3.5 ms
- Výroba ventilů: Kompletní ventil
- Napětí frekvence 50/60 Hz
- Délka elektrického vedení 3 mm
- Kategorie produktu
membránový ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
16 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 2
- Provozní médium
Kapalina
- Teplota média (rozsah)
0 do +120 °C
- Číslo výrobce
349770
- Provozní tlak (min.)
0.2 bar
- Těsnicí materiál
FKM
- Hmotnost
0.2 kg
- Max. teplota média
+120 °C
- Min. teplota média
0 °C
- Jmenovitá vzdálenost
40 mm
- Délka
132 mm
- QNn hodnota
32 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-30 °C
- Účinky
servo řízeno
- Hodnota kv
30
Ke stažení
List technických údajů
List technických údajů 2351801 Bürkert membránový ventil 349770 6281 24 V G 2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2351801 Bürkert membránový ventil 349770 6281 24 V G 2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks
Popis
Ventil 6281 je membránový ventil řízený servem řady S.EV. Pro funkci ventilu je vždy nutný minimální diferencový tlak. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Pro další trhy je k dispozici mimo jiné i nestabilní mosaz. Nabídka je doplněna variantou z nerezové oceli. Pro snížení spotřeby energie mohou být všechny cívky dodávány s elektronickým snížením výkonu. Dodávka ventilu s ručním ovládání pro jednoduchou údržbu a uvedení do provozu. Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65 - ve spojení s krytem z nerezové oceli NEMA 4X.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
