Name: Bürkert magnetický ventil 279479 0293 230 V G 3/4 Jmenovitá vzdálenost 20 mm v klidové poloze uzavřený 1 ks
Brand: Bürkert
SKU: 3047377
Availability: InStock

Mosazný ventil s elektrickým aktuátorem, vhodný pro použití v kapalinových a plynových potrubích pro řízení průtoku.

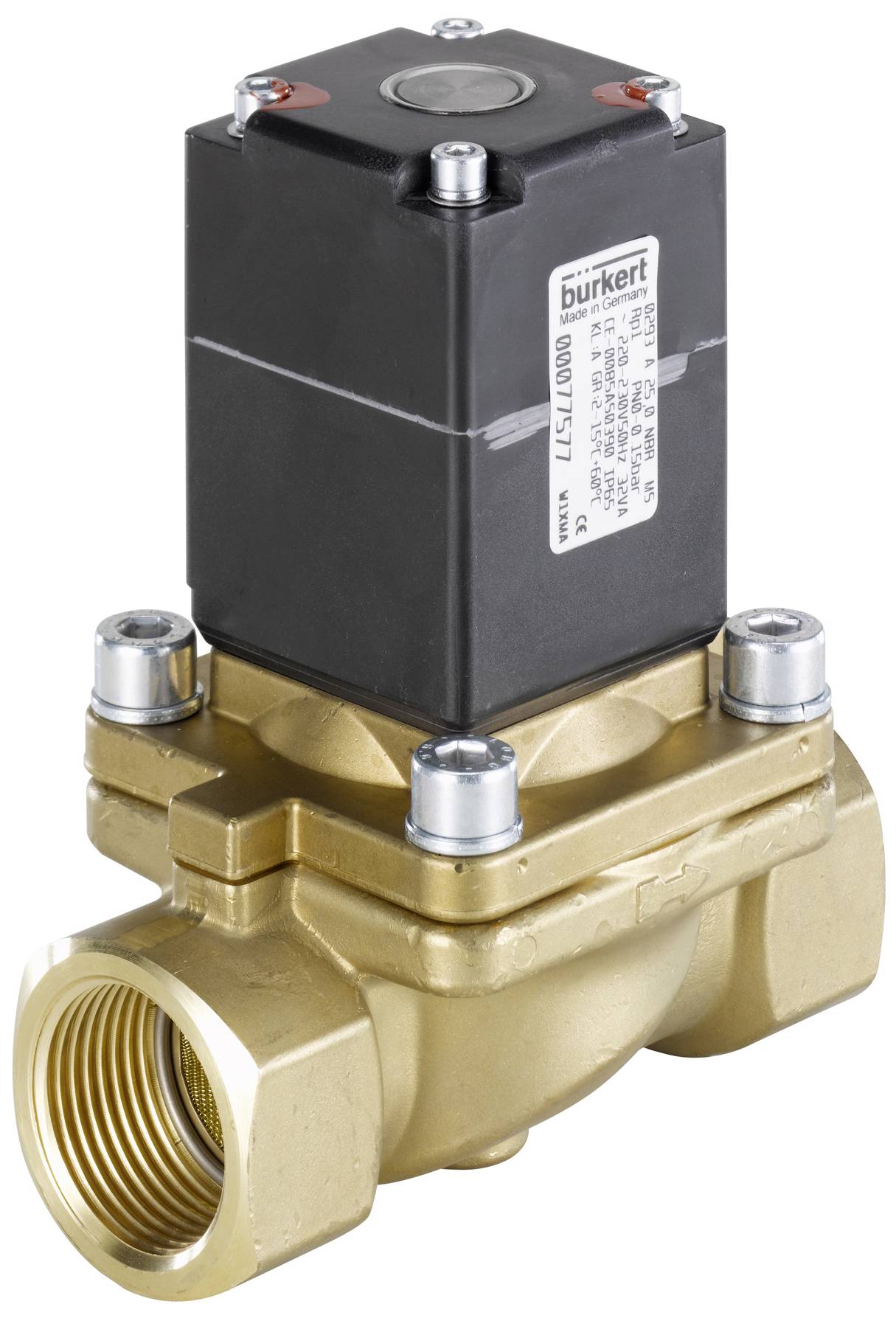

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 503,31 Kč / kus)

9 503,31 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil; přímý

Plynový ventil s povolením DVGW podle EN 161, třída B
Kompaktní provedení
Max. DN25 a 150 mbar
Pouzdro v mosazi
Filtr nečistot ve vpustí

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
Tlak a teplota - teplota Medium min. -15 °C.
Tlak a teplota - teplota média max Medium: 60 °C.
Tlak a teplota - teplotní prostředí min. -15 °C.
Tlak a teplota - teplotní prostředí max.: 60 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 0,15 bar
Tlak a teplota - jmenovitý tlak max (plyn): 0,15 bar
Elektrické připojení - zásuvka je součástí dodávky: Přiložena
Elektrické připojení - typ zásuvky na nářadí. Č. - Typ: 00008376 - 2508
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Přístrojové vlastnosti - montážní délka 100 mm
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - spínací čas otevření max.: 150 ms
Charakteristiky přístroje - doba sepnutí je max.: 250 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 120 ms
Přístrojové vlastnosti - doba spínání min.: 130 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Vlastnosti zařízení - hlavní ventil s integrovaným sítem: Ano
Jmenovitý průměr (kV) – hodnota QNn (plyn): 5.400 l/min
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 20 mm
Jmenovitý průměr (kV) – kV (voda): 5 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 3/4 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 3/4
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 3/4
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 230 V.
Napětí - napětí max / jmenovité napětí: 230 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 49 mm
Cívka (jádro) KERN - zapojení přepěťové ochrany: Dioda supresoru
Cívka (jádro) KERN - zapojení usměrňovače: Ano
Cívka (jádro) KERN - zapojení pólů: Ano
Cívka (jádro) KERN - zapojení nulová dioda: Ano
Cívka (jádro) KERN - tiché provedení: Ano
Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (jádro) KERN - zapínací výkon AC: 100 v
A
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Cívka (jádro) KERN - jmenovitý výkon DC: 100 W.
Cívka (jádro) KERN - snížený výkon DC: 9 W.
Cívka (jádro) KERN - jmenovitý výkon AC: 9 v
A
Cívka (jádro) KERN - kolejový kroužek materiál: PTFE (polytetrafluorethylen)
Cívka (jádro) KERN - tlumící kotouč materiál: NBR (nitrilový kaučuk)
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 100 W.
Typ schválení: DVGW
Typ povolení: GGMO
Napětí frekvence 50/60 Hz

Kategorie produktu: magnetický ventil

Provozní napětí: 230 V

Provozní tlak (max.): 0 bar

Materiál pouzdra: mosaz

Připojení: G 3/4

Provozní teplota: -15 °C (min)

Teplota média (rozsah): -15 do 60 °C

Číslo výrobce: 279479

Provozní tlak (min.): 0 bar

Min. provozní teplota: -15 °C

Těsnicí materiál: nitrilový kaučuk

Funkce: 2/2-cestný

Max. teplota média: 60 °C

Min. teplota média: -15 °C

Médium: plyny

Jmenovitá vzdálenost: 20 mm

Délka: 100 mm

QNn hodnota: 5.400 l/min

: IP65

Max. okolní teplota: 60 °C

Min. okolní teplota: -15 °C

Účinky: v klidové poloze uzavřený

Hodnota kv: 5 m³/h

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3047377 Bürkert magnetický ventil 279479 0293 230 V G 3/4 Jmenovitá vzdálenost 20 mm v klidové poloze uzavřený 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047377 Bürkert magnetický ventil 279479 0293 230 V G 3/4 Jmenovitá vzdálenost 20 mm v klidové poloze uzavřený 1 ks

Popis

Typ 293 se vypne bez rozdílu tlaku od nuly. Ventil je přednostně vhodný pro spínání hořlavých plynů s nízkým tlakem. Přímý průchozí magnetický ventil je dodáván v režimu A. Je zavřený bez proudu. Při zapnutí se magnetické jádro zataží na pružinu a otevře ventil. Do vstupu je zabudován sítko. U jmenovitého rozpětí 25 musí být
Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
