Name: Bürkert magnetický ventil 145727 0256 24 V G 1/4 Jmenovitá vzdálenost 4 mm v klidové poloze uzavřen mechanickou pružinou
Brand: Bürkert
SKU: 3047591
Availability: BackOrder

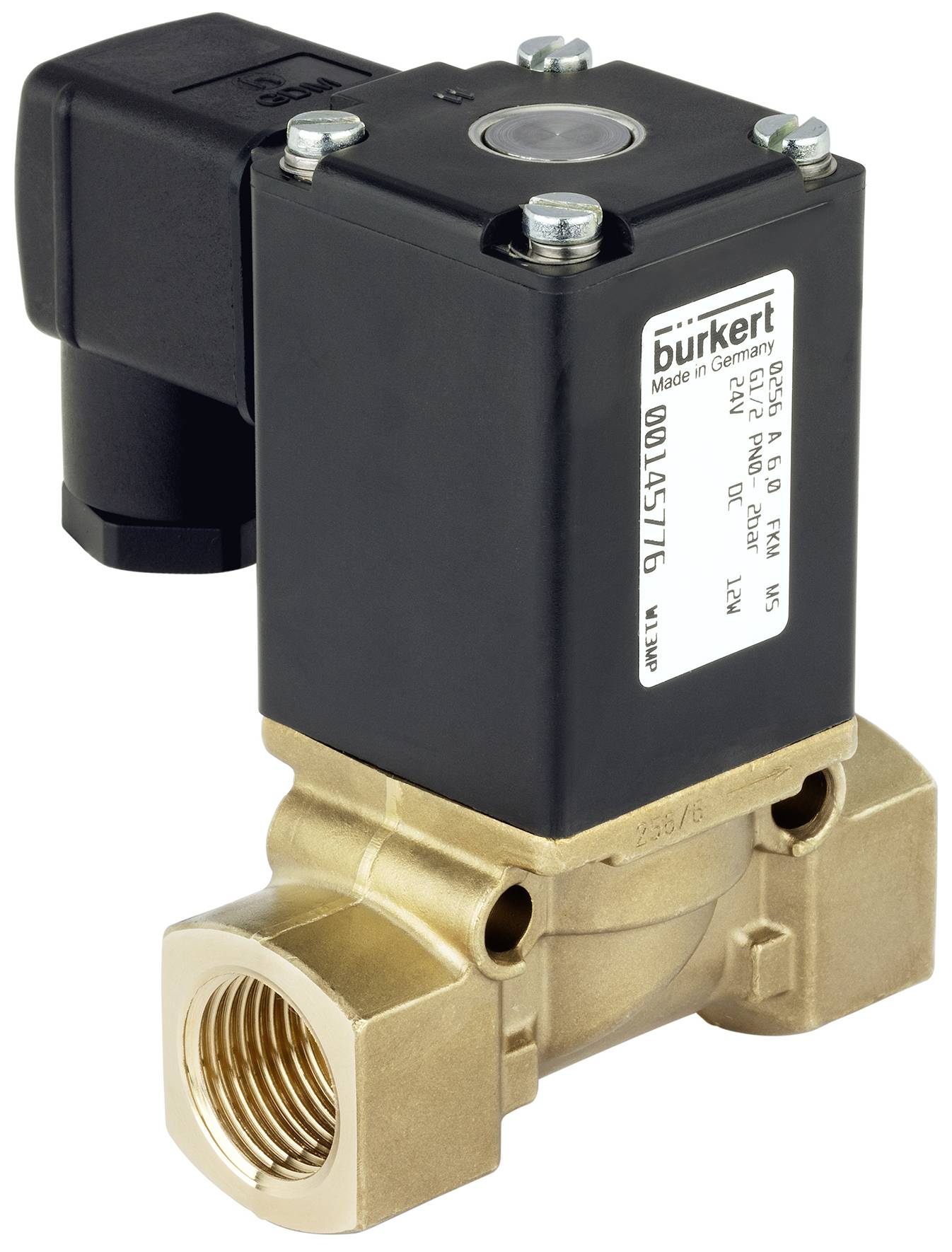

Elektromagnetický ventil z kovu s černým pouzdrem a připojovací částí. Primárně používaný pro řízení toků kapalin a plynů.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

3 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 759,50 Kč / kus)

3 759,50 Kč

Bez DPH.

Doprava zdarma

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil; přímý

Sfulový systém šroubovaný NVbloku
Až jmenovitý průměr DN12
Pouzdro z mosazi a nerezové oceli
Mnohostranné možnosti použití

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 90 °C.
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 6 bar
Elektrické připojení - zásuvka je součástí dodávky: Přiložena
Elektrické připojení - typ zásuvky na nářadí. Č. - Typ: 00314802 - 2518
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Přístrojové vlastnosti - montážní délka 56 mm
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - spínací čas otevření max.: 80 ms
Charakteristiky přístroje - doba sepnutí je max.: 30 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Vlastnosti přístroje - vakuové provedení: Ano
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 20 ms
Přístrojové vlastnosti - doba spínání min.: 20 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Jmenovitý průměr (kV) – hodnota QNn (plyn): 540 l/min
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 4 mm
Jmenovitý průměr (kV) – kV (voda): 0,5 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 5/32 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/4
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/4
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 40 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Cívka (jádro) KERN - jmenovitý výkon DC: 12 W.
Cívka (jádro) KERN - snížený výkon DC: 12 W.
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 12 W.

Kategorie produktu: magnetický ventil

Provozní napětí: 24 V

Provozní tlak (max.): 0 bar

Materiál pouzdra: mosaz

Připojení: G 1/4

Provozní teplota: -10 °C (min)

Teplota média (rozsah): -10 do 90 °C

Číslo výrobce: 145727

Provozní tlak (min.): 0 bar

Min. provozní teplota: -10 °C

Těsnicí materiál: nitrilový kaučuk

Funkce: 2/2-cestný

Max. teplota média: 90 °C

Min. teplota média: -10 °C

Médium: neutrální média

Jmenovitá vzdálenost: 4 mm

Délka: 56 mm

QNn hodnota: 540 l/min

: IP65

Max. okolní teplota: 55 °C

Účinky: v klidové poloze uzavřen mechanickou pružinou

Hodnota kv: 0.5 m³/h

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Bürkert magnetický ventil 145727 0256 24 V G 1/4 Jmenovitá vzdálenost 4 mm v klidové poloze uzavřen mechanickou pružinou 1 ks

Objednací číslo:3047591

Doručení: Po 19. 10.

3 KsConrad Electronic

Tento produkt

24 V

G 1/4

Min.: 1

Násobky: 1

3 759,50 Kč^*

Bürkert magnetický ventil 125474 0256 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Objednací číslo:3047866

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 1/4

Min.: 1

Násobky: 1

4 205,79 Kč^*

Bürkert magnetický ventil 145733 0256 24 V G 3/8 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Objednací číslo:3047615

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 3/8

Min.: 1

Násobky: 1

3 759,50 Kč^*

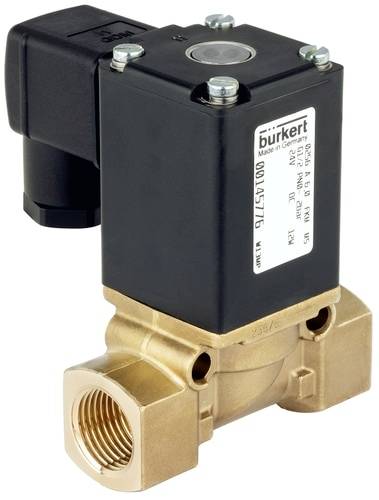

Bürkert magnetický ventil 24477 0256 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Objednací číslo:3047871

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 1/4

Min.: 1

Násobky: 1

8 615,70 Kč^*

Bürkert magnetický ventil 25422 0256 115 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Objednací číslo:3047847

Doručení: Po 19. 10.

1 KsConrad Electronic

115 V

G 1/4

Min.: 1

Násobky: 1

4 938,02 Kč^*

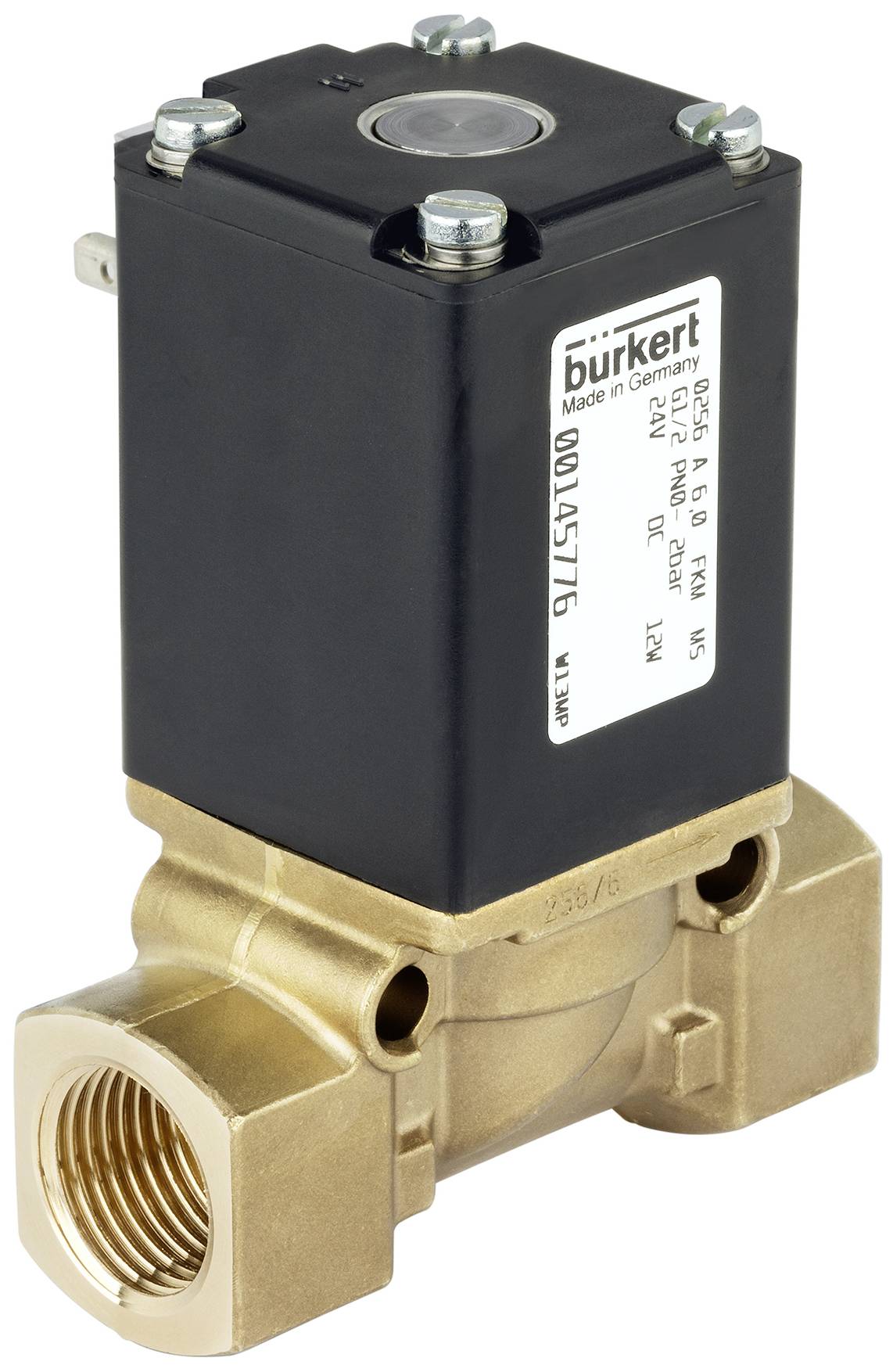

Bürkert magnetický ventil 304737 0256 24 V NPT 1/2 Jmenovitá vzdálenost 12 mm přímočinný 1 ks

Objednací číslo:3047927

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

NPT 1/2

Min.: 1

Násobky: 1

4 205,79 Kč^*

Bürkert magnetický ventil 54154 0256 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Objednací číslo:3047839

Doručení: Po 19. 10.

2 KsConrad Electronic

24 V

G 1/4

Min.: 1

Násobky: 1

3 995,87 Kč^*

Bürkert magnetický ventil 55969 0256 24 V G 1/4 Jmenovitá vzdálenost 2 mm přímočinný 1 ks

Objednací číslo:3047867

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 1/4

Min.: 1

Násobky: 1

3 759,50 Kč^*

Bürkert magnetický ventil 56086 0256 24 V G 3/8 Jmenovitá vzdálenost 4 mm přímočinný 1 ks

Objednací číslo:3047687

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 3/8

Min.: 1

Násobky: 1

3 995,87 Kč^*

Bürkert magnetický ventil 56302 0256 24 V G 1/2 Jmenovitá vzdálenost 12 mm přímočinný 1 ks

Objednací číslo:3047840

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 1/2

Min.: 1

Násobky: 1

4 152,89 Kč^*

Ke stažení

List technických údajů

List technických údajů 3047591 Bürkert magnetický ventil 145727 0256 24 V G 1/4 Jmenovitá vzdálenost 4 mm v klidové poloze uzavřen mechanickou pružinou

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047591 Bürkert magnetický ventil 145727 0256 24 V G 1/4 Jmenovitá vzdálenost 4 mm v klidové poloze uzavřen mechanickou pružinou

Popis

Přímý zdvihový magnetický ventil typ 0256 je mnohostranně použitelný. V bezproudém stavu je ventil uzavřen pružnou silou. Při zapnutí se KERN přitáhne k pružině; ventil se otevře. Ventil je ideální pro uzamčení, dávkování, plnění a větrání pro všestranné použití s neutrálními médii.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
