Name: Bürkert magnetický ventil 141328 6013 230 V G 1/8 Jmenovitá vzdálenost 2 mm přímočinný 1 ks
Brand: Bürkert
SKU: 3047105
Availability: InStock

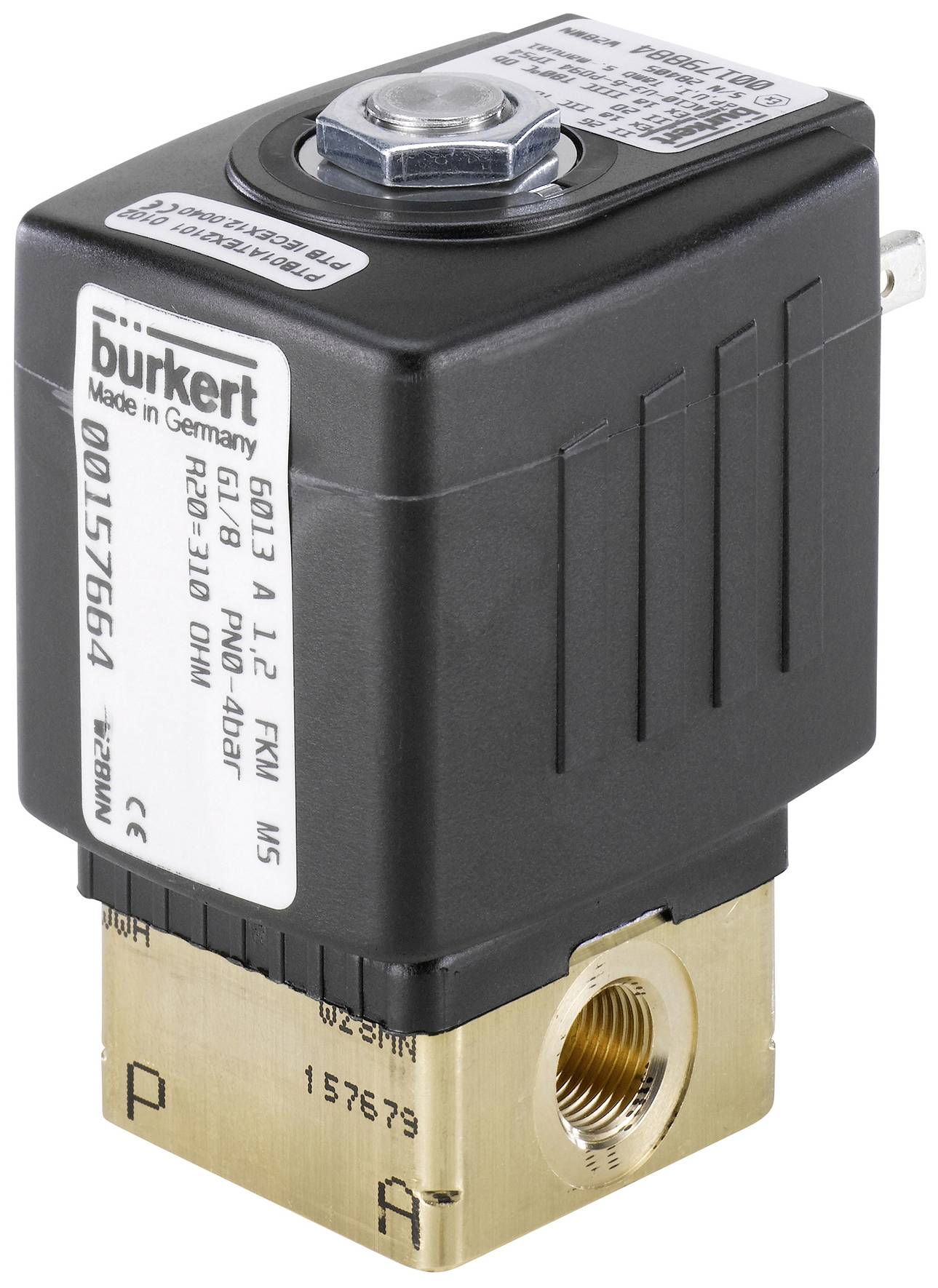

Elektromagnetický ventil značky Burkert, model 00157664, s černým tělesem a mosazně zabarveným připojením. Vyrobeno v Německu.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 933,06 Kč / kus)

1 933,06 Kč

Bez DPH.

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil, přímý

Přímý a kompaktní ventil až do jmenovitého rozpětí DN 6,0
Přišroubovaný rozpěkový systém odolný proti vibracím
Provedení s ochranou proti explozi
K dispozici je energeticky úsporný režim Kick and Drop

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 100 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 16 bar
Tlak a teplota - jmenovitý tlak max (plyn): 16 bar
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - spínací čas otevření max.: 20 ms
Charakteristiky přístroje - doba sepnutí je max.: 30 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 2 mm
Jmenovitý průměr (kV) – kV (voda): 0,12 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 5/64 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/8
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/8
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 230 V.
Napětí - napětí max / jmenovité napětí: 230 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ne
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 32 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN) - cívka materiál (obalení): PA (polyamid)
Cívka (jádro) KERN - teplotní izolační třída pohonu: B
Cívka (jádro) KERN - zapínací výkon AC: 24 v
A
Cívka (jádro) KERN - jmenovitý výkon AC: 16 v
A
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 8 W.
Napětí frekvence 50/60 Hz

Kategorie produktu: magnetický ventil

Provozní napětí: 230 V

Provozní tlak (max.): 0 bar

Materiál pouzdra: mosaz

Připojení: G 1/8

Provozní teplota: -10 °C (min)

Teplota média (rozsah): -10 do 100 °C

Číslo výrobce: 141328

Provozní tlak (min.): 0 bar

Min. provozní teplota: -10 °C

Těsnicí materiál: FKM

Funkce: 2/2 zavřený monostabilní

Max. teplota média: 100 °C

Min. teplota média: -10 °C

Médium: voda

Jmenovitá vzdálenost: 2 mm

Vlastnosti: příruba

: IP65

Max. okolní teplota: 55 °C

Min. okolní teplota: -10 °C

Účinky: přímočinný

Hodnota kv: 0.12 m³/h
