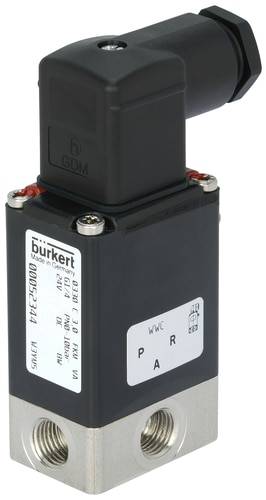

Bürkert kloubový ventil 52599 330 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 442,15 Kč / kus)
7 442,15 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil
- Přímý ventil se odděleným odděleným příjmem do jmenovité šířky DN 5; bezúdržbová technologie klapek; provoz odolný proti vibracím, zašroubovaný systém spulování; odolné a robustní ruční ovládání; provedení chráněné proti výbuchu
Technické parametry
- Typ pohonu: Sklopná kotva
- Hlavní princip funkce ventilu: Sedací ventil
- Spínací funkce: Zapnuto/vypnuto
- Mediační oddělení: Ano
- Fluidní připojení k potrubí počet: 3
- Funkce ventilu počet spínacích poloh: 2
- Proudění: Nad sedadlem
- Max. Jmenovitý tlak (kapalina): 5 bar
- Materiál ventilového sedačce: Nerezová ocel
- Stejnosměrné napětí: Ano
- Napětí baterie: Ano
- Jmenovitý výkon: 8 W
- Druh cívky: Šroubovaná v bloku
- Materiál cívky (obalování): EP (epoxidová pryskyřice)
- Otevření spínacího času: 10 ms - 20 ms
- Spínací doba: 10 ms - 20 ms
- Výroba ventilů: Kompletní ventil
- Funkce ventilu: Ruční ovládání materiálu: PA (polyamid)
- Funkce ventilu: Ruční aretace: Ano
- Teplota povrchu max. 155 °C
- Materiál elektrického připojení: Mosaz
- Typ upevnění: Metrické šrouby
- Kategorie produktu
kloubový ventil
- Provozní napětí
24 V
- Provozní tlak (max.)
5 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 1/4
- Provozní médium
Kapalina
- Teplota média (rozsah)
0 do +90 °C
- Číslo výrobce
52599
- Provozní tlak (min.)
0 bar
- Ovládání
Ruční ovládání; tlačítko
- Těsnicí materiál
FKM
- Hmotnost
0.45 kg
- Max. teplota média
+90 °C
- Min. teplota média
0 °C
- Jmenovitá vzdálenost
4 mm
- Délka
46 mm
- QNn hodnota
180 l/min
IP65
- Max. okolní teplota
+55 °C
- Účinky
přímočinný
- Hodnota kv
0.17
Ke stažení
List technických údajů
List technických údajů 2350723 Bürkert kloubový ventil 52599 330 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2350723 Bürkert kloubový ventil 52599 330 24 V G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
Popis
Ventil 0330 je přímý, oddělený a oddělený výklopný ventil. Je k dispozici v 3/2 a 2cestném provedení. Ve verzi 3/2cestná jej lze použít jako rozbočovač nebo směšovací ventil. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Nabídka je doplněna nerezovou ocelí (316L), PVDF a polypropylen. Magnetické cívky se protočí chemicko-vysoce stálým epoxidem. Protože je systém spulování oddělen od Medium, je ventil vhodný zejména pro kritická média, jako jsou agresivní kyseliny a louhy. Pro uvedení do provozu a zkoušku je 0330 vybaveno ručním ovládání. Pro snížení spotřeby energie mohou být všechny cívky dodávány s elektronickým poklesem výkonu nebo impulsním provedením. Stav sepnutí lze nastavit pomocí zadané zprávy jako binární nebo NAMUR-signál. Ve spojení se zástrčkou dle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65/67 - ve spojení s nerezovým nebo plastovým pouzdrem NEMA 4X.
Obsah balení
- Vč. Síťové zásuvky na nářadí
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
