Name: Bürkert hnací jednotka kulového kohoutu 226498 8804 1 ks
Brand: Bürkert
SKU: 3047757
Availability: BackOrder

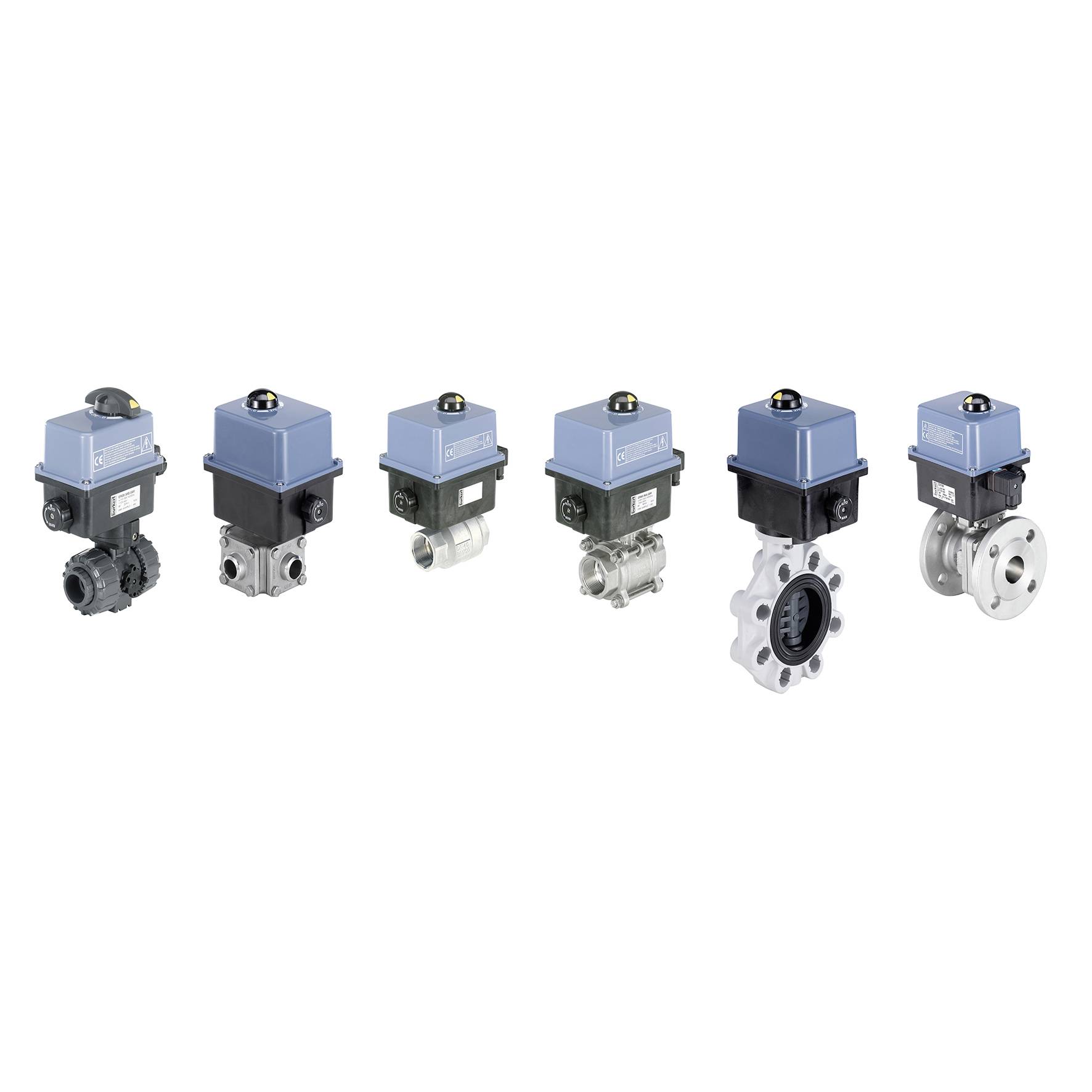

Různé elektricky ovládané ventily v řadě. Jsou viditelné různé provedení a typy připojení.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (14 227,27 Kč / kus)

14 227,27 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kulový ventil se ELEKTR. Otočný pohon

Vysoký průtok
Pohon s nastavitelnými koncovými spínači
Optická indikace nastavení
Nouzové ruční ovládání jako standard

Technické parametry

Ovládání / hlásič pohybu - zpětné hlášení koncových zařízení počet: 2 KS
Ovládání / hlásič pohybu - funkce regulačního hlásiče: Mechanické
Pohon - materiál: PA (polyamid)
Typ pohonu: 3003
Upínací prvek - úhel otočení: 90 deg
Upínací prvek - točivý moment 20 Nm
Pohon - topné odpory: Ano
Těsnicí materiál - díly dotýkající se média: PTFE (polytetrafluorethylen)
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Vstupy/výstupy - výstup 1 typ analogový proud: Bez zpětné zprávy
Vstupy/výstupy - výstup 1 typ analogového napětí: Bez zpětné zprávy
Vstupy/výstupy - vstup 1 typ analogového napětí: Bez ovládání
Vstupy/výstupy - vstup 1 typ analogového proudu: Bez ovládání
Funkce - kulový otvor: Rovný průchozí otvor
Funkce - Notrová skluz: Ne
Funkce potenciometru: Ne
Charakteristiky přístroje - podskupina produktů: Ventily
Přístrojové vlastnosti - doba nastavení: 12 s.
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 jmenovitý průměr: DN 15
Procesní / připojení k potrubí – připojení k potrubí: Norma: RP (DIN EN 10226-1 (staré: DIN 2999))
Procesní / pokyny - standardní provedení: Palubní deska
Materiály - koule materiál: Nerezová ocel 1.4401 (A182 - 316)
Materiály - plášť armatury: Nerezová ocel 1.4408 (A351 - CF8M)
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2

Kategorie produktu: hnací jednotka kulového kohoutu

Číslo výrobce: 226498

Ke stažení

List technických údajů

List technických údajů 3047757 Bürkert hnací jednotka kulového kohoutu 226498 8804 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047757 Bürkert hnací jednotka kulového kohoutu 226498 8804 1 ks

Popis

Kulový kohout typu 8804 se skládá z elektrického otočného pohonu a 2cestného nebo 3/2cestného kulového kohoutu z nerezové oceli. Jako 2-cestné varianty jsou k dispozici 2- nebo 3-dílné provedení pro mnohostranné použití. 3-CESTNÉ KULOVÉ kohouty jsou k dispozici s L a T otvorem. Elektrický otočný pohon je kompaktní. Lze jej použít také jako samostatný přístroj k provozu jiných nastavitelných článků (viz datový list typ 3003). Topný odpor a omezení točivého momentu jsou standardní. Pouzdro je z nehořlavého materiálu, klasifikované podle UL94 V0.
