Name: Bürkert 8222, 559620 světelné čidlo , 1 ks
Brand: Bürkert
SKU: 3046929
Availability: BackOrder

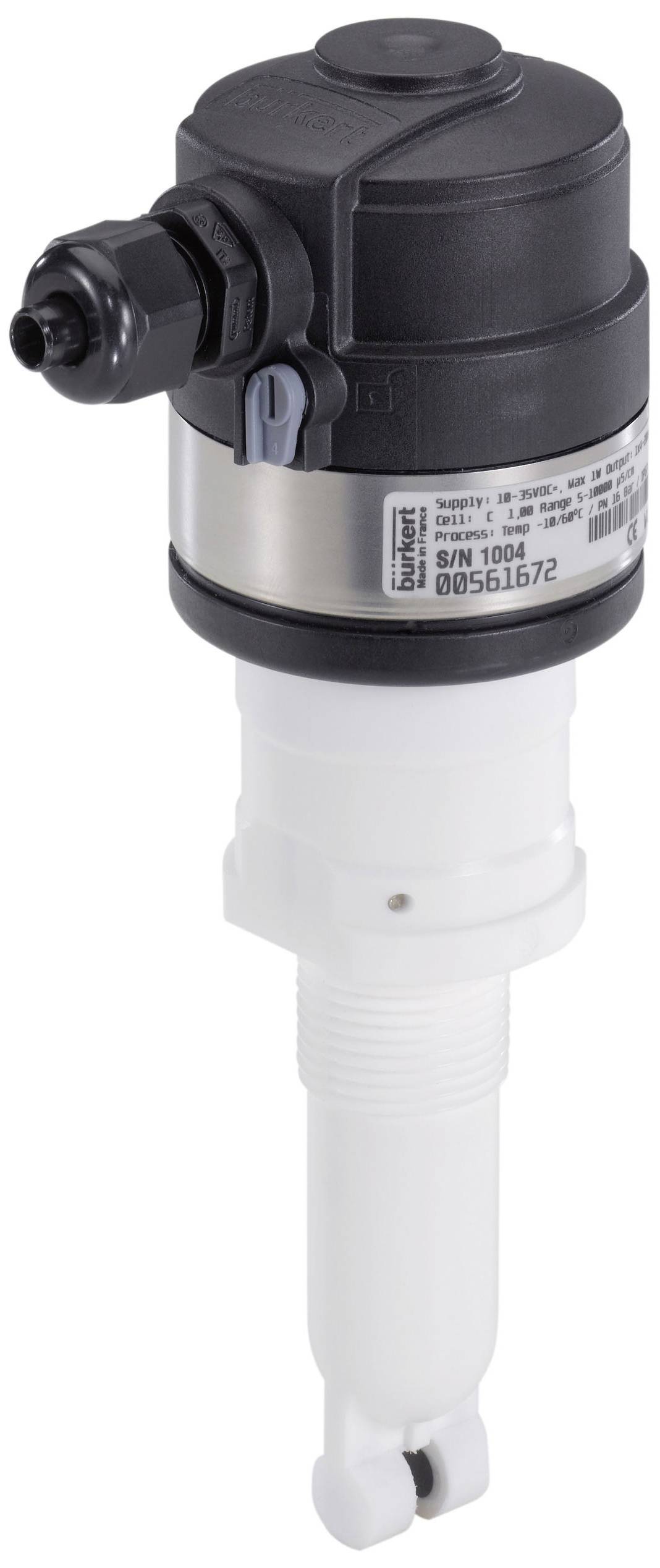

Senzor s válcovým pouzdrem, černým horním povrchem a bílou spodní částí. Používá se v průmyslových aplikacích.

Ilustrační obrázek

Kategorie produktu

světelné čidlo

Typ

8222

Připojení

M12

Výstupy

analogový proud

Materiál

PVDF

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 4. 11.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (28 714,88 Kč / kus)

28 714,88 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Těsnicí materiál - těsnění krytu/víka: EPDM (etylenpropylendienový kaučuk)
Těsnicí materiál - těsnění senzoru/kryt materiál: EPDM (etylenpropylendienový kaučuk) kvalita potravin
Těsnicí materiál - těsnění ochranného krytu: EPDM (etylenpropylendienový kaučuk) kvalita potravin
Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 16
Tlak a teplota - teplota Medium min. -20 °C
Tlak a teplota - teplota média max Medium: 100 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 60 °C.
Vstupy/výstupy - výstup 1 digitální typ: Tranzistor
Vstupy/výstupy - výstup 1 digitální tranzistor bezkontaktně: 0,7 A.
Vstupy/výstupy - výstup 1 digitální tranzistor připojení NPN: Ano
Vstupy/výstupy - výstup 1 digitální tranzistor připojení PNP: Ano
Vstupy/výstupy - výstup 2 digitální typy: Tranzistor
Vstupy/výstupy - výstup 1 typ, analogový proud: 4-20 mA
Vstupy/výstupy - výstup, analogový proud, zdroj: Ano
Vstupy/výstupy - výstup, analogový proud, způsob dopadu, zápustky: Ano
Vstupy/výstupy - výstup 2 digitálních tranzistorových připojení NPN: Ano
Vstupy/výstupy - výstup 2 digitální tranzistorové konektory PNP: Ano
Vstupy/výstupy - výstup 2 digitálních tranzistorů bezkontaktně: 0,7 A.
Elektrické připojení - elektrické připojení 1 typ: Zástrčka - M12
1 počet elektrických připojení - 1 ks
Elektrické připojení - elektrické připojení 1 počet kontaktů: 5 ks
Elektrické připojení - elektrické připojení 1 materiál kategorie: Lehké kovy
Elektrické připojení - elektrické připojení 1 materiál: Tlakově litý zinek, poniklovaný
Elektrické připojení - napájení: 2 vodiče
Elektrické připojení - elektrické připojení, typ: male
Elektrické připojení - těsnění elektrického přípojky 1 materiál: NBR (nitrilový kaučuk)
Elektrické připojení - materiál připojovací desky: PPS CF30
Tvarovka - typ: Vnitřní závit
Tvarovka - montáž na tvarovou závity: Typ G
Tvarovka - montáž na tvarovou závity: 1 1/2
Funkce - parametrizace lokálně: Ano
Funkce - parametrizace oddělená: Ne
Funkce - parametrizace pevně nastavena: Ne
Funkce - kompenzace teploty: Ano
Funkce - konstanta článku 0,01 1/cm
Funkce - Neutrino varianta: Ne
Vlastnosti zařízení - podskupina výrobků: Analýza
Přístrojové vlastnosti - konstrukce přístroje: Kompaktní
Měřené hodnoty - jednotka naměřené hodnoty: Μs/cm
Naměřené hodnoty - teplota: Ano
Naměřené hodnoty - PH: Ne
Naměřené hodnoty vodivosti: Ano
Naměřené hodnoty vodivosti: Ne
Naměřené hodnoty ORP: Ne
Naměřené hodnoty - chlor celkem: Ne
Naměřené hodnoty - bez chlóru: Ne
Naměřené hodnoty - oxid chloričitý: Ne
Naměřené hodnoty kyslíku: Ne
Měření ozonu: Ne
Naměřené hodnoty zakalení: Ne
Měřicí hodnoty - přesnost měření 1:3
Naměřené hodnoty - přesnost měření teploty (°C): 1 °C.
Naměřené hodnoty min. 0,05
Naměřené hodnoty max. 20
Stupeň krytí - měřicí přístroj (IP): IP65/67
Ochrana - provedení s ochranou proti odkapání: Ano
Senzor - počet elektrod: 2 ks
Snímací armatura - materiál kategorie: Plasty
Senzor - materiál armatury senzoru: PVDF (polyvinylidenfluorid)
Software a komunikace - typ displeje: Bez displeje
Napětí - stejnosměrné napětí min.: 14 V.
Napětí - stejnosměrné napětí max. 36 V.
Materiály - pouzdro pro elektroniku materiál kategorie: Kovy
Materiály pro elektronická pouzdra: Ušlechtilá ocel
Materiály – matice: PVDF (polyvinylidenfluorid)
Materiály - pouzdro elektroniky Verlitina: Bez
Materiály - šrouby materiál: Nerezová ocel
Materiály – víko materiál: PPS (polyfenylensulfid)
Materiály - ochranný kryt materiál: PC (polykarbonát)
Materiály pro elektronická pouzdra z materiálu 1.4404 (316L)

Kategorie produktu: světelné čidlo

Typ: 8222

Připojení: M12

Výstupy: analogový proud

Materiál: PVDF

Těsnicí materiál: EPDM

Materiál pouzdra: nerezová ocel

Min. teplota média: -20 °C

Max. teplota média: 100 °C

: IP65
IP67

Min. okolní teplota: -10 °C

Max. okolní teplota: 60 °C

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3046929 Bürkert 8222, 559620 světelné čidlo , 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3046929 Bürkert 8222, 559620 světelné čidlo , 1 ks

Popis

Bürkert měřič vodivosti typ 8222 je vhodný pro měření vodivosti kapalin.

Senzor se skládá z jednoho článku se dvěma elektrodami a z jednoho snímače teploty Pt1000. Snímač je k dispozici ve třech různých buněčných konstantách C. Ty se skládají z nerezové oceli pro snímače s konstantou C 0,01 nebo 0,1 cm- 1 a z grafitu pro čidla s konstantou C 1,0 cm- 1. Konstrukce měřicího přístroje Bürkert usnadňuje instalační a údržbářské práce.

Zařízení typu 8222 je k dispozici ve dvou variantách.
První, tzv. ELEMENT Standard, je nabízen buď se třemi nastavitelnými výstupy (dva digitální výstupy a jeden analogový výstup), nebo se čtyřmi nastavitelnými výstupy (dva digitální výstupy a dva analogové výstupy) a může být vybaven displejem. Displej se jednoduše zobrazí do provozu, konfigurace ( např. Rozsah měření, jednotky, kalibrace, mezní hodnoty) nebo zobrazení procesních hodnot.
Druhou variantou, tzv. PRVEK neutrino, je dvouvodičový přístroj bez displeje, s proudovým výstupem 4…20 mA nebo s digitálním komunikačním režimem, který může komunikovat buď přes IO-Link, nebo v Bürkert-System bus na základě CANopen.

Obě varianty jsou k dispozici s převlečnou maticí G 1½" pro montáž do adaptéru s připojením pro vnější závit G 1½, který je připojen k procesu. K našroubování do adaptéru s 1¾" vnitřním závitem pro G ¾ připojení k vnitřním závitem.

Přístroj typu 8222 převádí měřicí signál a vypočítává výstupní signály, které jsou u PRVKU poskytovány pomocí standardní varianty přes jeden nebo dva konektory M12, nebo u PRVKU neutrino varianty pomocí konektoru M12 nebo na svorkovnici pomocí kabelového šroubení. Přístroj v PRVKU Standardní varianta zobrazuje různé hodnoty v různých měřicích jednotkách (pokud je namontován displej).

Tento text byl přeložen strojově.
