Name: binder 99 3727 810 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3727 810 04-20, piny: 4, 1 ks
Brand: binder
SKU: 3218816
Availability: InStock

Kovový kulatý konektor s vroubkovanou rukojetí, vhodný pro průmyslové aplikace k bezpečnému propojení elektrických vodičů.

Technický výkres konektoru se závitem M12, průměr 20 mm, celková délka cca 70 mm, šířky klíče SW 18, SW 16 a SW 13 mm.

Technický výkres kulatého konektoru se čtyřmi vyznačenými piny, očíslovanými od 1 do 4. Zobrazeny úhly 61,5° a 45°.

1/3

Ilustrační obrázek

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, rovná

Strana připojení A

M12

Počet pólů

Jmenovité napětí

250 V

Datasheety: (PDF)

Doručení: Po 19. 10.

280 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (660,33 Kč / kus)

660,33 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

99 3727 810 04 série 825

Kabelová zástrčka M12-D
Počet pólů: 4
5.0 - 8.0 mm
stínitelný
šroubová svorka
IP67
UL

Technické parametry

EMC způsobilost: stínitelný
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktů: PA
Materiál blokování: Poniklovaný zinkový odlitek
Průměr kabelu 5.0 - 8.0 mm
Způsob montáže: Montáž kabelů

Typ: 99 3727 810 04

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, rovná

Strana připojení A: M12

Počet pólů: 4

Jmenovité napětí: 250 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.75 mm²

Připojení: šroubová svorka

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ D

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

: IP67

Vlastnosti: D kódování

Typ upevnění: šroubovací

Číslo výrobce: 99 3727 810 04-20

Obsah: 1 ks

Ø kabelu do: 8.0 mm

Ø kabelu od: 5.0 mm

Průměr kabelu (rozsah): 5.0 - 8.0 mm

Splňuje RoHS: ano

Varianty(Všechny ceny jsou bez DPH.)

Provedení

Typ závitu, šířka připojení

binder 99 3727 810 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3727 810 04-20, piny: 4, 1 ks

Objednací číslo:3218816

Doručení: Po 19. 10.

280 KsConrad Electronic

Tento produkt

zástrčka, rovná

M12

Min.: 1

Násobky: 1

660,33 Kč^*

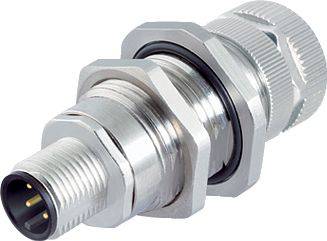

binder 09 5245 00 04 adaptér akčního/snímacího členu , 09 5245 00 04-20, piny: 4, 1 ks

Objednací číslo:3216650

Doručení: Po 19. 10.

31 KsConrad Electronic

adaptér

M12

Min.: 1

Násobky: 1

1 362,81 Kč^*

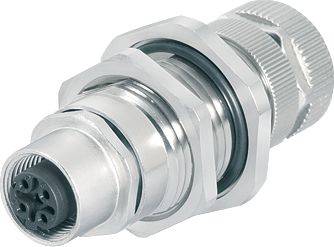

binder 09 5246 00 04 adaptér akčního/snímacího členu , 09 5246 00 04-20, piny: 4, 1 ks

Objednací číslo:3216651

Doručení: Po 19. 10.

26 KsConrad Electronic

adaptér

M12

Min.: 1

Násobky: 1

1 362,81 Kč^*

binder 86 0536 1120 00404 neupravený zástrčkový konektor pro senzory - aktory, 86 0536 1120 00404-20, piny: 4, 1 ks

Objednací číslo:3218407

Doručení: St 21. 10.

Conrad Electronic

zásuvka, rovná

PG9

Min.: 1

Násobky: 1

384,30 Kč^*

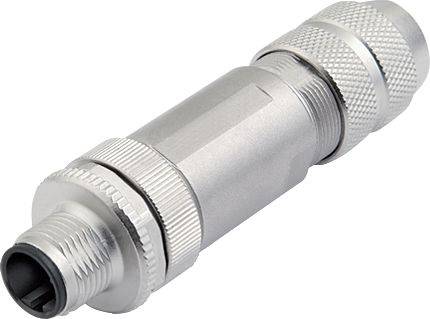

binder 99 3721 810 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3721 810 04-20, piny: 4, 1 ks

Objednací číslo:3218813

Doručení: Čt 26. 11.

Conrad Electronic

zástrčka, rovná

M12

Min.: 1

Násobky: 1

577,69 Kč^*

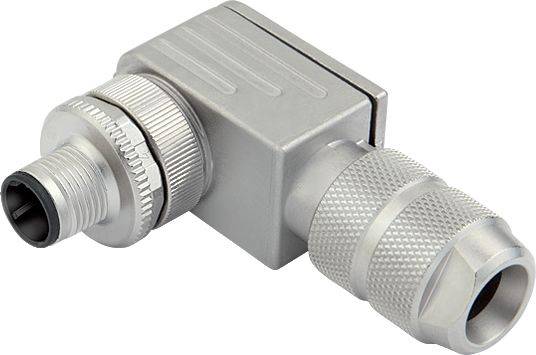

binder 99 3721 820 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3721 820 04-20, piny: 4, 1 ks

Objednací číslo:3218814

Doručení: Po 19. 10.

96 KsConrad Electronic

zástrčka, zahnutá

M12

Min.: 1

Násobky: 1

789,26 Kč^*

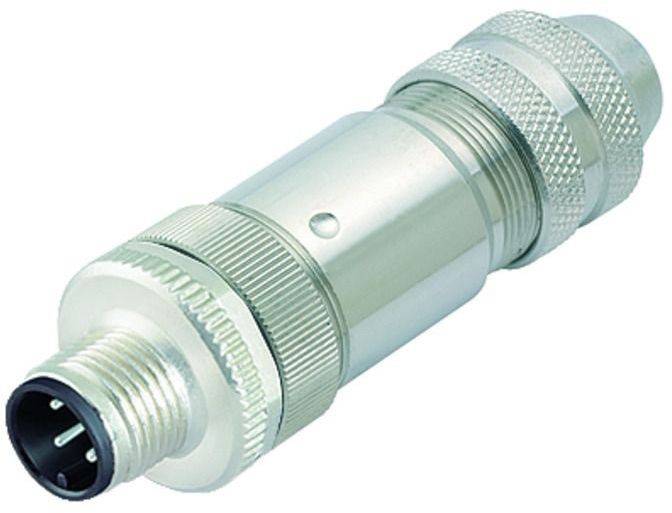

binder 99 3725 810 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3725 810 04-20, piny: 4, 1 ks

Objednací číslo:3218815

Doručení: Po 19. 10.

30 KsConrad Electronic

zástrčka, rovná

M12 x 1

Min.: 1

Násobky: 1

767,77 Kč^*

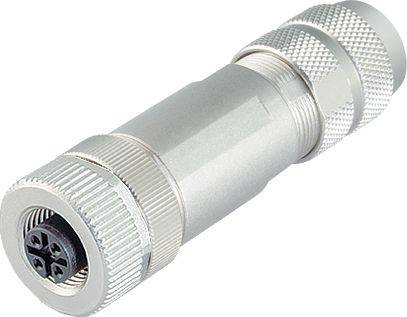

binder 99 3728 810 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3728 810 04-20, piny: 4, 1 ks

Objednací číslo:3218818

Doručení: Po 19. 10.

36 KsConrad Electronic

zásuvka, rovná

M12

Min.: 1

Násobky: 1

660,33 Kč^*

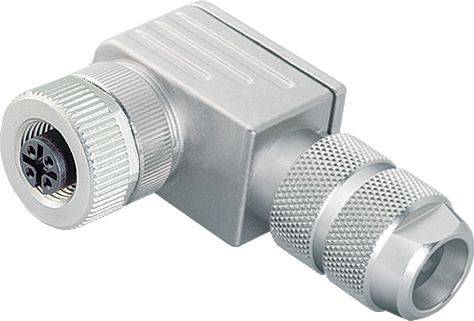

binder 99 3728 820 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3728 820 04-20, piny: 4, 1 ks

Objednací číslo:3218819

Doručení: Čt 26. 11.

Conrad Electronic

zásuvka, zahnutá

M12

Min.: 1

Násobky: 1

855,37 Kč^*

binder 09 5245 00 04 adaptér akčního/snímacího členu , piny: 4, 20 ks

Objednací číslo:2560784

Není k dispozici

Conrad Electronic

adaptér

Min.: 1

Násobky: 1

16 268,60 Kč^*

Ke stažení

List technických údajů

List technických údajů 3218816 binder 99 3727 810 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3727 810 04-20, piny: 4, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3218816 binder 99 3727 810 04 neupravený zástrčkový konektor pro senzory - aktory, 99 3727 810 04-20, piny: 4, 1 ks

Popis

nabízí 7 různých kulatého konektoru pro přenos signálu a dat v moderních automatizovaných továrnách. Jedná se především o kulaté konektory M8, M12, M16, které lze konfigurovat z hlediska oblasti použití. Při přenosu dat zvládne náš nejnovější, stíněný konektor M12 s X kódováním přenosové rychlosti až 10 Gbit/s.

Vlastnosti:

• 6 produktové série
• Různé blokovací systémy, včetně M8, M12 a M16
• Kódování, včetně M12 - B, -D a -X
• Stupeň krytí od IP20 až do IP69K
• 2 až 8 kontaktů
• Stíněný a stíněný
• PUR a PVC kabel
• Délka kabelu 0,5 m až 10 m.
