binder 99 3403 282 03 neupravený zástrčkový konektor pro senzory - aktory, 99 3403 282 03-20, piny: 3, 1 ks

Černá zástrčka se šestihrannou šedou maticí a čtyřmi pozlacenými kontakty. Používá se k elektrickému propojení.

Ilustrační obrázek

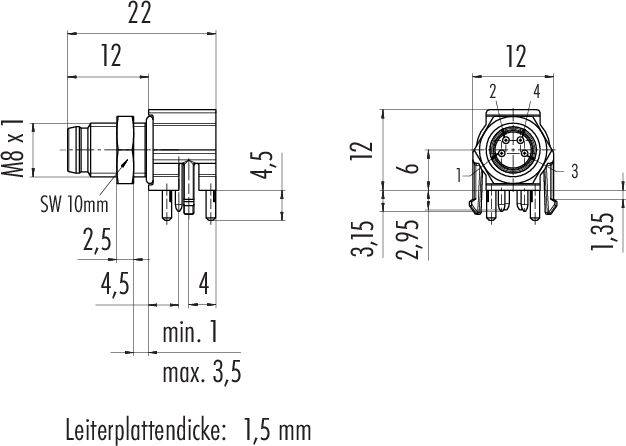

Výkres M8 konektoru s rozměry: délka 22 mm, šířka 12 mm, závit M8x1, deska tloušťky 1,5 mm, boční a čelní pohled detailu.

Černobílý terč se čtyřmi kruhy, očíslovaný 1, 3, 4; kruhy jsou symetricky umístěny kolem středu.

1/3

Ilustrační obrázek

Kategorie produktu

neupravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, zahnutá

přírubová zástrčka

Strana připojení A

Počet pólů

Jmenovité napětí

60 V

Datasheety: (PDF)

Doručení: Po 7. 9.

19 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Min.: 20

Násobky: 20

Celková cena (140,49 Kč / kus)

2 809,80 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

99 3403 282 03 série 718

M8 zástrčka s přírubou
Lomená
Počet pinů: 3
nestíněné
ponorové pájení
IP67
UL
zašroubovatelná zepředu

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktů: PA
Způsob montáže: Montáž krytu

Typ: 99 3403 282 03

Kategorie produktu: neupravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, zahnutá
přírubová zástrčka

Strana připojení A: M8

Počet pólů: 3

Jmenovité napětí: 60 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Připojení: pájené

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

Druh montáže spojovací techniky senzoru/aktuátoru: montáž na zadní stěnu

: IP67

Typ upevnění: Snap-In

Číslo výrobce: 99 3403 282 03-20

Obsah: 1 ks

Splňuje RoHS: ano

Varianty(Všechny ceny jsou bez DPH.)

Typ

Jmenovitý proud - filtr

Provedení

Typ upevnění

Počet pólů

Jmenovité napětí

binder 09 3389 00 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2560769

09 3389 00 04

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 00 03 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560770

09 3411 00 03

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 40 03 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560771

09 3411 40 03

4 A

zástrčka, rovná

Snap-In

10 V30 V

binder 70 3420 005 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednací číslo:2560792

70 3420 005 04

4 A

zásuvka, rovná

šroubovací

30 V

binder 70 3421 005 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednací číslo:2560793

70 3421 005 04

4 A

přírubová zástrčka

šroubovací

30 V

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560976

76 6018 0111 00003-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2560977

76 6018 0111 00004-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 6, 20 ks

Objednací číslo:2560978

76 6018 0111 00006-0200

1.5 A

zásuvka, rovná

šroubovací

30 V

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 8, 20 ks

Objednací číslo:2560979

76 6018 0111 00008-0200

1.5 A

zásuvka, rovná

šroubovací

30 V

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, piny: 3, 20 ks

Objednací číslo:2560980

76 6019 0111 00003-0200

4 A

přírubová zástrčka

Snap-In

60 V

Ke stažení

List technických údajů

List technických údajů 3218781 binder 99 3403 282 03 neupravený zástrčkový konektor pro senzory - aktory, 99 3403 282 03-20, piny: 3, 1 ks

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
