Name: binder 99 0980 102 04 99 0980 102 04-20 Kabelová zásuvka, 1 ks
Brand: binder
SKU: 3215888
Availability: BackOrder

Černý válcový konektor s několika kontaktními kolíky.

Technický výkres rozbočovací průchodky s rozměry: celková délka 32 mm, průměr kabelu 12 mm, délka vroubkované části 18,4 mm.

Kruhový diagram se čtyřmi číslovanými připojovacími svorkami, které jsou označeny čísly 1 až 4, zobrazuje symetrické uspořádání pinů.

1/3

Ilustrační obrázek

Kategorie produktu

Kabelová zásuvka

Provedení

zásuvka, rovná

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (384,30 Kč / kus)

384,30 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

99 0980 102 04 série 710

Bajonetový kabelový konektor
Počet pólů: 4
4.0 - 5.0 mm
nestíněné
pájení
IP40

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: III
Přepěťová kategorie: II
Stupeň znečištění: 1
Materiál těla kontaktů: PA (UL94 v-0)
Průměr kabelu 4.0 - 5.0 mm
Způsob montáže: Montáž kabelů

Typ: 99 0980 102 04

Kategorie produktu: Kabelová zásuvka

Provedení: zásuvka, rovná

počet kontaktů: 4

Připojení: pájené

Obsah: 1 ks

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Uzávěrka: Bajonet

Jmenovité napětí: 125 V

Materiál kontaktu: CuSn

Materiál pouzdra: PA

: AWG 24

Číslo výrobce: 99 0980 102 04-20

Pólů: 4

maximální průřez: 0.25 mm²

Rozsah průřezů: 0.25 mm² (max)

Splňuje RoHS: ano

: IP40

Série: 710

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Provedení

Obsah

počet kontaktů

Kategorie produktu

binder 09 0973 00 02 09 0973 00 02-20 Zástrčka s přírubou, 1 ks

Objednací číslo:3215137

Doručení: Pá 27. 11.

Conrad Electronic

4 A

přírubová zástrčka

1 ks

Zástrčka s přírubou

Min.: 1

Násobky: 1

214,05 Kč^*

binder 09 0974 00 02 09 0974 00 02-20 přírubová zásuvka , 1 ks

Objednací číslo:3215138

Doručení: Po 19. 10.

205 KsConrad Electronic

4 A

zásuvka, rovná

1 ks

přírubová zásuvka

Min.: 1

Násobky: 1

214,05 Kč^*

binder 09 0997 00 05 09 0997 00 05-20 Zástrčka s přírubou, 1 ks

Objednací číslo:3215139

Doručení: Po 19. 10.

245 KsConrad Electronic

3 A

přírubová zástrčka

1 ks

Zástrčka s přírubou

Min.: 1

Násobky: 1

276,86 Kč^*

binder 99 0971 100 02 99 0971 100 02-20 Kabelová zástrčka, 1 ks

Objednací číslo:3215881

Doručení: Po 19. 10.

45 KsConrad Electronic

4 A

zástrčka, rovná

1 ks

Kabelová zástrčka

Min.: 1

Násobky: 1

260,33 Kč^*

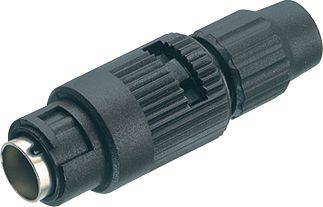

binder 99 0971 102 02 99 0971 102 02-20 Kabelová zástrčka, 1 ks

Objednací číslo:3215882

Doručení: Po 16. 11.

Conrad Electronic

4 A

zástrčka, rovná

1 ks

Kabelová zástrčka

Min.: 1

Násobky: 1

260,33 Kč^*

binder 99 0972 100 02 99 0972 100 02-20 Kabelová zásuvka, 1 ks

Objednací číslo:3215883

Doručení: Po 16. 11.

Conrad Electronic

4 A

zásuvka, rovná

1 ks

Kabelová zásuvka

Min.: 1

Násobky: 1

276,86 Kč^*

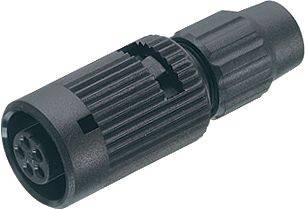

binder 99 0972 102 02 99 0972 102 02-20 Kabelová zásuvka, 1 ks

Objednací číslo:3215884

Doručení: Po 16. 11.

Conrad Electronic

4 A

zásuvka, rovná

1 ks

Kabelová zásuvka

Min.: 1

Násobky: 1

276,86 Kč^*

binder 99 0975 102 03 99 0975 102 03-20 Kabelová zástrčka, 1 ks

Objednací číslo:3215885

Doručení: Po 19. 10.

49 KsConrad Electronic

4 A

zástrčka, rovná

1 ks

Kabelová zástrčka

Min.: 1

Násobky: 1

342,98 Kč^*

binder 99 0976 102 03 99 0976 102 03-20 Kabelová zásuvka, 1 ks

Objednací číslo:3215886

Doručení: Po 19. 10.

37 KsConrad Electronic

4 A

zásuvka, rovná

1 ks

Kabelová zásuvka

Min.: 1

Násobky: 1

301,65 Kč^*

binder 09 0973 00 02 Zástrčka s přírubou, 20 ks

Objednací číslo:2560353

Není k dispozici

Conrad Electronic

4 A

přírubová zástrčka

20 ks

Zástrčka s přírubou

Min.: 1

Násobky: 1

2 574,38 Kč^*

Ke stažení

List technických údajů

List technických údajů 3215888 binder 99 0980 102 04 99 0980 102 04-20 Kabelová zásuvka, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3215888 binder 99 0980 102 04 99 0980 102 04-20 Kabelová zásuvka, 1 ks

Popis

Naše subminiaturní kulaté konektory jsou navrženy pro mnoho aplikací, kde hrají důležitou roli velikost a integrita signálu. Nabízíme modely se Schnap, bajonetovým a Push-Pull zámkem i se šroubovacím uzávěrem M9 ve dvou různých provedeních, s ochranou IP40 nebo se stupněm krytí IP67. Konektory jsou k dispozici se dvěma až osmi kontakty, v rovném nebo úhlovém provedení, a také jako přírubová zástrčka. Různé modely mají pájené nebo pájecí připojení a jsou k dispozici s nastříkanými kabely v různých délkách. Pro výrobu kulatého konektoru použijte kvalitní materiály. Pouzdro a kontaktní těleso se skládá z PUR nebo PVC, kontakty jsou z pozlacené bronzu nebo pozlacené mosazi. K dispozici je 7 různých sérií, které přesvědčí následujícími výhodami:

• Volba zamykání
Stupeň krytí IP40 nebo IP67
• 2 až 8 pólů
• Přímé a zahnuté provedení
• Až 1.000 cyklů zapojení

Tento text byl přeložen strojově.
