Name: binder 77 3727 0000 40404-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3727 0000 40404-1000-20, piny: 4, 1
Brand: binder
SKU: 3217994
Availability: BackOrder

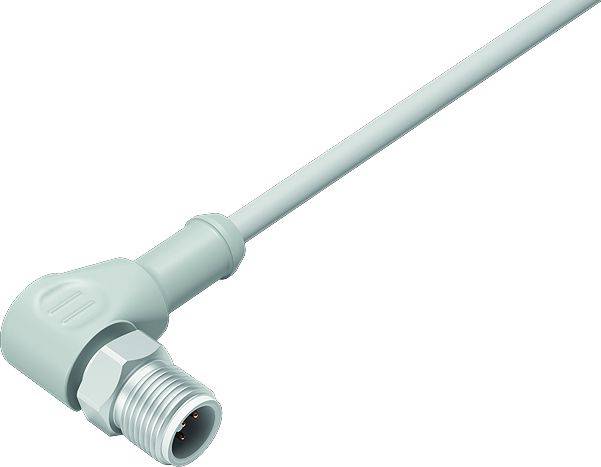

Pravoúhlý průmyslový konektor M12 s prodlužovacím kabelem, který se často využívá v automatizačních systémech.

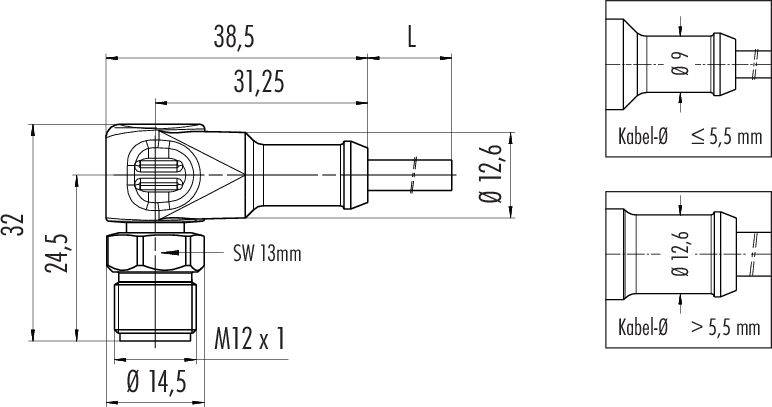

Technický výkres úhlového snímače s rozměry: délka 38,5 mm, závit M12 x 1, kabel s průměrem až 5,5 mm přizpůsobitelný.

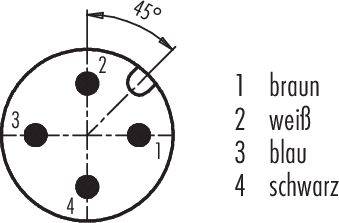

'4-pólový plán obsazení konektoru: hnědá (1), bílá (2), modrá (3), černá (4) při 45 stupních.'

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, zahnutá

Strana připojení A

M12

Počet pólů

Délka kabelu

10 m

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 023,97 Kč / kus)

1 023,97 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

77 3727 0000 40404-1000 série 763

Úhlová zástrčka M12-A.
Počet pólů: 4
nestíněné
Lisovaný na kabelu
IP69 K
Ecolab
V souladu s FDA
Speciální TPE šedá
4 x 0.34 mm²
Nerezová ocel

Technické parametry

EMC způsobilost: Nestíněná
Izolační odpor: ≥ 10, na / Ω
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktů: PP
Materiál blokování: Nerezová ocel
Izolace: Modifikované TPE
Průřez kabelu: 4 x 0.34 mm²
Rychlost jízdy: ≤ 200 m/min (5 m vodorovná vzdálenost)
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Bez halogenů: ano
Způsob montáže: Montáž kabelů

Typ: 77 3727 0000 40404-1000

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, zahnutá

Strana připojení A: M12

Počet pólů: 4

Délka kabelu: 10 m

Materiál pláště: TPE

Jmenovité napětí: 250 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: kabel se zástrčkou

Barva: šedá

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ A

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

: IP69K
IP67

Vlastnosti: bez halogenů

Min. teplota: -50 °C

Max. teplota: 105 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 3727 0000 40404-1000-20

Obsah: 1 ks

Průměr: 4.7 mm

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Provedení

Počet pólů

Jmenovité napětí

binder 09 0381 81 08 neupravený zástrčkový konektor pro senzory - aktory, 09 0381 81 08-20, piny: 8, 1 ks

Objednací číslo:3216600

Doručení: Čt 10. 12. 2026

Conrad Electronic

1.5 A

přírubová zástrčka

30 V

Min.: 1

Násobky: 1

235,54 Kč^*

binder 09 0431 212 04 neupravený zástrčkový konektor pro senzory - aktory, 09 0431 212 04-20, piny: 4, 1 ks

Objednací číslo:3216601

Doručení: Čt 10. 12. 2026

Conrad Electronic

přírubová zástrčka

Min.: 1

Násobky: 1

194,21 Kč^*

binder 09 0435 87 04 neupravený zástrčkový konektor pro senzory - aktory, 09 0435 87 04-20, piny: 4, 1 ks

Objednací číslo:3216614

Doručení: Po 19. 10.

Conrad Electronic

4 A

přírubová zástrčka

250 V

Min.: 1

Násobky: 1

119,83 Kč^*

binder 09 0437 87 05 neupravený zástrčkový konektor pro senzory - aktory, 09 0437 87 05-20, piny: 5, 1 ks

Objednací číslo:3216616

Doručení: Po 19. 10.

80 KsConrad Electronic

4 A

přírubová zástrčka

60 V

Min.: 1

Násobky: 1

152,88 Kč^*

binder 09 3432 92 04 neupravený zástrčkový konektor pro senzory - aktory, 09 3432 92 04-20, piny: 4, 1 ks

Objednací číslo:3216639

Doručení: Po 19. 10.

3 KsConrad Electronic

4 A

zásuvka, rovná

250 V

Min.: 1

Násobky: 1

321,49 Kč^*

binder 09 3442 92 05 neupravený zástrčkový konektor pro senzory - aktory, 09 3442 92 05-20, piny: 5, 1 ks

Objednací číslo:3216642

Doručení: Út 10. 11.

Conrad Electronic

4 A

zásuvka, rovná

60 V

Min.: 1

Násobky: 1

362,81 Kč^*

binder 09 3491 969 12 neupravený zástrčkový konektor pro senzory - aktory, 09 3491 969 12-20, piny: 12, 1 ks

Objednací číslo:3216643

Doručení: Út 29. 12. 2026

Conrad Electronic

1.5 A

přírubová zástrčka

30 V

Min.: 1

Násobky: 1

747,93 Kč^*

binder 70 3441 287 05 neupravený zástrčkový konektor pro senzory - aktory, 70 3441 287 05-20, piny: 5, 0.5 m, 1 ks

Objednací číslo:3216661

Doručení: St 25. 11.

Conrad Electronic

4 A

přírubová zástrčka

60 V

Min.: 1

Násobky: 1

916,53 Kč^*

binder 09 0381 81 08 neupravený zástrčkový konektor pro senzory - aktory, piny: 8, 20 ks

Objednací číslo:2560691

Není k dispozici

Conrad Electronic

1.5 A

přírubová zástrčka

30 V

Min.: 1

Násobky: 1

2 574,38 Kč^*

binder 09 0431 212 04 neupravený zástrčkový konektor pro senzory - aktory, piny: 4, 20 ks

Objednací číslo:2560692

Není k dispozici

Conrad Electronic

přírubová zástrčka

Min.: 1

Násobky: 1

2 354,55 Kč^*

Ke stažení

List technických údajů

List technických údajů 3217994 binder 77 3727 0000 40404-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3727 0000 40404-1000-20, piny: 4, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3217994 binder 77 3727 0000 40404-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3727 0000 40404-1000-20, piny: 4, 1

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
