Name: binder 77 3703 0000 50003-0200 upravený zástrčkový konektor pro senzory - aktory, 77 3703 0000 50003-0200-20, piny: 3, 2
Brand: binder
SKU: 3217900
Availability: BackOrder

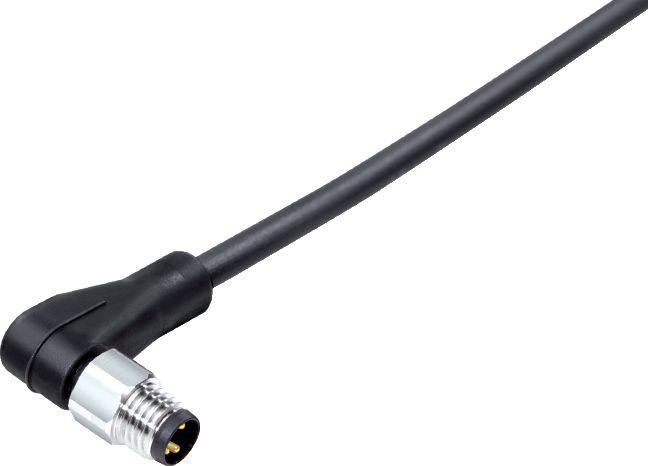

Černý zahnutý kabel s kovovým konektorem na konci, vhodný pro elektronické připojení nebo připojení zařízení.

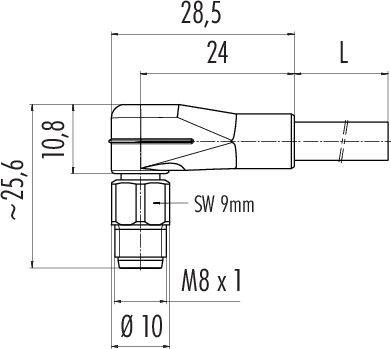

Technický výkres zástrčky s rozměry: délka 28,5 mm, šířka 24 mm, výška 10,8 mm, závit M8 x 1, klíč 9 mm.

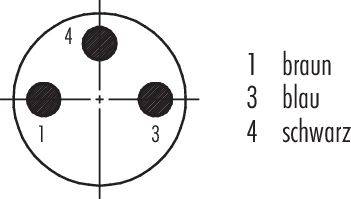

Kruhový diagram se třemi černými body. Čísla na pozicích: 1 (dole vlevo), 3 (dole vpravo), 4 (nahoře). Legenda: 1 hnědá, 3 modrá, 4 černá.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, zahnutá

Strana připojení A

Počet pólů

Délka kabelu

2 m

Datasheety: (PDF)

Doručení: Po 30. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (491,74 Kč / kus)

491,74 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

77 3703 0000 50003-0200 série 718

M8 úhlová zástrčka
Počet pinů: 3
nestíněné
Lisovaný na kabelu
IP67
UL
ČISTÉ, černé
3x 0,34 mm²
Nerezová ocel

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Materiál blokování: Nerezová ocel
Izolace: PP9Y bez halogenů
Průřez kabelu: 3 x 0.34 mm²
Rychlost jízdy: ≤ 3.33 m/s
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Bez halogenů: ano
Způsob montáže: Montáž kabelů

Typ: 77 3703 0000 50003-0200

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, zahnutá

Strana připojení A: M8

Počet pólů: 3

Délka kabelu: 2 m

Materiál pláště: PUR

Jmenovité napětí: 60 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: kabel se zástrčkou

Barva: černá

Typ závitu, šířka připojení: M8

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

maximální průřez: 0.34 mm²

Průřez min: 0.34 mm²

: IP67

Vlastnosti: bez halogenů

Min. teplota: -50 °C

Max. teplota: 80 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 3703 0000 50003-0200-20

Obsah: 1 ks

Průměr: 4.3 mm

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Provedení

Typ upevnění

Počet pólů

Jmenovité napětí

binder 09 3389 00 04 neupravený zástrčkový konektor pro senzory - aktory, 09 3389 00 04-20, piny: 4, 1 ks

Objednací číslo:3216634

Doručení: Po 19. 10.

18 KsConrad Electronic

4 A

zástrčka, rovná

Snap-In

60 V

Min.: 1

Násobky: 1

103,30 Kč^*

binder 09 3411 00 03 neupravený zástrčkový konektor pro senzory - aktory, 09 3411 00 03-20, piny: 3, 1 ks

Objednací číslo:3216635

Doručení: Út 10. 11.

Conrad Electronic

4 A

zástrčka, rovná

Snap-In

60 V

Min.: 1

Násobky: 1

86,77 Kč^*

binder 09 3411 40 03 neupravený zástrčkový konektor pro senzory - aktory, 09 3411 40 03-20, piny: 3, 1 ks

Objednací číslo:3216636

Doručení: St 25. 11.

Conrad Electronic

4 A

zástrčka, rovná

Snap-In

10 V

Min.: 1

Násobky: 1

107,43 Kč^*

binder 70 3420 005 04 neupravený zástrčkový konektor pro senzory - aktory, 70 3420 005 04-20, piny: 4, 0.5 m, 1 ks

Objednací číslo:3216659

Doručení: Po 16. 11.

Conrad Electronic

4 A

zásuvka, rovná

šroubovací

30 V

Min.: 1

Násobky: 1

767,77 Kč^*

binder 70 3421 005 04 neupravený zástrčkový konektor pro senzory - aktory, 70 3421 005 04-20, piny: 4, 0.5 m, 1 ks

Objednací číslo:3216660

Doručení: Po 19. 10.

1 KsConrad Electronic

4 A

přírubová zástrčka

šroubovací

30 V

Min.: 1

Násobky: 1

747,93 Kč^*

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6018 0111 00003-0200-20, piny: 3, 1 ks

Objednací číslo:3216850

Doručení: Po 19. 10.

80 KsConrad Electronic

4 A

zásuvka, rovná

Snap-In

60 V

Min.: 1

Násobky: 1

342,98 Kč^*

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6018 0111 00004-0200-20, piny: 4, 1 ks

Objednací číslo:3216851

Doručení: Po 11. 1. 2027

Conrad Electronic

4 A

zásuvka, rovná

Snap-In

60 V

Min.: 1

Násobky: 1

384,30 Kč^*

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6018 0111 00006-0200-20, piny: 6, 1 ks

Objednací číslo:3216852

Doručení: Po 4. 1. 2027

Conrad Electronic

1.5 A

zásuvka, rovná

šroubovací

30 V

Min.: 1

Násobky: 1

619,01 Kč^*

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6018 0111 00008-0200-20, piny: 8, 1 ks

Objednací číslo:3216853

Doručení: Po 4. 1. 2027

Conrad Electronic

1.5 A

zásuvka, rovná

šroubovací

30 V

Min.: 1

Násobky: 1

789,26 Kč^*

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pro senzory - aktory, 76 6019 0111 00003-0200-20, piny: 3, 1 ks

Objednací číslo:3216854

Doručení: Po 4. 1. 2027

Conrad Electronic

4 A

přírubová zástrčka

Snap-In

60 V

Min.: 1

Násobky: 1

301,65 Kč^*

Ke stažení

List technických údajů

List technických údajů 3217900 binder 77 3703 0000 50003-0200 upravený zástrčkový konektor pro senzory - aktory, 77 3703 0000 50003-0200-20, piny: 3, 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3217900 binder 77 3703 0000 50003-0200 upravený zástrčkový konektor pro senzory - aktory, 77 3703 0000 50003-0200-20, piny: 3, 2

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
