Name: binder 77 3434 3429 50708-0300 upravený zástrčkový konektor pro senzory - aktory, 77 3434 3429 50708-0300-20, piny: 8, 3
Brand: binder
SKU: 3217499
Availability: BackOrder

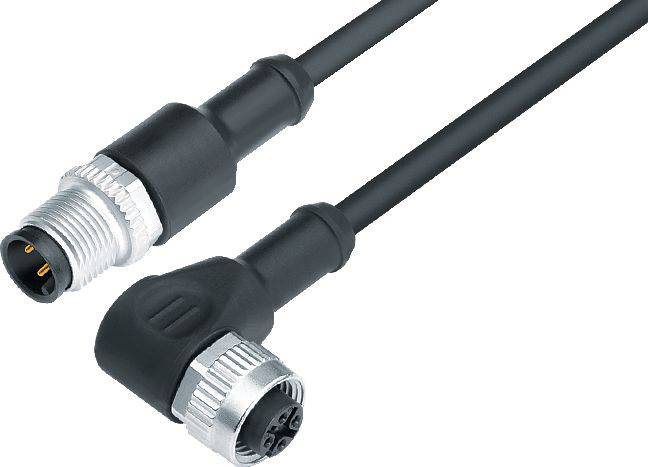

Dva M12 konektory, jeden přímý a jeden úhlový, s černým kabelem.

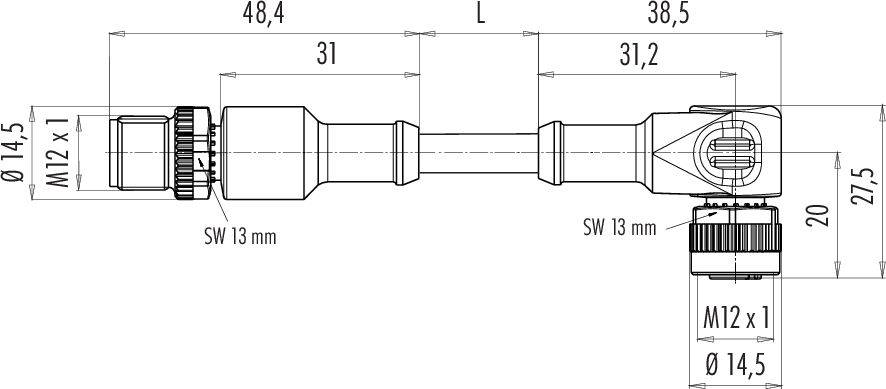

Technický výkres konektoru kabelu s údaji o délce a průměru. Rozměry: 48,4 mm, 31 mm, 38,5 mm. Konektor M12 x 1.

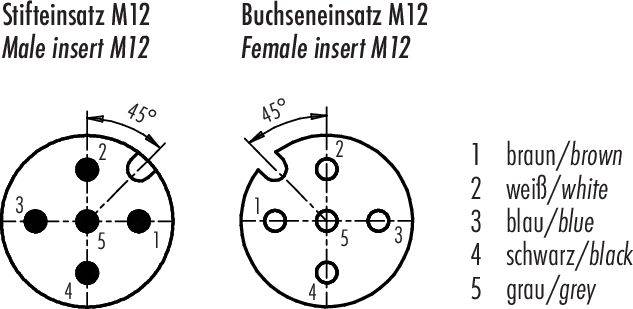

Nasazení kolíku M12 ukazuje pět číslovaných poloh kolíku. Nasazení zdířky M12 ukazuje pět číslovaných poloh. Seznam barev: 1 hnědá, 2 bílá, 3 modrá, 4 černá, 5 šedá.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, rovná

zásuvka, zahnutá

Počet pólů

Délka kabelu

3 m

Jmenovité napětí

30 V

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 111,57 Kč / kus)

1 111,57 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

77 3434 3429 50708-0300 série 765

Spojovací kabel, kabelová zástrčka, M12-a, úhlová zásuvka
Počet pólů: 8
nestíněné
Lisovaný na kabelu
IP68/IP69K
UL
ČISTÉ, černé
8 x 0.25 mm²

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Izolace: Lanko PP
Průřez kabelu: 8 x 0.25 mm²
Rychlost jízdy: ≤ 200 m/min (5 m vodorovná vzdálenost)
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Způsob montáže: Montáž kabelů

Typ: 77 3434 3429 50708-0300

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, rovná
zásuvka, zahnutá

Počet pólů: 8

Délka kabelu: 3 m

Materiál pláště: PUR

Jmenovité napětí: 30 V

Jmenovitý proud: 2 A

Jmenovitý proud - filtr: 2 A

Průřez připojovacího vodiče (max.): 0.25 mm²

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: kabel se zástrčkou

Barva: černá

Typ závitu, šířka připojení: M12

Kódování: Typ A

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

: IP69K

Vlastnosti: polyuretanový plášť

Min. teplota: -50 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 3434 3429 50708-0300-20

Obsah: 1 ks

Průměr: 6.0 mm

Splňuje RoHS: ano
