Name: binder 77 3434 3429 20004-0300 upravený zástrčkový konektor pro senzory - aktory, 77 3434 3429 20004-0300-20, piny: 4, 3
Brand: binder
SKU: 3217457
Availability: BackOrder

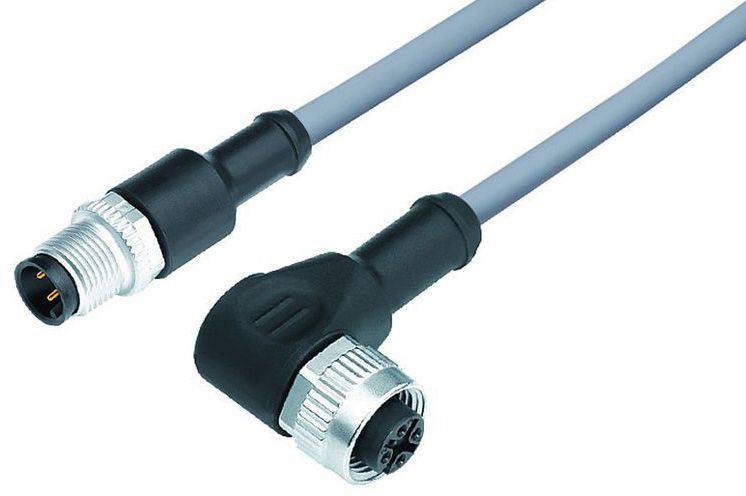

Dva průmyslové konektorové spoje s kabelem: jeden přímý, jeden v pravém úhlu. Používají se k propojení zařízení.

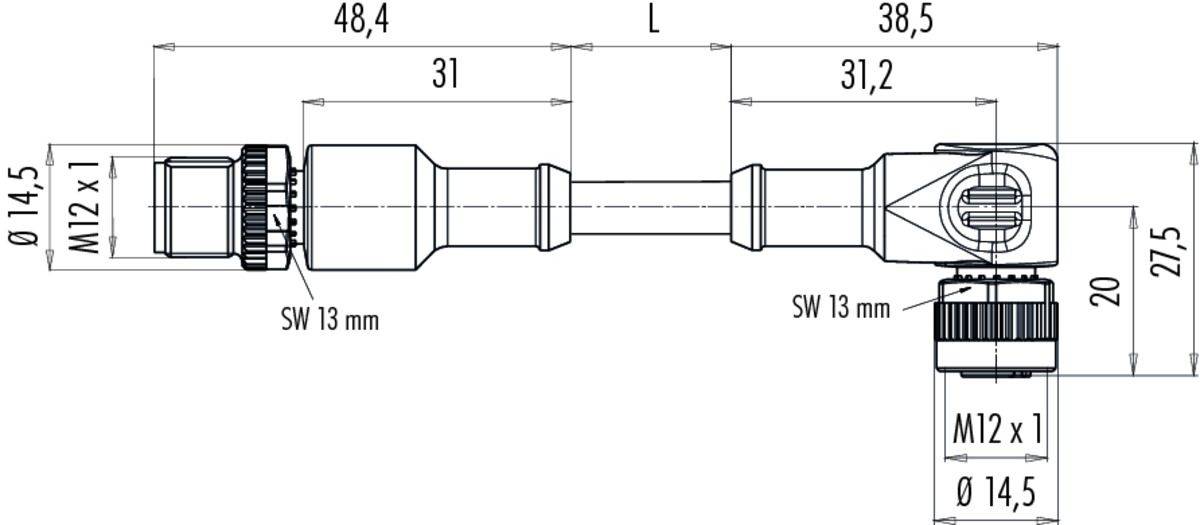

Technický výkres konektoru s rozměry: celková délka 'L', průměr 'ø 14,5 mm', závit 'M12 x 1'.

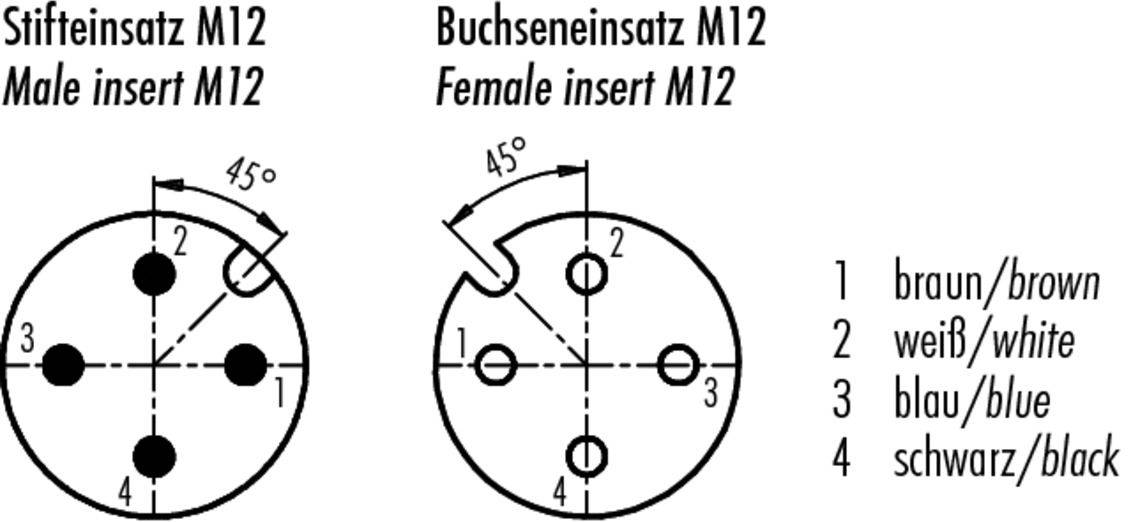

'Kolíkový vstup M12' zobrazuje kulatý čtyřpólový konektor otočený o 45°. 'Zásuvkový vstup M12' ukazuje odpovídající protikus se stejným uspořádáním. Barevné označení: 1 hnědá, 2 bílá, 3 modrá, 4 černá.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, rovná

zásuvka, zahnutá

Strana připojení A

M12

Strana připojení B

M12

Počet pólů

Datasheety: (PDF)

Doručení: Út 20. 10.

20 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (681,82 Kč / kus)

681,82 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

77 3434 3429 20004-0300 série 763

Spojovací kabel, kabelová zástrčka, M12-a, úhlová zásuvka
Počet pólů: 4
nestíněné
Lisovaný na kabelu
IP68/IP69K
UL
PVC šedá
4 x 0.34 mm²

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Izolace: PVC
Průřez kabelu: 4 x 0.34 mm²
Rychlost jízdy: ≤ 200 m/min (5 m vodorovná vzdálenost)
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Způsob montáže: Montáž kabelů

Typ: 77 3434 3429 20004-0300

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, rovná
zásuvka, zahnutá

Strana připojení A: M12

Strana připojení B: M12

Počet pólů: 4

Délka kabelu: 3 m

Materiál pláště: PVC

Jmenovité napětí: 250 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Připojení: kabel se zástrčkou

Barva: šedá

Kódování: Typ A

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

: IP68/IP69K

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 3434 3429 20004-0300-20

Obsah: 1 ks

Průměr: 4.8 mm

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Provedení

Počet pólů

Jmenovité napětí

Délka kabelu

binder 77 3430 3429 50003-0030 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50003-0030-20, piny: 3, 0.3 m, 1 ks

Objednací číslo:3217340

Doručení: St 18. 11.

Conrad Electronic

4 A

zásuvka, rovná

250 V

0.3 m

Min.: 1

Násobky: 1

533,06 Kč^*

binder 77 3430 3429 50003-0060 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50003-0060-20, piny: 3, 0.6 m, 1 ks

Objednací číslo:3217341

Doručení: St 18. 11.

Conrad Electronic

4 A

zásuvka, rovná

250 V

0.6 m

Min.: 1

Násobky: 1

557,85 Kč^*

binder 77 3430 3429 50003-0100 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50003-0100-20, piny: 3, 1 m, 1 ks

Objednací číslo:3217342

Doručení: St 2. 12.

Conrad Electronic

4 A

zásuvka, rovná

250 V

1 m

Min.: 1

Násobky: 1

491,74 Kč^*

binder 77 3430 3429 50003-0200 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50003-0200-20, piny: 3, 2 m, 1 ks

Objednací číslo:3217343

Doručení: St 18. 11.

Conrad Electronic

4 A

zásuvka, rovná

250 V

2 m

Min.: 1

Násobky: 1

533,06 Kč^*

binder 77 3430 3429 50003-0300 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50003-0300-20, piny: 3, 3 m, 1 ks

Objednací číslo:3217344

Doručení: St 18. 11.

Conrad Electronic

4 A

zásuvka, rovná

250 V

3 m

Min.: 1

Násobky: 1

640,50 Kč^*

binder 77 3430 3429 50003-0500 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50003-0500-20, piny: 3, 5 m, 1 ks

Objednací číslo:3217345

Doručení: St 18. 11.

Conrad Electronic

4 A

zásuvka, rovná

250 V

5 m

Min.: 1

Násobky: 1

681,82 Kč^*

binder 77 3430 3429 50003-1000 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50003-1000-20, piny: 3, 10 m, 1 ks

Objednací číslo:3217346

Doručení: St 18. 11.

Conrad Electronic

4 A

zásuvka, rovná

250 V

10 m

Min.: 1

Násobky: 1

896,69 Kč^*

binder 77 3430 3429 50004-0030 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50004-0030-20, piny: 4, 0.3 m, 1 ks

Objednací číslo:3217347

Doručení: St 18. 11.

Conrad Electronic

4 A

zásuvka, rovná

250 V

0.3 m

Min.: 1

Násobky: 1

577,69 Kč^*

binder 77 3430 3429 50004-0060 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50004-0060-20, piny: 4, 0.6 m, 1 ks

Objednací číslo:3217348

Doručení: St 18. 11.

Conrad Electronic

4 A

zásuvka, rovná

250 V

0.6 m

Min.: 1

Násobky: 1

577,69 Kč^*

binder 77 3430 3429 50004-0100 upravený zástrčkový konektor pro senzory - aktory, 77 3430 3429 50004-0100-20, piny: 4, 1 m, 1 ks

Objednací číslo:3217349

Doručení: Út 20. 10.

19 KsConrad Electronic

4 A

zásuvka, rovná

250 V

1 m

Min.: 1

Násobky: 1

533,06 Kč^*

Ke stažení

List technických údajů

List technických údajů 3217457 binder 77 3434 3429 20004-0300 upravený zástrčkový konektor pro senzory - aktory, 77 3434 3429 20004-0300-20, piny: 4, 3

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
