Name: binder 77 3434 3405 20004-0500 upravený zástrčkový konektor pro senzory - aktory, 77 3434 3405 20004-0500-20, piny: 4, 5
Brand: binder
SKU: 3217437
Availability: BackOrder

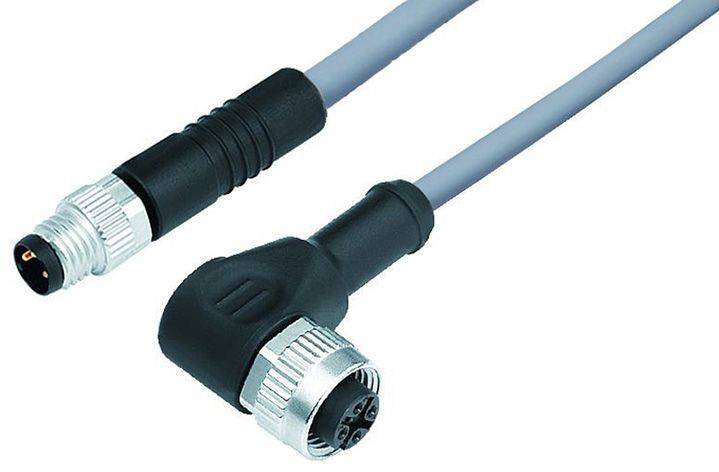

Přímá a zalomená zástrčka šedého kabelu. Přímá zástrčka má černé pouzdro, zalomená je vyrobena z kovu a plastu.

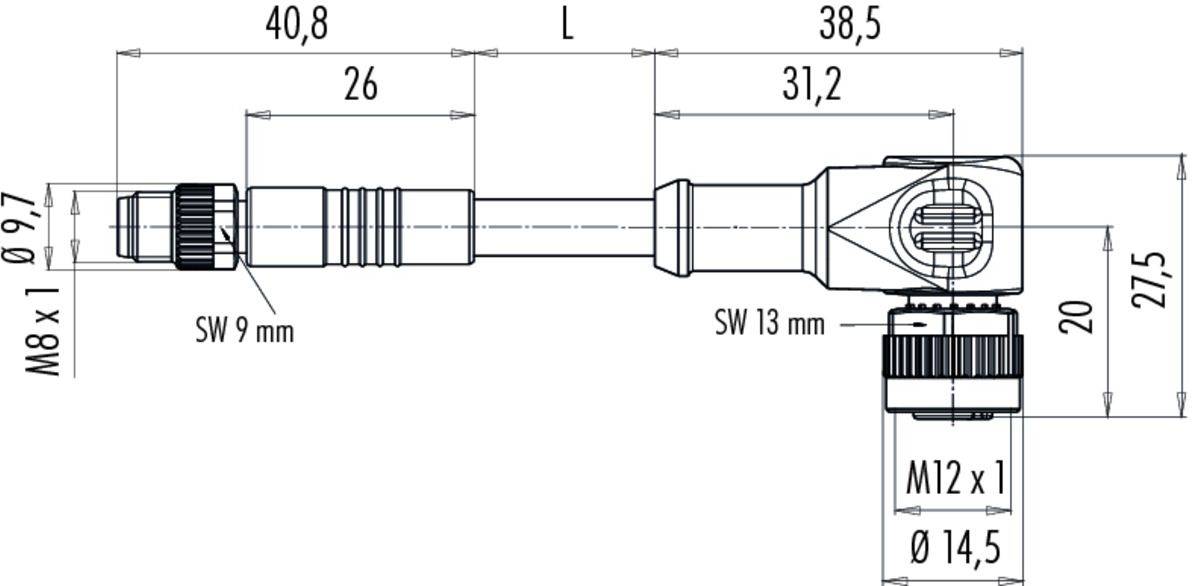

Technický výkres konektoru s rozměry: délky a průměry součástí jsou vyznačeny měrnými jednotkami.

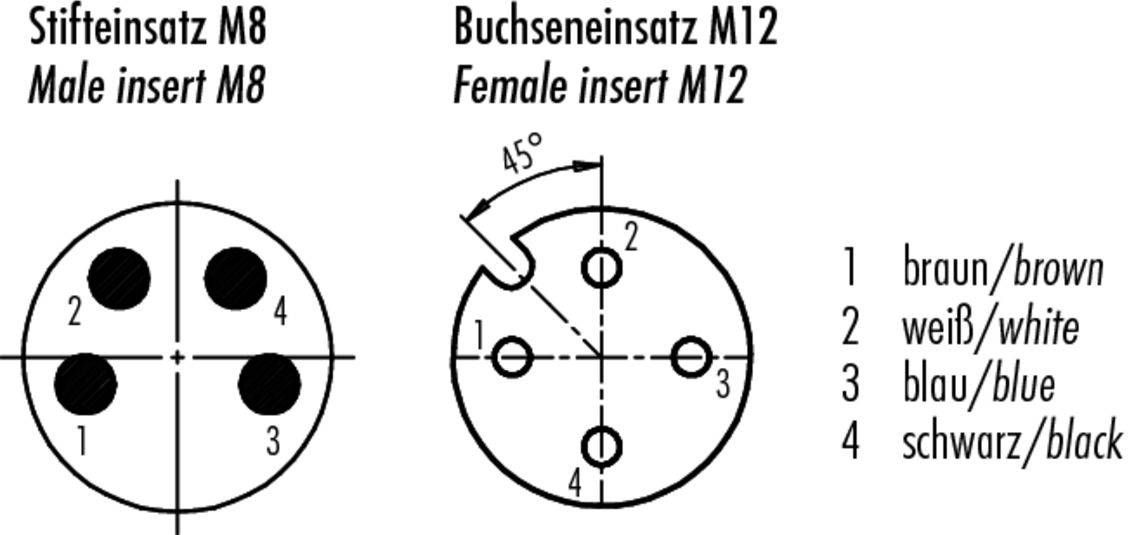

Diagram znázorňuje použití kolíku M8 a pouzdra M12 s očíslovanými spoji a příslušnými barvami: hnědá, bílá, modrá, černá.

1/3

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, rovná

zástrčka, rovná

Počet pólů

Délka kabelu

5 m

Jmenovité napětí

60 V

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (726,45 Kč / kus)

726,45 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

77 3434 3405 20004-0500 série 765

Spojovací kabel, kabelová zástrčka - kabelová zásuvka
Počet pólů: 4
nestíněné
Lisovaný na kabelu
IP67
UL
PVC šedá
4 x 0.34 mm²

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: 3 mΩ
Izolační skupina: II
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těla kontaktu: PUR
Izolace: PVC
Průřez kabelu: 4 x 0.34 mm²
Rychlost jízdy: ≤ 200 m/min (5 m vodorovná vzdálenost)
Pohyblivý kabel RADIUS ohybu: ≥ 10 x Ø
Pevný vodič RADIUS ohybu: ≥ 5 x Ø
Způsob montáže: Montáž kabelů

Typ: 77 3434 3405 20004-0500

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zásuvka, rovná
zástrčka, rovná

Počet pólů: 4

Délka kabelu: 5 m

Materiál pláště: PVC

Jmenovité napětí: 60 V

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Připojení: kabel se zástrčkou

Barva: šedá

Materiál kontaktu: Cu Zn

Kontaktní plocha: Au (zlato)

: IP67

Vlastnosti: PVC

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnění: šroubovací

Číslo výrobce: 77 3434 3405 20004-0500-20

Obsah: 1 ks

Průměr: 4.8 mm

Splňuje RoHS: ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Provedení

Typ upevnění

Počet pólů

Jmenovité napětí

binder 09 5240 10 04 konektor akčního/snímacího členu , 09 5240 10 04-20, piny: 4, 1 ks

Objednací číslo:3216645

Doručení: Po 9. 11.

Conrad Electronic

4 A

průchodka rozvaděče

šroubovací

250 V

Min.: 1

Násobky: 1

1 152,89 Kč^*

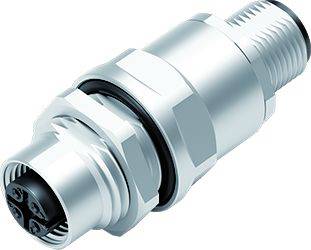

binder 09 5241 10 05 konektor akčního/snímacího členu , 09 5241 10 05-20, piny: 5, 1 ks

Objednací číslo:3216646

Doručení: Út 29. 12. 2026

Conrad Electronic

4 A

průchodka rozvaděče

šroubovací

60 V

Min.: 1

Násobky: 1

1 235,54 Kč^*

binder 09 5244 10 08 konektor akčního/snímacího členu , 09 5244 10 08-20, piny: 8, 1 ks

Objednací číslo:3216649

Doručení: Po 30. 11.

Conrad Electronic

4 A

průchodka rozvaděče

šroubovací

30 V

Min.: 1

Násobky: 1

1 619,01 Kč^*

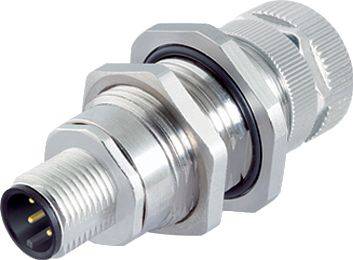

binder 09 5247 00 12 konektor akčního/snímacího členu , 09 5247 00 12-20, piny: 12, 1 ks

Objednací číslo:3216652

Doručení: Pá 27. 11.

Conrad Electronic

1.5 A

průchodka rozvaděče

šroubovací

30 V

Min.: 1

Násobky: 1

2 450,41 Kč^*

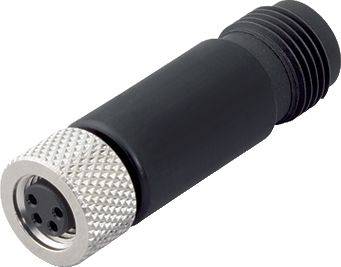

binder 09 5280 00 03 adaptér akčního/snímacího členu , 09 5280 00 03-20, piny: 3, 1 ks

Objednací číslo:3216653

Doručení: Po 4. 1. 2027

Conrad Electronic

4 A

adaptér

šroubovací

60 V

Min.: 1

Násobky: 1

830,58 Kč^*

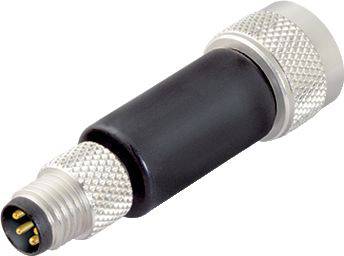

binder 09 5283 00 03 adaptér akčního/snímacího členu , 09 5283 00 03-20, piny: 3, 1 ks

Objednací číslo:3216654

Doručení: Po 4. 1. 2027

Conrad Electronic

4 A

adaptér

šroubovací

30 V

Min.: 1

Násobky: 1

830,58 Kč^*

binder 09 5284 00 04 adaptér akčního/snímacího členu , 09 5284 00 04-20, piny: 4, 1 ks

Objednací číslo:3216655

Doručení: Po 4. 1. 2027

Conrad Electronic

4 A

adaptér

šroubovací

30 V

Min.: 1

Násobky: 1

916,53 Kč^*

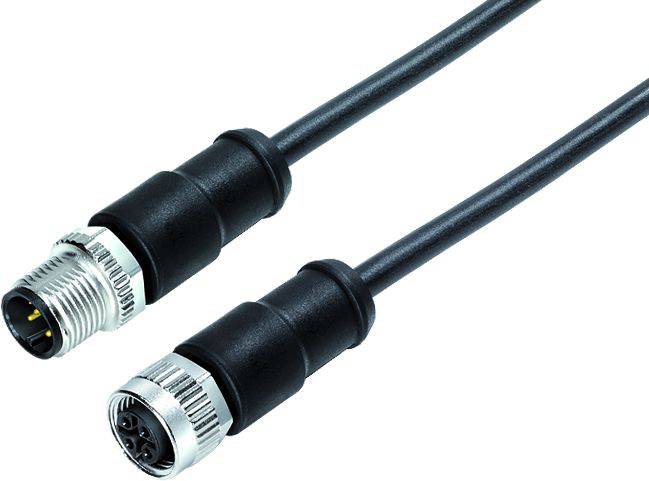

binder 77 0606 0605 50704-0200 upravený zástrčkový konektor pro senzory - aktory, 77 0606 0605 50704-0200-20, piny: 4, 2 m, 1 ks

Objednací číslo:3216892

Doručení: Po 16. 11.

Conrad Electronic

8 A

zástrčka, rovná

šroubovací

250 V

Min.: 1

Násobky: 1

1 235,54 Kč^*

binder 77 0606 0605 50704-0500 upravený zástrčkový konektor pro senzory - aktory, 77 0606 0605 50704-0500-20, piny: 4, 5 m, 1 ks

Objednací číslo:3216893

Doručení: Po 16. 11.

Conrad Electronic

8 A

zásuvka, rovná

šroubovací

250 V

Min.: 1

Násobky: 1

1 747,93 Kč^*

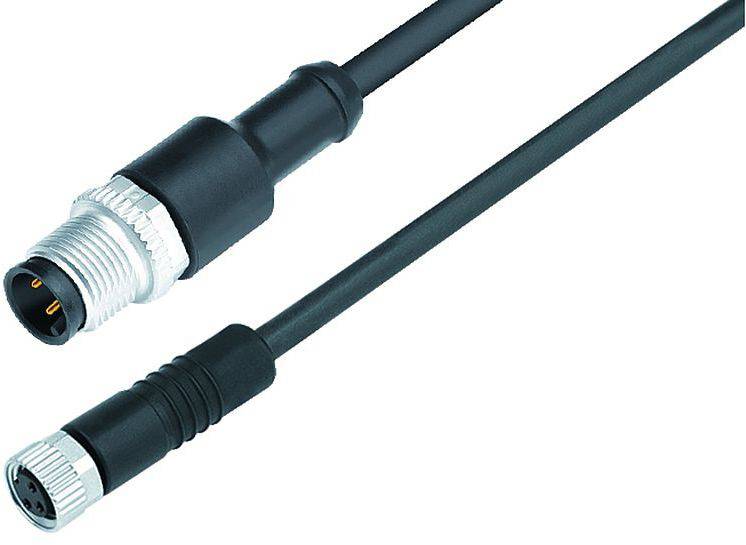

binder 77 3429 3406 50003-0030 upravený zástrčkový konektor pro senzory - aktory, 77 3429 3406 50003-0030-20, piny: 3, 0.3 m, 1 ks

Objednací číslo:3217202

Doručení: Po 30. 11.

Conrad Electronic

4 A

zásuvka, rovná

šroubovací

60 V

Min.: 1

Násobky: 1

511,57 Kč^*

Ke stažení

List technických údajů

List technických údajů 3217437 binder 77 3434 3405 20004-0500 upravený zástrčkový konektor pro senzory - aktory, 77 3434 3405 20004-0500-20, piny: 4, 5

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3217437 binder 77 3434 3405 20004-0500 upravený zástrčkový konektor pro senzory - aktory, 77 3434 3405 20004-0500-20, piny: 4, 5

Popis

Tyto konektorové systémy nabízejí dokonalé řešení pro senzoriku a aktory v mnoha průmyslových odvětvích. Máme konektory od IP40 do IP69K, mnoho z nich v nabídce se schválením UL, VDE a Ecolab a modely splňující FDA. Uživatelé mohou objednat kulaté konektory s 2 až 12 kontakty a různými možnostmi připojení, např. pájené, krimpovací, ponorné pájecí, kabelové a licnové přípojky. Konektor se šroubovacím uzávěrem M5, M8 a M12 je rovný a zahnutý, stejně jako provedení příruby. Kromě dvojitých konektorů a rozdělovačů je k dispozici také velký výběr propojovacích vedení.

Vlastnosti:

• 2 až 12 pólů
• IP40 až IP69K
• Šroubová pojistka
• Jednoduchá montáž
• Schváleno UL, VDE a Ecolab
• Spojovací vedení
• Provedení v souladu s FDA

Tento text byl přeložen strojově.
