Benning IT 130 instalační tester, Kalibrováno dle (DAkkS), 044103-D, EN a DE menu
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity
TRMS instalační testovací přístroj BENNING IT 130
- Nízký odpor, průchod, izolační odpor, impedance vedení, impedance smyčky
- Kontrola ochranných spínačů FI/RCD – standardních i se zpožděním (S), typ AC, A, F, B, B+
- Napětí TRUE RMS, frekvence, sled fází, svodový proud v IT sítě
- Paměť pro naměřené hodnoty na 4 úrovních (objekt, blok, zálohování, měřicí bod) s kapacitou 1800 měření
- Nahrávání struktur zařízení a stahování naměřených dat
- Obousměrné rozhraní (USB / RS 232)
Dodatečné informace:
Naše služba pro vás:
Technické parametry
- Rozsah měření nízkého odporu: 0,01 Ω až 2 kΩ
- Zkušební proud: 200 mA
- Rozsah měření izolačního odporu: 10 kΩ - 1 GΩ
- Zkušební napětí: 50/100/250/500/1000 V
- Rozsah měření vedení (L-N/L), impedance smyčky (L-PE): 0,01 Ω až 10 kΩ
- Rozsah měření zkratového proudu: 0,01 A - 200 kA
- Zkoušky FI/RCD typ AC/A/F, B/B+: doba odezvy, vypínací proud (rampa), zkratový proud, automatické testování
- Rozsah měření napětí: 1 - 550 V AC TRMS/DC
- Rozsah měření frekvence: 0 - 500 Hz
- Paměť pro naměřené hodnoty: 1800 výsledků měření
- Kategorie produktu
instalační tester
DAkkS
- Rozhraní
USB
RS232
- Rozm.
(d x š x v) 280 x 260 x 190 mm
- Hmotnost
1300 g
- Rozsah měření VDE
izolační odpor
impedance vedení
smyčková impedance
napětí
proud
odpor
frekvence
- Displej
Grafický LCD
- Šířka
260 mm
- V
190 mm
- Délka
280 mm
- Průběh zkoušky
automatický
- Napájení VDE
napájeno akumulátorem
- Paměť (počet míst)
1800
- Paměť (VDE)
ano
- Typ
IT 130
- Vlastnosti
RCD/FI test
Ke stažení
List technických údajů
List technických údajů 1560070 Benning IT 130 instalační tester, Kalibrováno dle (DAkkS), 044103-D, EN a DE menu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1560070 Benning IT 130 instalační tester, Kalibrováno dle (DAkkS), 044103-D, EN a DE menu
Informace
Informace 1560070 Benning IT 130 instalační tester, Kalibrováno dle (DAkkS), 044103-D, EN a DE menu
Popis

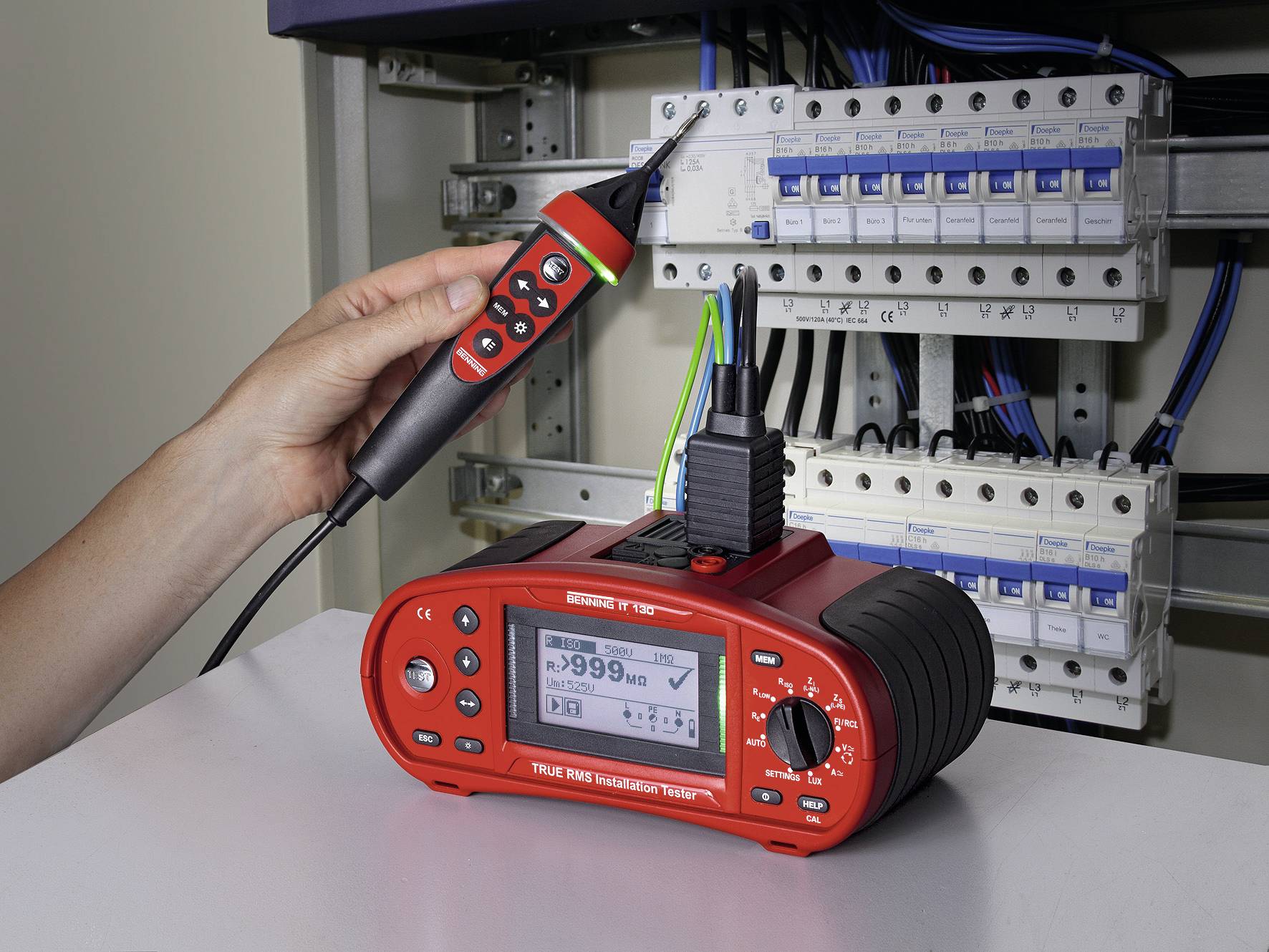

Pomocí zkoušečky BENNING IT 130 lze snadno a efektivně provádět bezpečnostně-technické zkoušky na elektrických zařízeních po instalaci či úpravě, případně pravidelné zkoušky dle norem VDE 0100/0105 IEC 60364. Navíc lze testovat také ochranné spínače FI/RCD, standardní a zpožděné (S) typy AC, A, F, B a B+ pomocí automatického testu, dále pak také kontaktní napětí, dobu odezvy a vypínací proud.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Pro zkoušky elektrických zařízení podle DIN VDE 0100-600 a DIN VDE 0105-100, vč. kontroly zkoušky ochranných spínačů FI/RCD typu B/B+
- VYbavení: podsvícený grafický displej s funkcí nápovědy, schéma zapojení
- Možnost přímého navolení měřicí funkce otočným spínačem
- Sled fází
- Svodový proud v IT síti
- Výsledek měření se symboly „vyhovuje“ / „nevyhovuje“
- Paměť pro naměřené hodnoty na 4 úrovních (objekt, blok, zálohování, měřicí bod)
- Integrované hodiny reálného času
- Nahrávání struktur zařízení, stahování naměřených dat
- Obousměrné rozhraní USB/RS232
- Zelená/červená LED pro indikaci správné/špatné funkčnosti na měřícím přístroji / zkušebním hrotu Commander
- Zkušební hrot Commander s tlačítkem TEST/ULOŽENÍ a LED osvětlením místa měření
- Software pro snadné stahování naměřených hodnot, protokolování (zpráva o zkoušce / protokol ZVEH o zkoušce ZVEH), vytvoření a nahrání struktury zařízení pro BENNING IT 130
- Online monitorování napětí
- Volitelně: měření uzemnění, proudu, intenzity osvětlení.
- Technické údaje: Displej: grafický LCD displej
- Rozsah měření nízkého odporu: 0,01 Ω až 2 kΩ
- Zkušební proud: 200 mA
- Rozsah měření izolačního odporu: 10 kΩ - 1 GΩ
- Zkušební napětí: 50/100/250/500/1000 V
- Rozsah měření vedení (L-N/L), impedance smyčky (L-PE): 0,01 Ω až 10 kΩ
- Rozsah měření zkratového proudu: 0,01 A - 200 kA
- Zkoušky FI/RCD typ AC/A/F, B/B+: doba odezvy, vypínací proud (rampa), zkratový proud, automatické testování
- Rozsah měření napětí: 1 - 550 V AC TRMS/DC
- Rozsah měření frekvence: 0 - 500 Hz
- Paměť pro naměřené hodnoty: 1800 výsledků měření
- Napájení: 6x NiMH akumulátor AA
Obsah balení
- Brašna
- PC software
- Kabel USB / RS 232
- Přepínatelný zkušební hrot Commander
- Testovací kabel s uzemněnou zástrčkou
- Univerzální zkušební kabel
- 3x zkušební hrot / krokosvorka
- Nabíječka s akumulátory
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
