Bals Elektrotechnik závěsný rozvaděč CEE 540055 540055

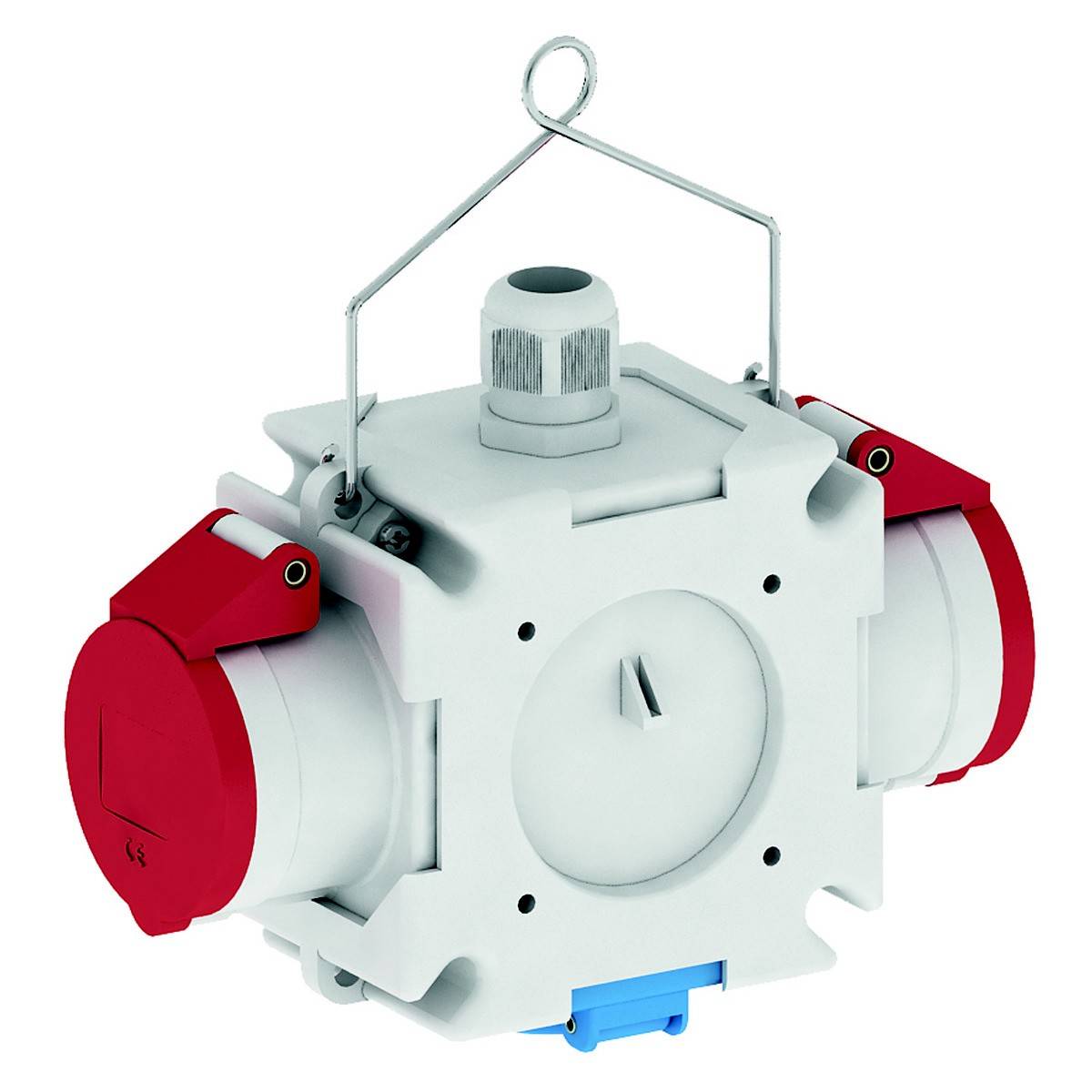

Bílě-červené elektrické zařízení s háčkem nahoře pro zavěšení, vhodné pro průmyslové aplikace.

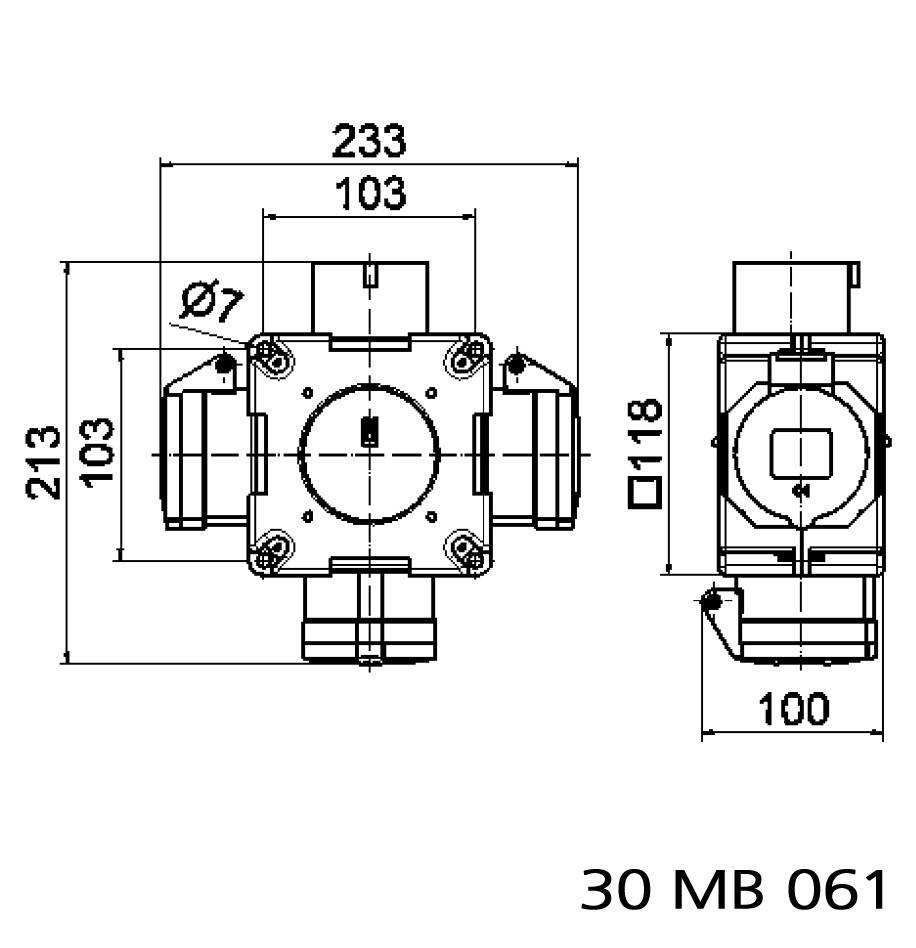

Technický výkres mechanické součásti s rozměry: 233x213x118 mm. Několik připojení je zakresleno, popis '30 MB 061'.

1/2

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 255,37 Kč / kus)

4 255,37 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

CEE zásuvka - 16 a: 2x 16A5p400V
CEE zásuvka - 32 a: Bez
CEE zásuvka - 63 a: Bez
CEE zásuvka - 125A: Bez
Počet zásuvek 1
Ochrana: Bez
PROUDOVÝ chránič: Bez
Materiál pláště: Plast
Možnost napájení/připojení: 1 kabel (přímočaré vedení)
Průměr kabelového vedení: M25
Délka kabelu: 0 m
Ovládání: Závislé
Ochrana (IP) = IP44
Vojenské provedení: ne
Barva: šedá
Výška: 118 mm
Šířka: 118 mm
Hloubka: 80 mm

Kategorie produktu: závěsný rozvaděč CEE

Počet spojek CEE: 2

Připojení typu A: zásuvka s ochranným kontaktem

Počet socketů: 1

Jmenovité výstupní napětí: 400 V

: IP44

Barva: šedá

Rozm.: (d x š x v) 80 x 118.00 x 118.00 mm

Délka: 80 mm

Šířka: 118.00 mm

V: 118.00 mm

Vstupy (distributor CEE): šroubové svorky

Výstupy (CEE): CEE spojka 16 A 5pólová

Obsah: 1 ks

Pólů: 5

Hloubka: 80.00 mm

Materiál: plast

Ke stažení

List technických údajů

List technických údajů 3135034 Bals Elektrotechnik závěsný rozvaděč CEE 540055 540055

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3135034 Bals Elektrotechnik závěsný rozvaděč CEE 540055 540055

Popis

Křížový rozdělovač
Stupeň krytí: IP44
Skříň:
Plastové pouzdro odolné proti nárazu s V2A
Barva zařízení: Spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035
Výška přístroje: 118 mm, šířka přístroje: 118 mm, hloubka přístroje: 80 mm
Vybavení:
1x zásuvka s ochranným kontaktem 16 a, 230 v, IP 44 (7138)
2x CEE zásuvka 16 a, 400 v, 5p, 6 h, IP 44 (132001)
Ochranné/ochranné opatření:
Bez
Vedení / možnost připojení:
1x kabelové šroubení M25
Další informace:
Zapojení je hotovo.
Struktura podle . Výkres: Z101247
