Name: Bals Elektrotechnik 422 422 CEE zásuvka, 16.0 A, 2pólový, 50 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146968
Availability: BackOrder

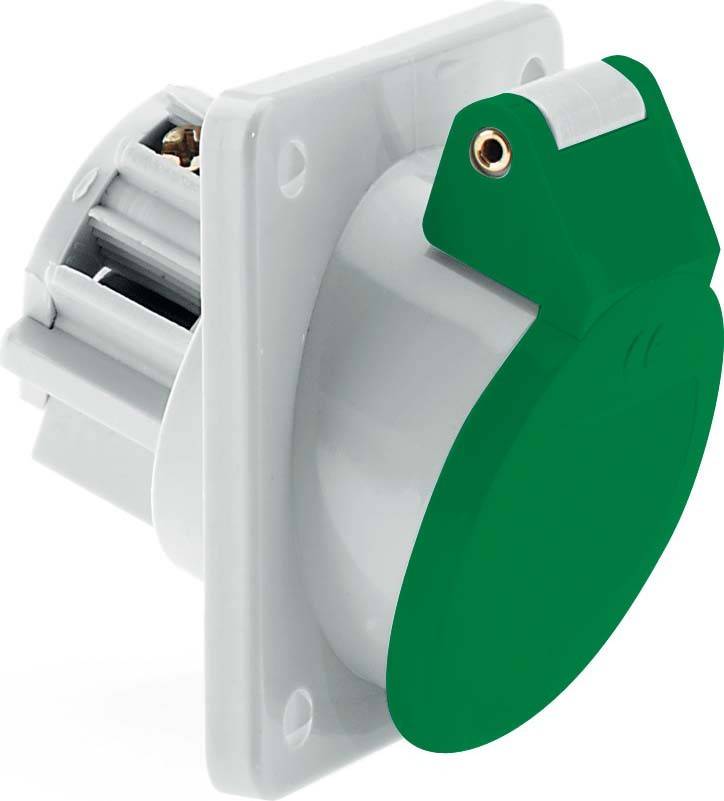

Bílá zásuvka se zeleným krytem, namontovaná na čtvercové desce. Nahoře má ochranný kryt.

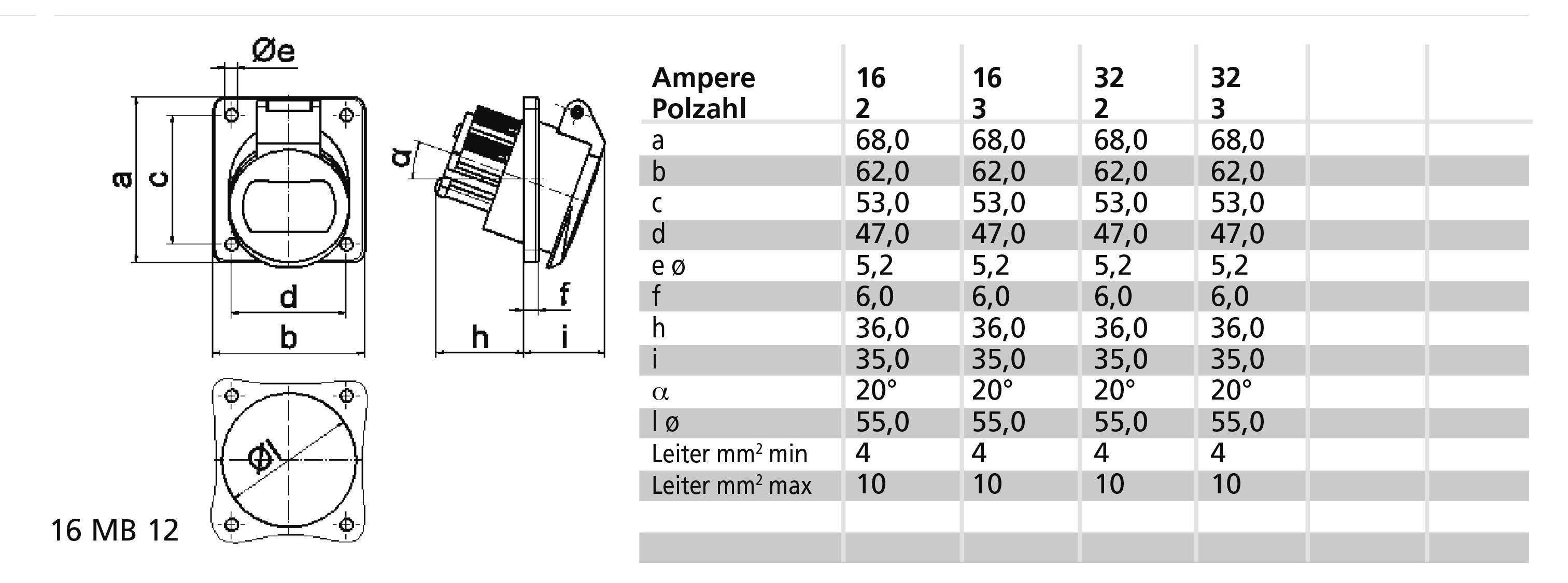

Diagram elektrické zásuvky s tabulkou rozměrů: a-f, h, l pro 16 a 32 ampérů. Rozměry v mm, průřez vodiče 10 mm².

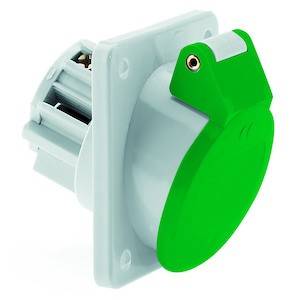

Zelená zásuvka s bílým pouzdrem, pohled zepředu s ochranným krytem.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 230,58 Kč / kus)

2 230,58 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 20-25 v / 40-50 v (100-200 Hz), zelená
Počet pólů 2
Nastavení času: 4 hod.
Barva: Zelená
Číslo RAL: 6002
Ochrana (IP) = IP44
Připojovací technika: Šroubová svorka
Směr zapojení: Zahnutý
Kabelová průchodka: Ostatní
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne
Rozměr příruby vertikální: 68 mm
Rozteč otvorů vertikální: 53 mm
Rozměr příruby horizontálně 62 mm
Vzdálenost vrtaných otvorů horizontálně 47 mm

Kategorie produktu: CEE zásuvka

Jmenovité napětí: 50 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Zahnutá

: IP44

Barva: zelená

Obsah: 1 ks

Pólů: 2

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 50 V

: 6002

: 2

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Angled

: CuZn

: IP44

: NE

: 4 h

: Green

: 20-25 V / 40-50 V (100-200 Hz) green

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146968 Bals Elektrotechnik 422 422 CEE zásuvka, 16.0 A, 2pólový, 50 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146968 Bals Elektrotechnik 422 422 CEE zásuvka, 16.0 A, 2pólový, 50 V, 1 ks

Popis

Vestavná zásuvka pro nízká napětí, nakloněná
16A 2p (2P) <100 v zelená, 40 - 200 Hz (20 až 25 a až 50 v), 4h IP44
Frekvence 100 - 200 Hz
Technická barva: Zelená RAL 6002
Kontaktní nosič/kontakty: Držák je z polyamidu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 10,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: Ostatní
Barva zařízení: Zelená sklopná krytka RAL 6002, šedé pouzdro RAL 7035
Výška přístroje: 69 mm, šířka přístroje: 62 mm, hloubka přístroje: 70 mm
Rozměr příruby vertikálně: 68 mm, rozměr příruby horizontálně: 62 mm
Rozteč otvorů: Vertikální: 53 mm, rozteč otvorů: 47 mm, horizontální
Ostatní technické vlastnosti: Sklon je 20°
