Name: Bals Elektrotechnik 31681 31681 CEE propojka, 16.0 A, 4pólový, 110 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3144937
Availability: BackOrder

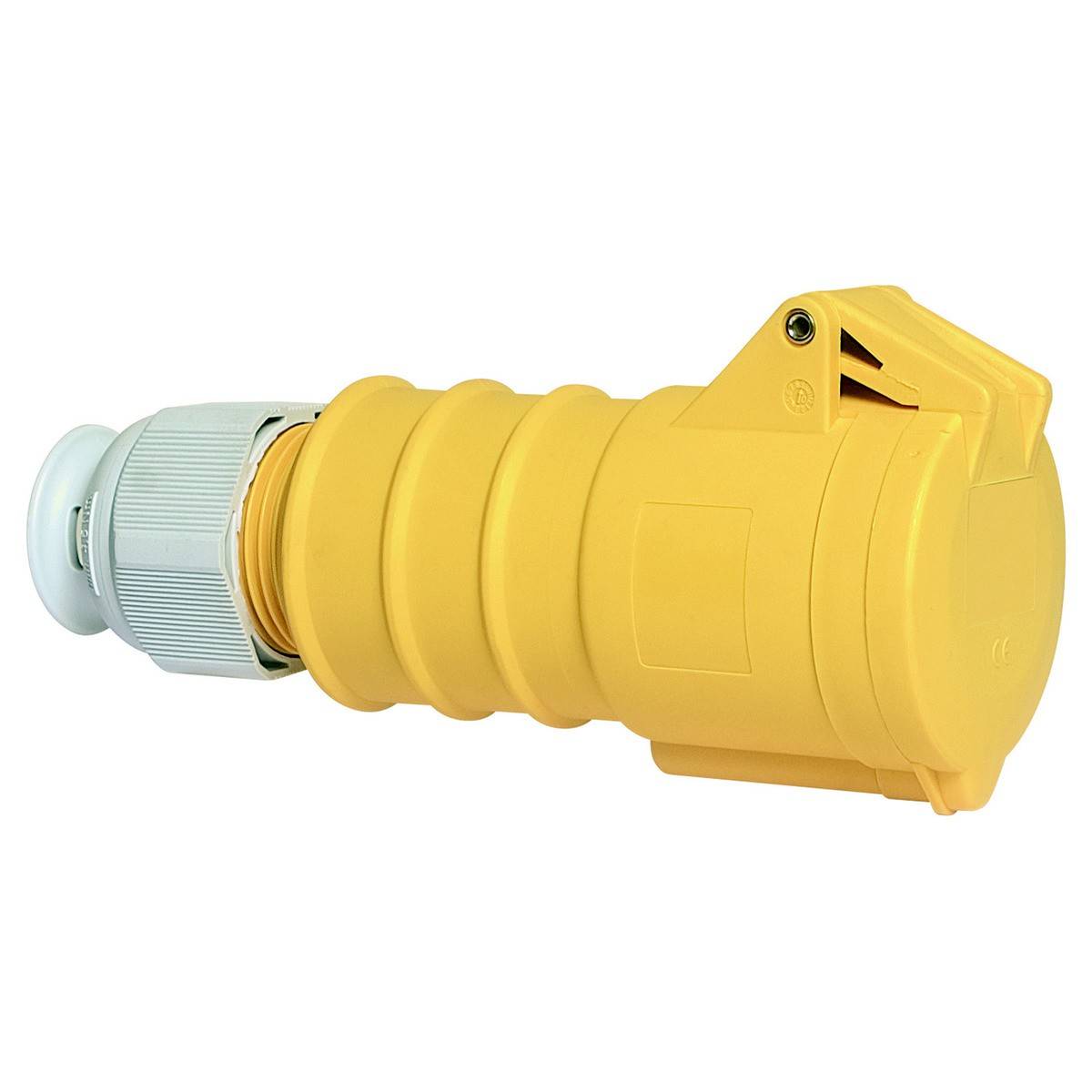

Žlutý elektrický konektor s otočným uzávěrem, vhodný pro průmyslové aplikace, robustní konstrukční provedení.

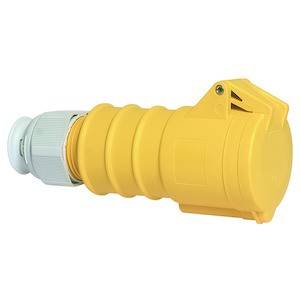

Žlutý, válcový konektor s bílým připojením, určený pro průmyslové aplikace.

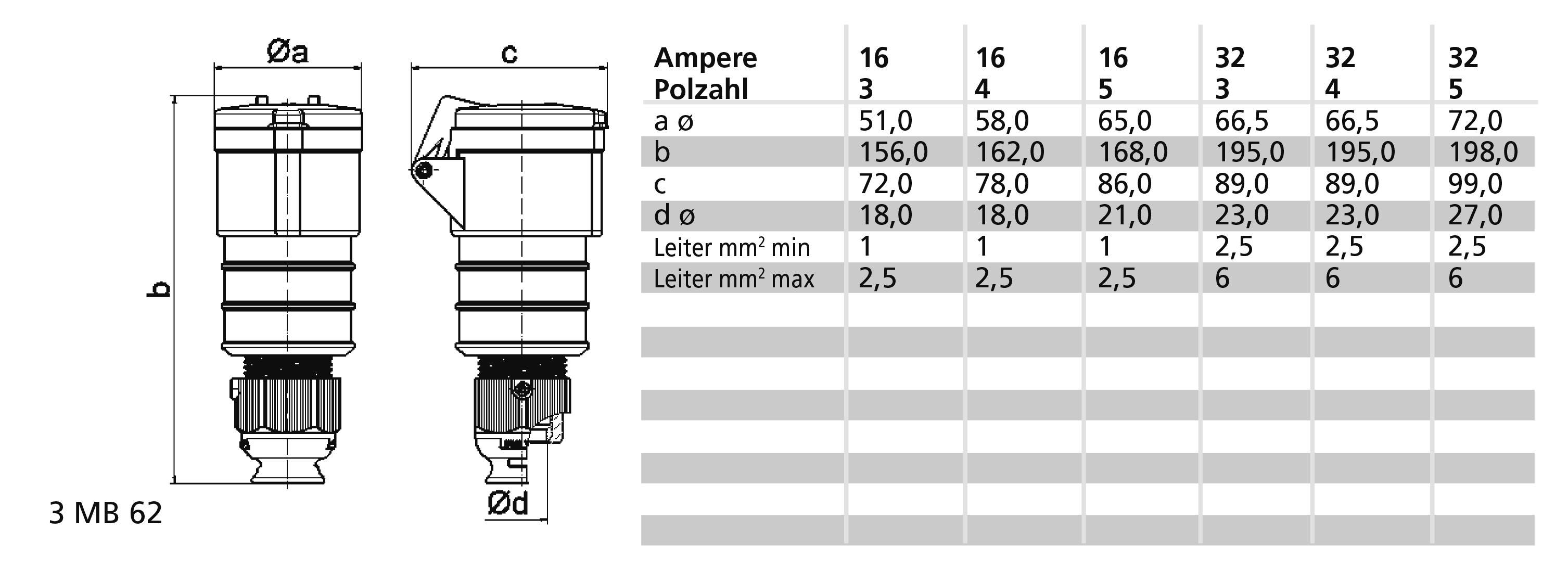

Diagram zástrčky s tabulkou; uvádí rozměry (a-d) v mm a provedení vodičů pro různé ampéry (16-32).

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 301,65 Kč / kus)

2 301,65 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pólů: 4
Napětí podle EN 60309-2: 110 v (50+60 Hz), žlutá
Nastavení času: 4 hod.
Barva: Žlutá
Číslo RAL: 1012
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Směr zapojení: Rovný
Kabelová průchodka: Šroubový spoj
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE propojka

Jmenovité napětí: 110 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP44

Barva: žlutá

Obsah: 1 ks

Pólů: 4

Připojení: svorka

Materiál: Plast

Provozní napětí: 110 V

: 1012

: Gland nut

: 4

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: NE

: 4 h

: Yellow

: 110 V (50+60 Hz) yellow

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3144937 Bals Elektrotechnik 31681 31681 CEE propojka, 16.0 A, 4pólový, 110 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3144937 Bals Elektrotechnik 31681 31681 CEE propojka, 16.0 A, 4pólový, 110 V, 1 ks

Popis

SPOJKA QUICK-CONNECT TE
16 A, 4P (3P+PE), 110 V (100 - 130 V~), 4 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Žlutá RAL 1012
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Žlutosklopené víko RAL 1012, žluté pouzdro RAL 1012, kabelové šroubení RAL 7035
Výška přístroje: 162 mm, šířka přístroje: 58 mm, hloubka přístroje: 78 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 8 mm do max. Průměr 18 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
