Bals Elektrotechnik 28181 28181 CEE měnič fáze, 16.0 A, 5pólová, 400 V, 1 ks

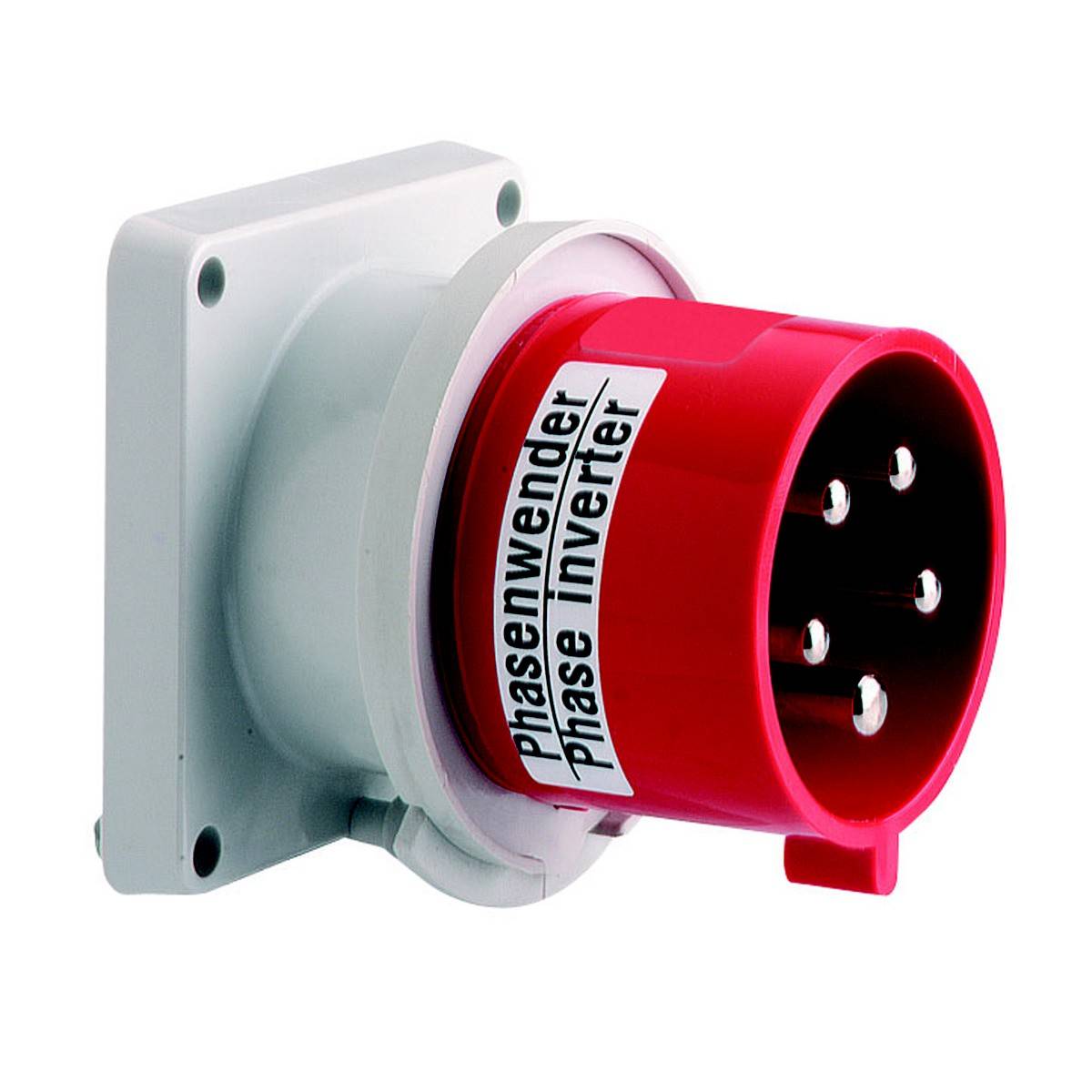

Červený třífázový konektor s nápisem "Phasenwender Phase Inverter", namontovaný na bílém držáku.

Červená průmyslová třífázová zásuvka s nápisem 'Měnič fází'. Vhodná pro průmyslové aplikace.

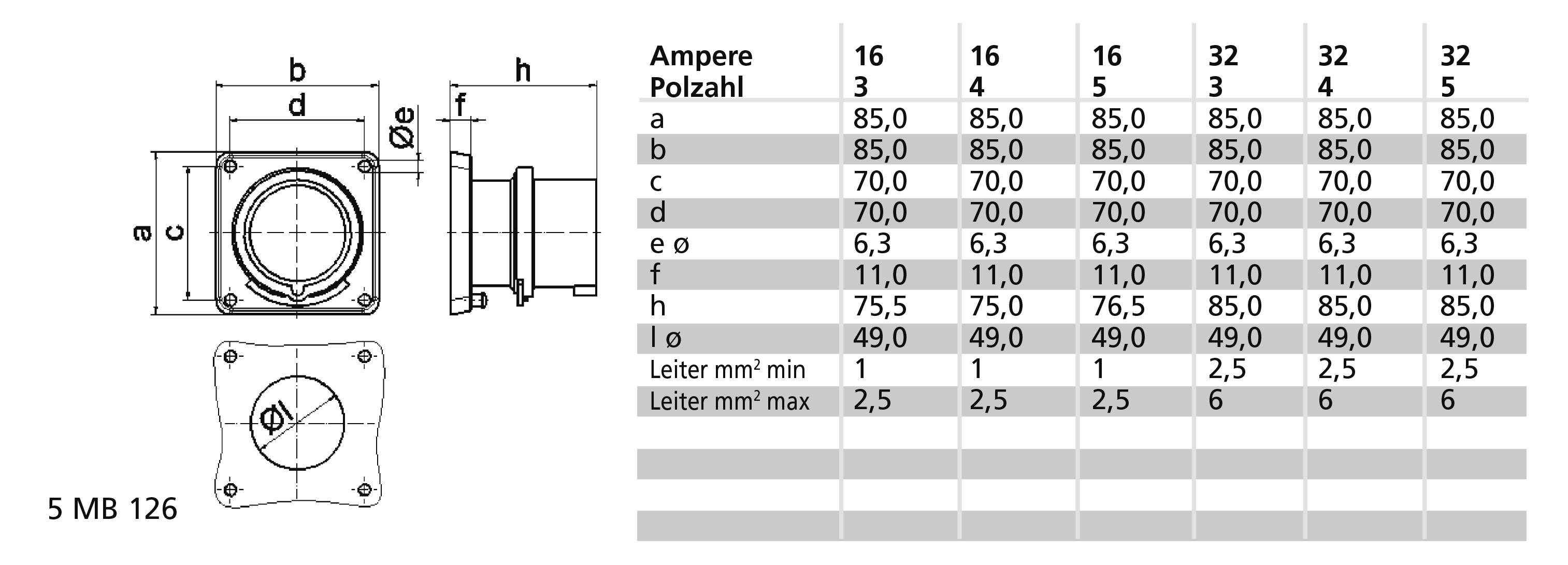

Technický výkres konektoru s rozměry v milimetrech. Tabulka uvádí rozměry 'a' až 'i' a průřezy vodičů pro proudy 16-32 A.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 908,26 Kč / kus)

2 908,26 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Počet pinů: 5
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Ochrana (IP) = IP44
Připojovací technika: Šroubová svorka
Konstrukce: Zástrčka IEC
Fázový měnič: Ano
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE měnič fáze

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Rovná

: IP44

Barva: červená

Obsah: 1 ks

Pólů: 5

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 400 V

Ke stažení

List technických údajů

List technických údajů 3144924 Bals Elektrotechnik 28181 28181 CEE měnič fáze, 16.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3144924 Bals Elektrotechnik 28181 28181 CEE měnič fáze, 16.0 A, 5pólová, 400 V, 1 ks

Popis

Fázový měnič TE jako přídavná přístrojová zástrčka, rovná
16 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: Ostatní
Barva zařízení: Červená RAL 3000, šedé pouzdro RAL 7035
Výška přístroje: 85 mm, šířka přístroje: 85 mm, hloubka přístroje: 77 mm
Rozměr příruby vertikálně: 85 mm, rozměr příruby horizontálně: 85 mm
Rozteč otvorů: Vertikální: 70 mm, rozteč otvorů: 70 mm, horizontální
Další technické vlastnosti: Při použití tohoto konektoru musí být k dispozici montážní část
