Bals Elektrotechnik 24210 24210 CEE měnič fáze, 32.0 A, 5pólová, 230 V, 1 ks

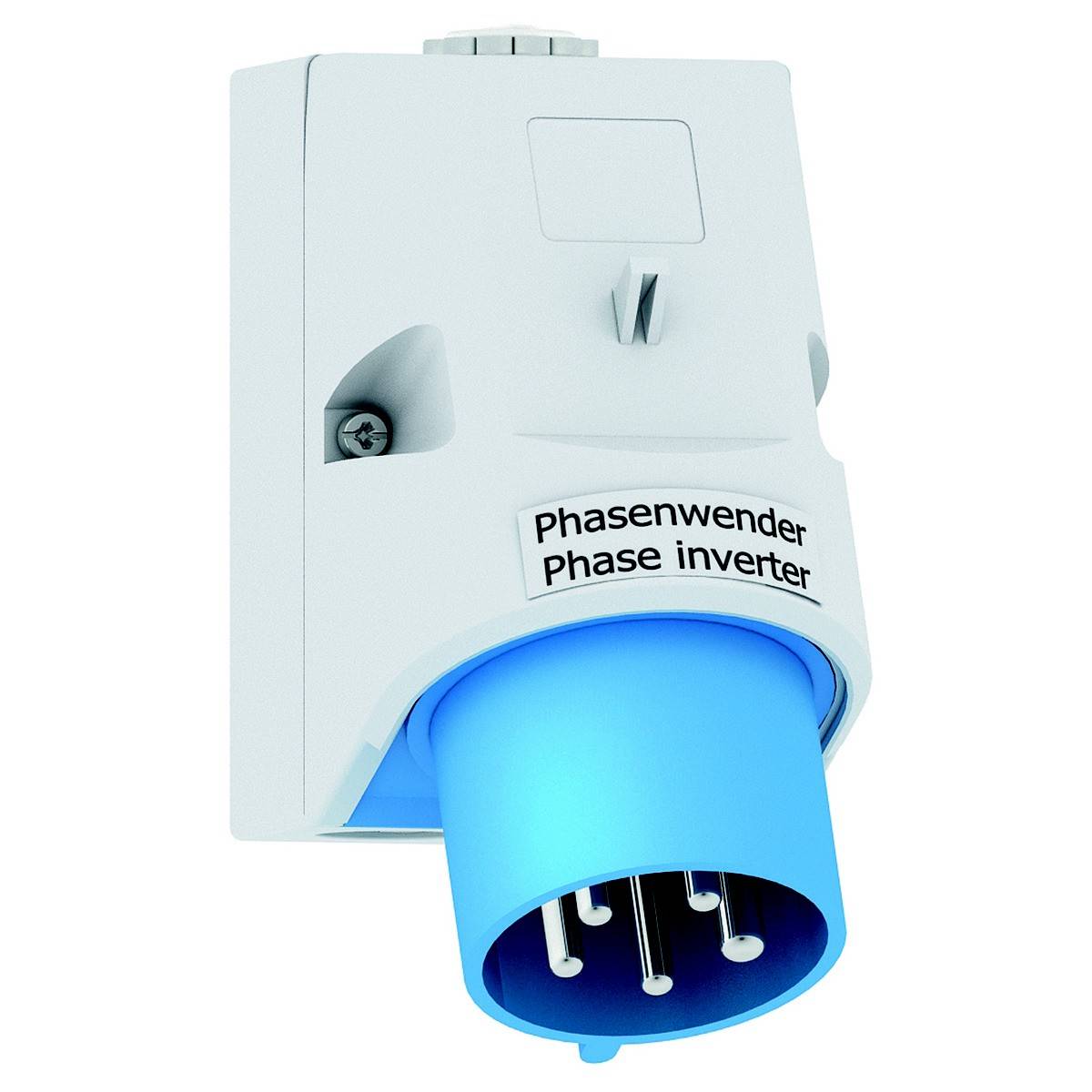

Bílý a modrý elektrický fázový měnič s popiskou "Fázový měnič" na štítku.

Bílý konektor s modrým konektorem, označený štítkem "Fázový invertор". Má několik kovových kolíků.

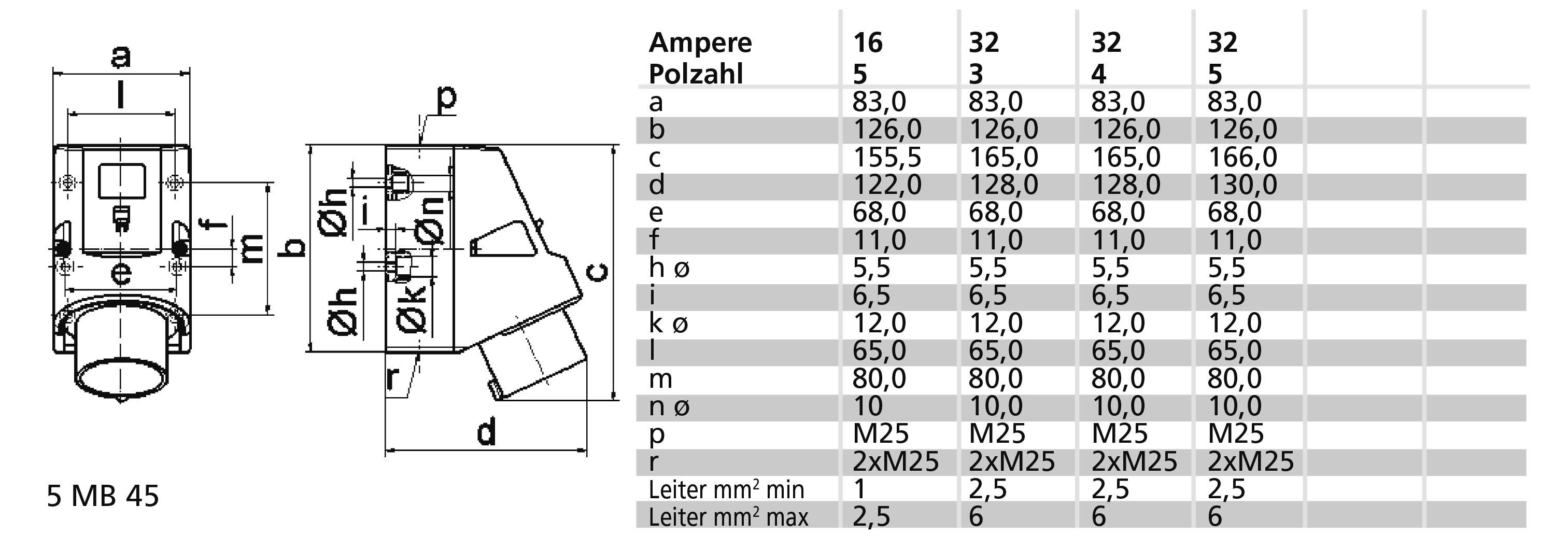

Technický výkres konektoru s rozměry (a-r) v mm. Tabulka zobrazuje rozměry a technické údaje pro ampérové velikosti 16 a 32.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 304,96 Kč / kus)

5 304,96 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 32 A.
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Počet pinů: 5
Nastavení času: 9 hod.
Barva: Modrá
Číslo RAL: 5015
Ochrana (IP) = IP44
Připojovací technika: Šroubová svorka
Konstrukce: Ostatní
Fázový měnič: Ano
Směr zapojení: Zahnutý
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE měnič fáze

Jmenovité napětí: 230 V

Jmenovitý proud: 32.0 A

Jmenovitý proud - filtr: 32 A

Připojení typu A: šroubové svorky

Provedení: Zahnutá

: IP44

Barva: modrá

Obsah: 1 ks

Pólů: 5

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 230 V

Ke stažení

List technických údajů

List technických údajů 3145029 Bals Elektrotechnik 24210 24210 CEE měnič fáze, 32.0 A, 5pólová, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3145029 Bals Elektrotechnik 24210 24210 CEE měnič fáze, 32.0 A, 5pólová, 230 V, 1 ks

Popis

Fázový měnič TE jako nástěnná zástrčka
32 A, 5P (3P+N+PE) 230 V (120/208 - 144/250V~), 9 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Modrá RAL 5015
Velikost pouzdra: 126 x 83 mm (HxB)
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 6,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: 1xM25, nahoře, 2xM25 dole
Barva zařízení: Modrá RAL 5015, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035
Výška přístroje: 166 mm, šířka přístroje: 83 mm, hloubka přístroje: 130 mm
Další technické vlastnosti: Vedení je otevřené jednou nahoru a dvakrát dolů uzavřeno, spodní část krytu je otočná o 180°, na spodní straně pouzdra se nachází 4 montážních otvorů pro odlomení

Tento text byl přeložen strojově.
