Bals Elektrotechnik 2287 2287 CEE měnič fáze, 32.0 A, 5pólová, 230 V, 1 ks

Červený CEE konektor s označením přepínače fází, který ukazuje typickou konstrukční strukturu průmyslových elektrických konektorů.

Modrý průmyslový konektor s více kolíky a nápisem "Fázový měnič". Používá se pro elektrické napájecí spoje.

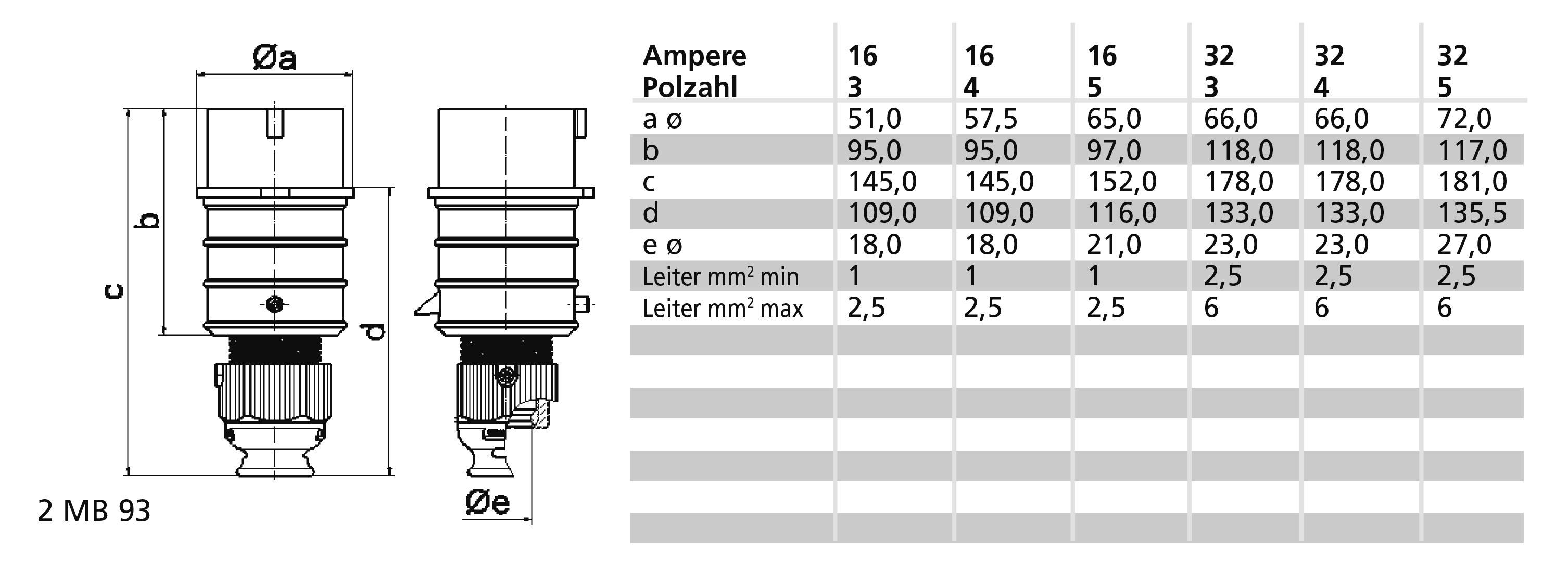

"Technický výkres zástrčky s rozměry" a tabulka: Proudová intenzita (16-32 ampérů), Počet pólů (3-5), Rozměry (a-e) v milimetrech.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 552,89 Kč / kus)

3 552,89 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 32 A.
Počet pinů: 5
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Nastavení času: 9 hod.
Barva: Modrá
Číslo RAL: 5015
Fázový měnič: Ano
Ochrana (IP) = IP44
Připojovací technika: Šroubová svorka
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE měnič fáze

Jmenovité napětí: 230 V

Jmenovitý proud: 32.0 A

Jmenovitý proud - filtr: 32 A

Připojení typu A: šroubové svorky

Provedení: Rovná

: IP44

Barva: modrá

Obsah: 1 ks

Pólů: 5

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 230 V

Ke stažení

List technických údajů

List technických údajů 3147132 Bals Elektrotechnik 2287 2287 CEE měnič fáze, 32.0 A, 5pólová, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147132 Bals Elektrotechnik 2287 2287 CEE měnič fáze, 32.0 A, 5pólová, 230 V, 1 ks

Popis

Fázový měnič TE
32 A, 5P (3P+N+PE) 230 V (120/208 - 144/250V~), 9 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Modrá RAL 5015
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 6,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Modrá RAL 5015, kabelové šroubení šedá RAL 7035, barva krytu: Modrá RAL 5015
Výška přístroje: 181 mm, šířka přístroje: 72 mm, hloubka přístroje: 87 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 13 mm do max. Průměr 27 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
