Name: Bals Elektrotechnik 2129 2129 CEE zástrčka, 16.0 A, 4pólový, 230 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146945
Availability: BackOrder

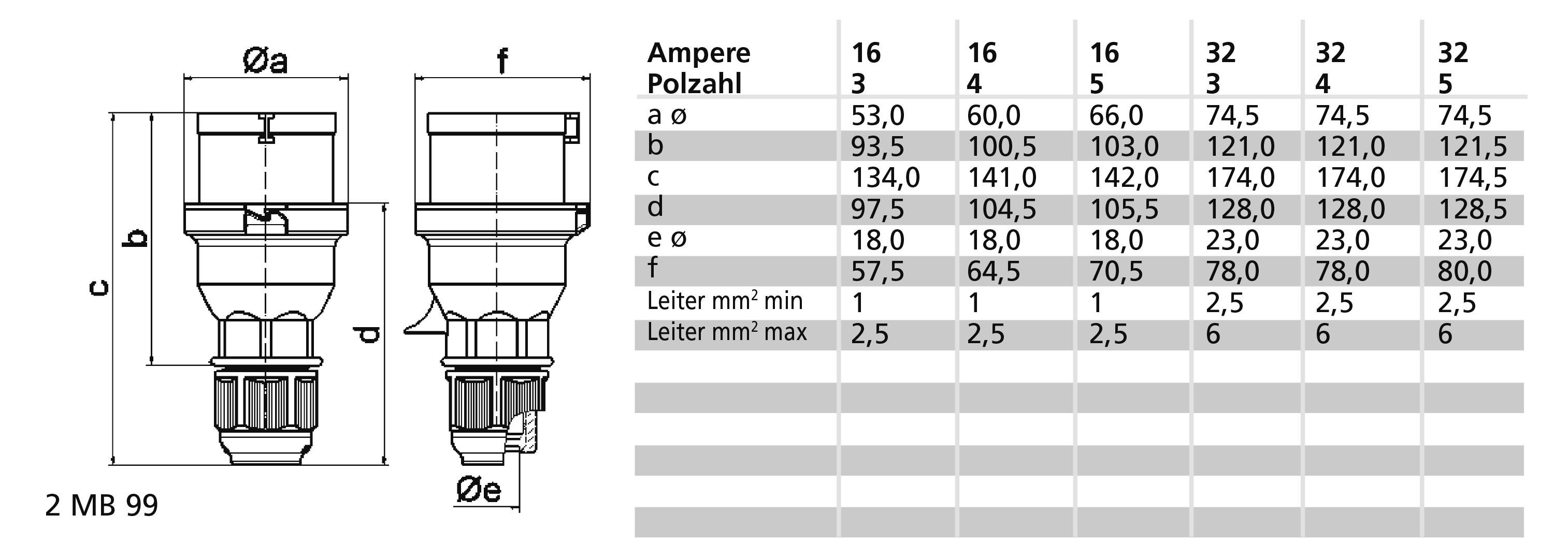

Technický výkres zástrčky s tabulkou. Tabulka zobrazuje rozměry v mm pro proudové hodnoty 16, 32 a počet pólů 3-5. Rozměry zahrnují a, b, c, d, e, f a průměr vodiče.

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Pá 20. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 045,45 Kč / kus)

1 045,45 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pólů: 4
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Nastavení času: 9 hod.
Barva: Modrá
Číslo RAL: 5015
Fázový měnič: ne
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 230 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP44

Barva: modrá

Obsah: 1 ks

Pólů: 4

Připojení: svorka

Materiál: Plast

Provozní napětí: 230 V

: 5015

: Gland nut

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: NE

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146945 Bals Elektrotechnik 2129 2129 CEE zástrčka, 16.0 A, 4pólový, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146945 Bals Elektrotechnik 2129 2129 CEE zástrčka, 16.0 A, 4pólový, 230 V, 1 ks

Popis

Zástrčka QUICK Connect
16 A, 4P (3P+PE), 230 V (200 - 250 V~), 9 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Modrá RAL 5015
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Modrá RAL 5015, barva krytu šedá RAL 7035, kabelové šroubení šedá RAL 7035
Výška přístroje: 146 mm, šířka přístroje: 60 mm, hloubka přístroje: 65 mm
Další technické vlastnosti: Se šroubovacím uzávěrem MULTI-GRIP a integrovaným odlehčením v tahu, spojení částí krytu je bez šroubování. Otevření pomocí šroubováku je možné, pro kabely s min. Průměr od 8 mm do max. Průměr 18 mm
