Name: Bals Elektrotechnik 21060 21060 CEE zástrčka, 63.0 A, 5pólová, 500 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146427
Availability: BackOrder

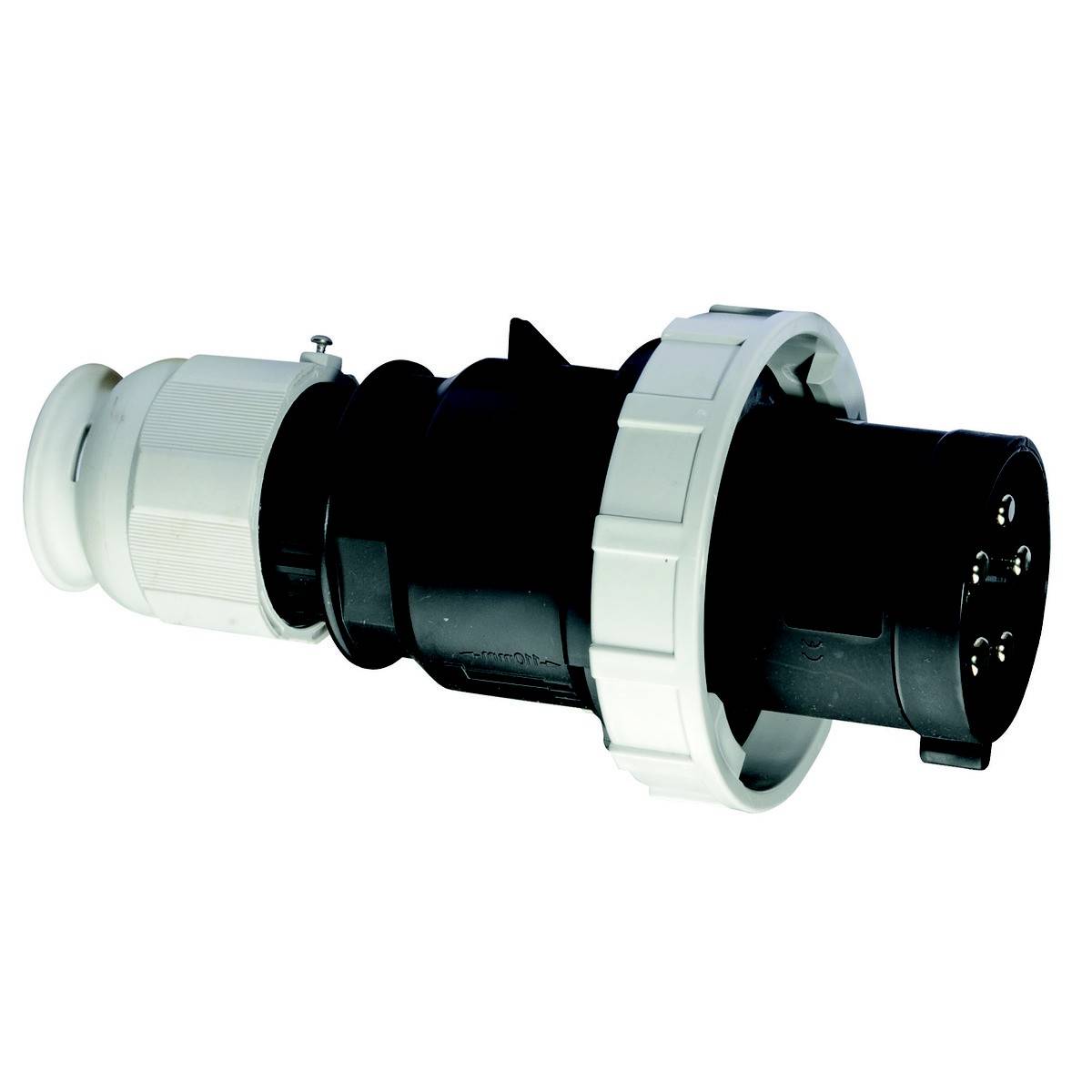

Černobílý elektrický konektor s kulatou zástrčkou a několika kolíky, umístěný před bílým pozadím.

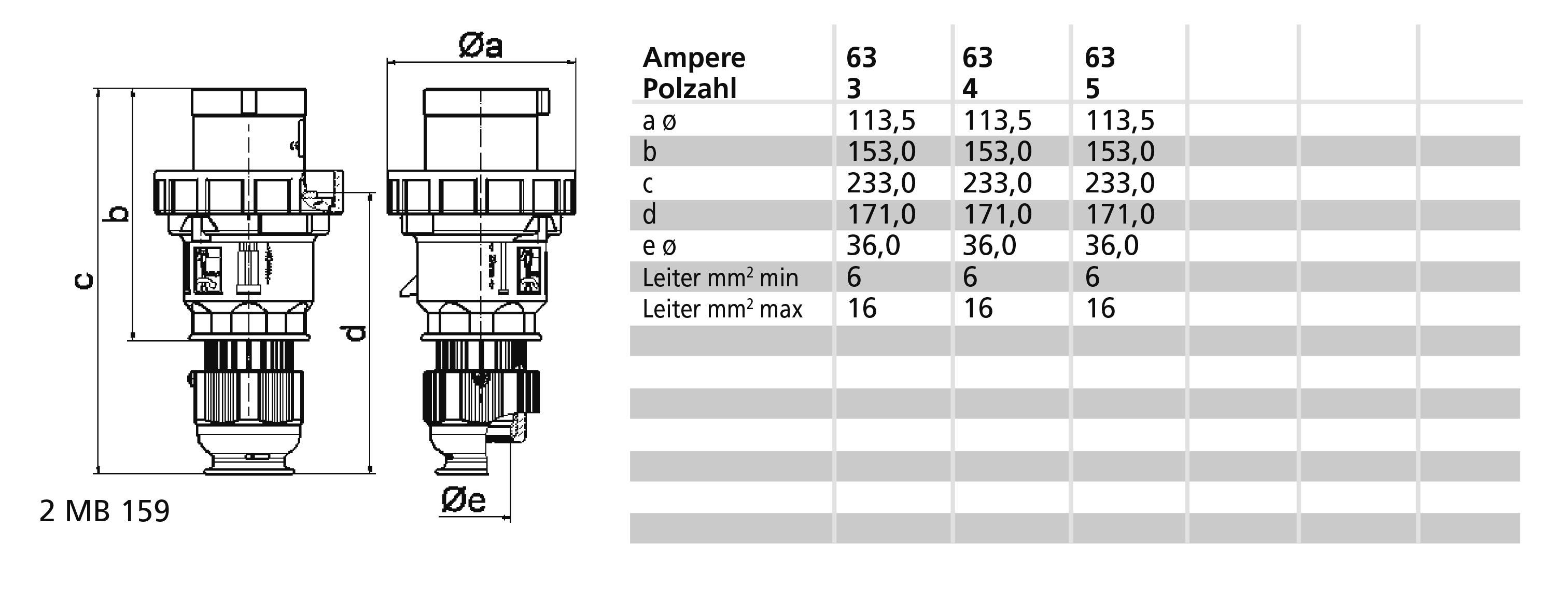

Technický výkres konektoru s tabulkou. Tabulka zobrazuje ampérové hodnoty (63, 63, 63), počet pólů (3, 4, 5) a rozměry (a-e).

Elektrický konektor s černým pouzdrem a bílými prvky. Vhodný pro průmyslové aplikace.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Út 24. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 491,74 Kč / kus)

6 491,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 63 A.
Počet pinů: 5
Napětí podle EN 60309-2: 500 v (50+60 Hz), černá
Nastavení času: 7 hod.
Barva: Černá
Číslo RAL: 9005
Fázový měnič: ne
Stupeň krytí (IP): IP67
Připojovací technika: Šroubová svorka
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 500 V

Jmenovitý proud: 63.0 A

Jmenovitý proud - filtr: 63 A

Připojení typu A: šroubové svorky

Provedení: Rovná

: IP67

Barva: černá

Obsah: 1 ks

Pólů: 5

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 500 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146427 Bals Elektrotechnik 21060 21060 CEE zástrčka, 63.0 A, 5pólová, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146427 Bals Elektrotechnik 21060 21060 CEE zástrčka, 63.0 A, 5pólová, 500 V, 1 ks

Popis

Zástrčka TE
63A 5P (3P+N+PE) 500 V (277/480 - 288/500V~) 7 H IP67
Frekvence: 50 / 60Hz
Technická barva: Černá RAL 9005
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 16,0 mm2
Materiál pouzdra: polyamid
Připojení: Šroubové svorky jako rámové svorky
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Šedě šedý RAL 7035, límec černý RAL 9005, bajonetový kroužek šedý RAL 7035, kabelové šroubení šedá RAL 7035, krytka černá RAL 9005
Výška přístroje: 234 mm, šířka přístroje: 114 mm, hloubka přístroje: 114 mm
Další technické vlastnosti: Pro kabel s min. Průměr 16 mm až max. Průměr 36 mm, spojení částí je bez šroubů a je aretováno zacvakávacím uzávěrem. Otevření pomocí šroubováku je možné, se kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, dalšími otvory pro přívod vody a aretačním šroubem

Tento text byl přeložen strojově.
