Name: Bals Elektrotechnik 1788 1788 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3147406
Availability: BackOrder

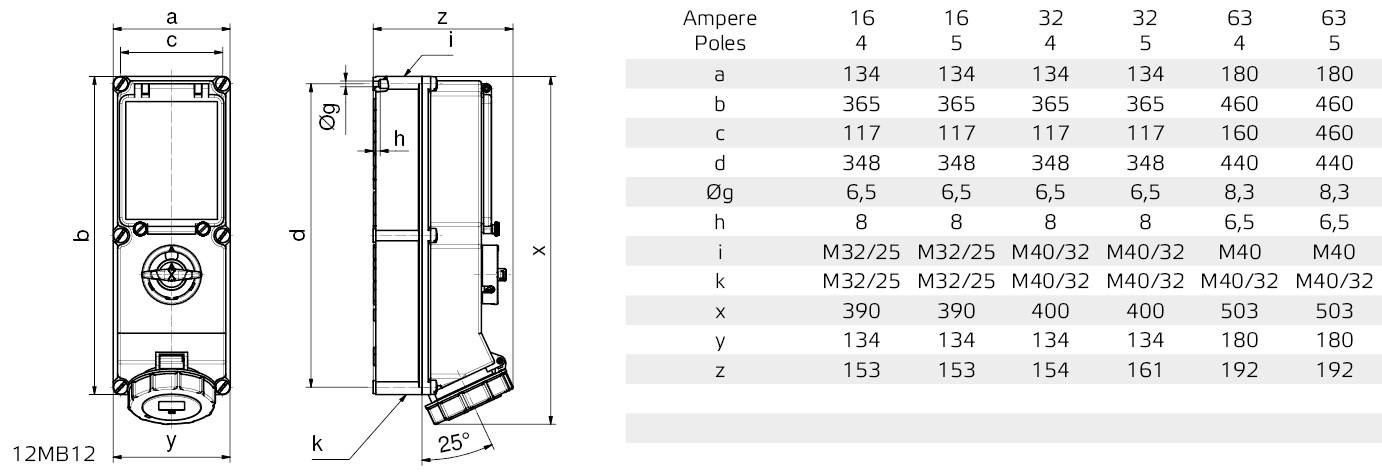

Technický výkres elektrického spínače s rozměry a tabulkou. Tabulka zobrazuje rozměry podle ampérů a počtu pólů.

Bals Elektrotechnik

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (21 623,97 Kč / kus)

21 623,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Stupeň krytí (IP): IP67
Spínač: Vypínač bez aretace
Provedení spínače: Speciální spínač
S proudovým chráničem: ne
Prázdná místa na nosnou lištu: ne
Materiál pláště: Plast
Provedení: Spodní díl a horní díl
Ochrana: D pojistka
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Vlastnosti: se spínačem zap/vyp

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Žíly: 5

Provedení: Spodní díl a horní díl

: IP67

Barva: červená

Rozm.: (d x š x v) 153 x 134 x 390 mm

Délka: 153 mm

Šířka: 134 mm

V: 390 mm

Obsah: 1 ks

Pólů: 5

Materiál: plast

Provozní napětí: 400 V

UKCA: bezvýznamný

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147406 Bals Elektrotechnik 1788 1788 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

Popis

Nástěnná zásuvka TE odpojitelná, s možností upevnění
16 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP67
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Velikost pouzdra: 365 x 134 mm (HxB)
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 4,0 mm2
Materiál skříňky: Polykarbonát
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Ochrana: D pojistka
Kabelová průchodka: 1xM32/M25, nahoře, 1xM32/M25 dole
Barva zařízení: Pracovní klapka kouřová, skládací víko červená RAL 3000, bajonetový kroužek šedý RAL 7035, šrouby krytu šedá RAL 7035, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035, spínací páčka šedá RAL 7035
Výška přístroje: 390 mm, šířka přístroje: 134 mm, hloubka přístroje: 153 mm
Další technické vlastnosti: Vedení je otevřené dvakrát nahoře a dvakrát dolů, uzamykatelné v poloze 0 až pro 3 třmenových zámků s průměrem postranic až 7 mm, patice D II 3pól je k dispozici pod ovládací klapkou
