Name: Bals Elektrotechnik 17596 17596 CEE zásuvka na stěnu, 63.0 A, 5pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146864
Availability: BackOrder

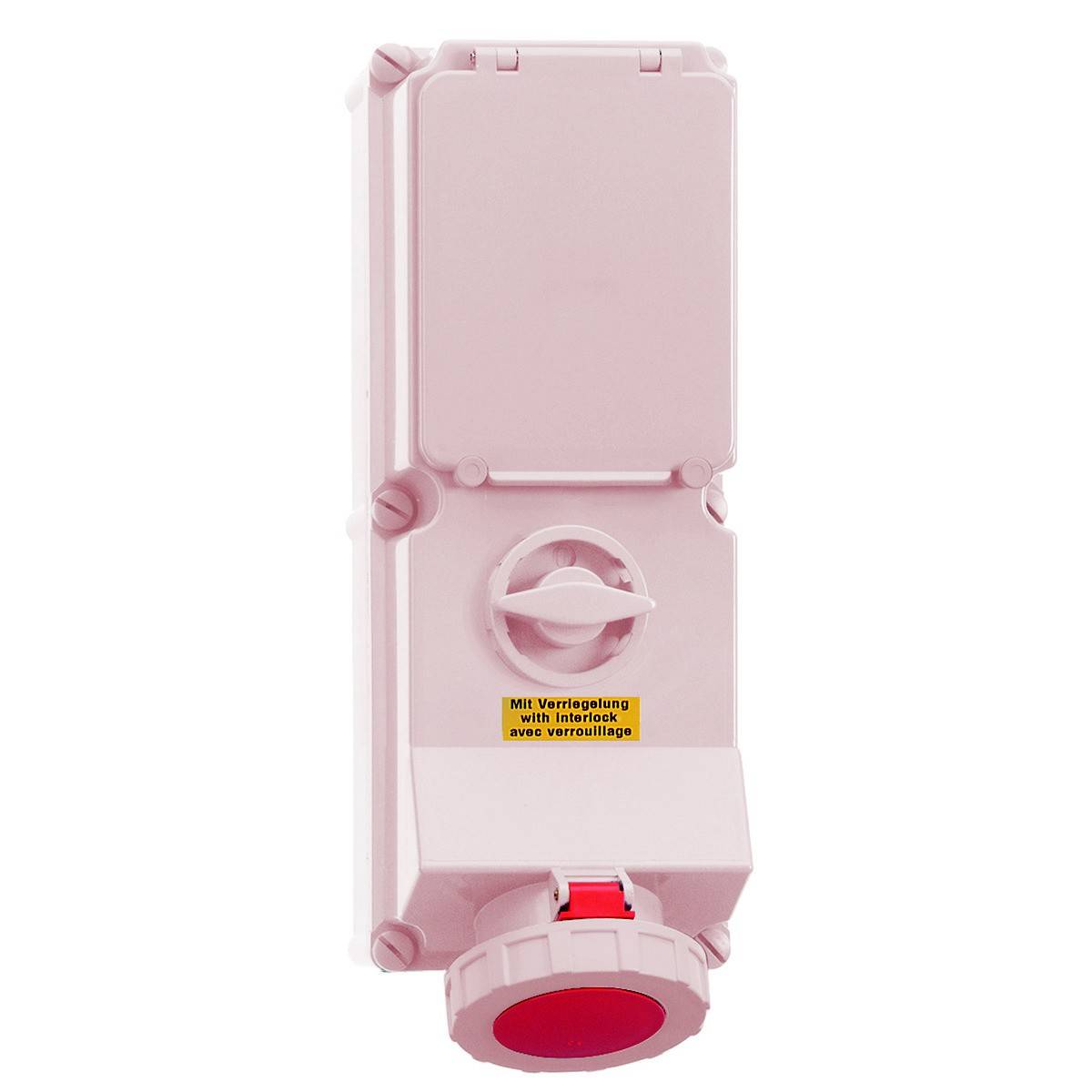

Růžové elektrické řídicí zařízení s červeným otočným spínačem a žlutou cedulkou s nápisem „S předběžnou rezervací".

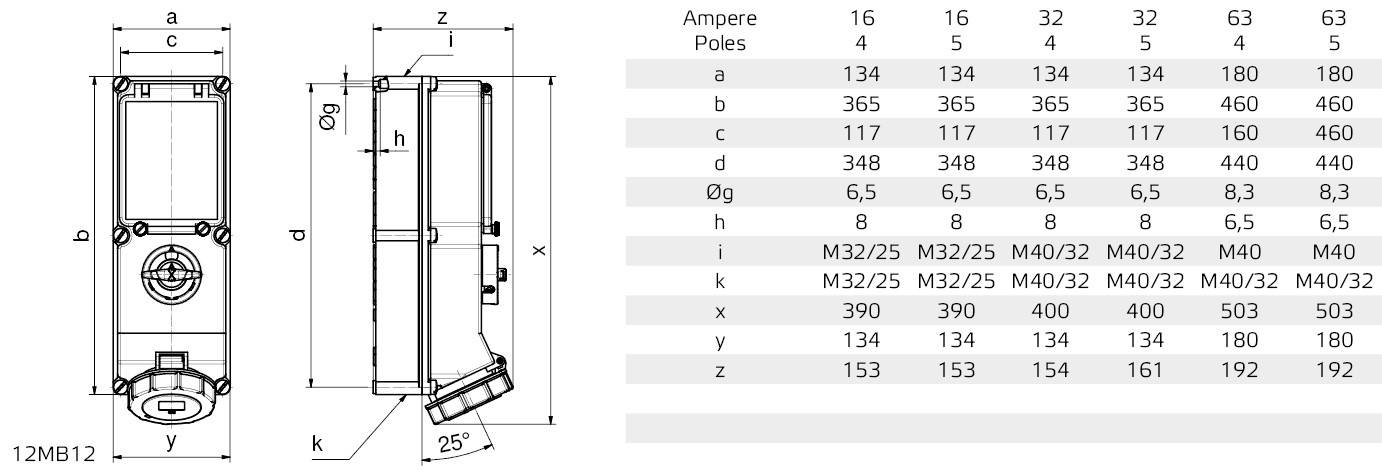

Technický výkres elektrické součástky s tabulkovými údaji rozměrů a technických specifikací, včetně ampérů a pólů.

Červený, vodotěsný solární zásuvkový spoj, namontovaný vertikálně, s krytem a otočným mechanismem pro bezpečné elektrické propojení.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (62 896,69 Kč / kus)

62 896,69 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 63 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Stupeň krytí (IP): IP67
Spínač: Mechanické zablokování
Provedení spínače: Speciální spínač
S proudovým chráničem: Ano
Prázdná místa na nosnou lištu: ne
Materiál pláště: Plast
Provedení: Spodní díl a horní díl
Zabezpečení: Pojistka D0
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Vlastnosti: mechanické zajištění

Jmenovité napětí: 400 V

Jmenovitý proud: 63.0 A

Jmenovitý proud - filtr: 63 A

Připojení typu A: CEE zástrčka 63 A 5pólová

Žíly: 5

Provedení: Spodní díl a horní díl

: IP67

Barva: červená

Rozm.: (d x š x v) 192 x 180 x 503 mm

Délka: 192 mm

Šířka: 180 mm

V: 503 mm

Obsah: 1 ks

Pólů: 5

Materiál: plast

Provozní napětí: 400 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146864 Bals Elektrotechnik 17596 17596 CEE zásuvka na stěnu, 63.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146864 Bals Elektrotechnik 17596 17596 CEE zásuvka na stěnu, 63.0 A, 5pólová, 400 V, 1 ks

Popis

Nástěnná zásuvka TE odpojitelná, s uzávěrem, zajištěná
63A 5 P (3P+N+PE) 400 V (200/346 - 240/415 V~) 6 H IP67
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Velikost pouzdra: 460 x 180 mm (HxB)
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 25,0 mm2
Materiál krytu: Polykarbonát-polyethylentereftalát, béžová
Připojovací technika: Šroubové svorky jako rámové svorky s Kontex kontaktem
Zabezpečení: Pojistka D0
PROUDOVÝ chránič: FI 63 / 0,03 a 4p
Kabelová průchodka: 1xM40, nahoře, 1xM40/M32
Barva zařízení: Bajonetový kroužek lightbége, horní část krytu lightbéžová, zaklapovací víko červené RAL 3000, spodní část krytu lightbéžová, ovládací klapka lightbéžová, doběhitá béžová, šroub k krytu lightbéžová
Výška přístroje: 503 mm, šířka přístroje: 180 mm, hloubka přístroje: 192 mm
Další technické vlastnosti: Vedení je jednou shora i dvakrát dolů otevřené, v poloze 0 uzamykatelné až pro 4 třmenových zámků s průměrem oblouku až 7 mm, pojistka D 02 3pólová pod ovládací klapkou, s vestavěným spínačem FI 63/0,03 A. 4pól
