Name: Bals Elektrotechnik 17306 17306 CEE zásuvka na stěnu, 63.0 A, 5pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146866
Availability: BackOrder

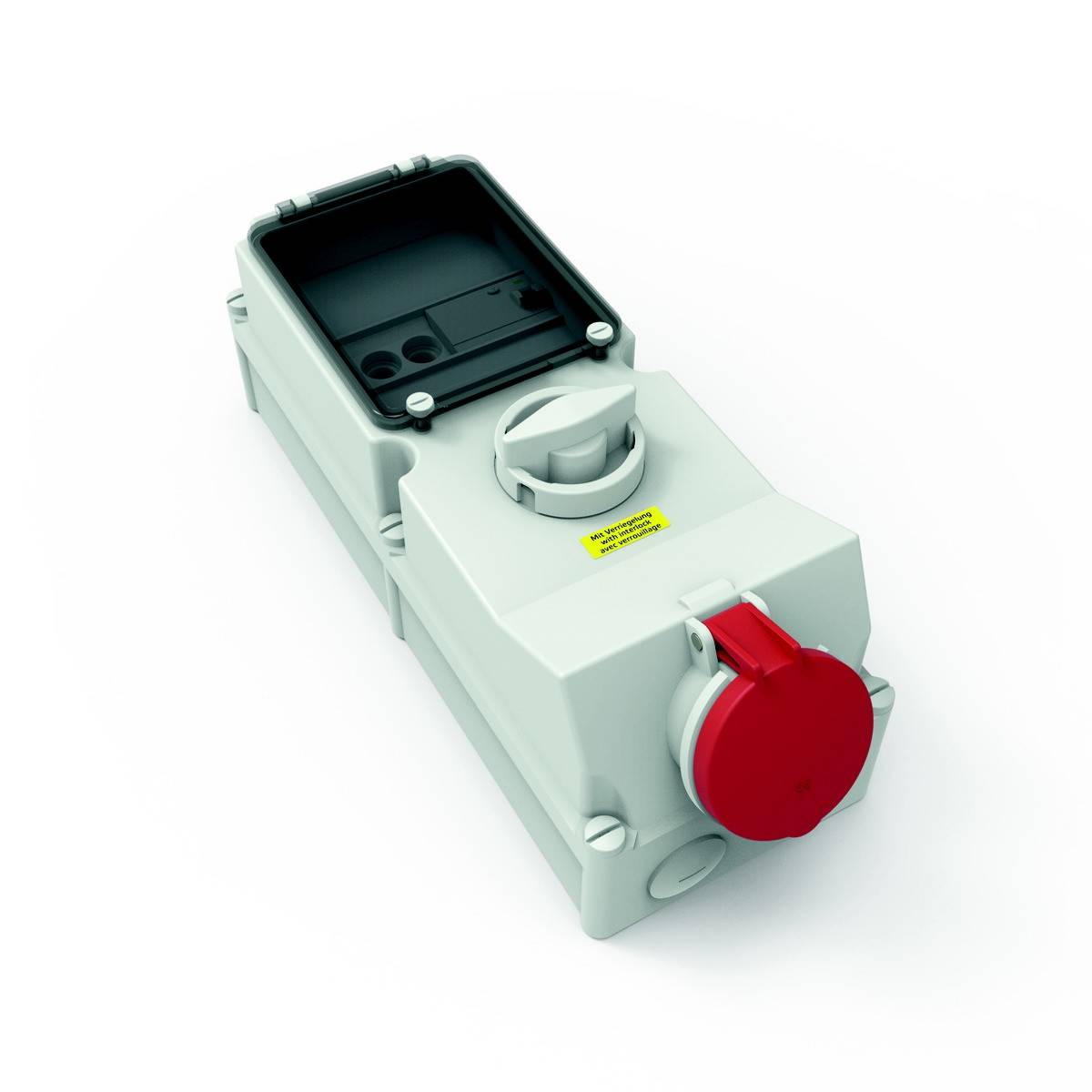

Průmyslová zásuvka s červeným otočným přepínačem a otevřeným krytem na bílém pozadí, vhodná pro vysokonapěťové aplikace.

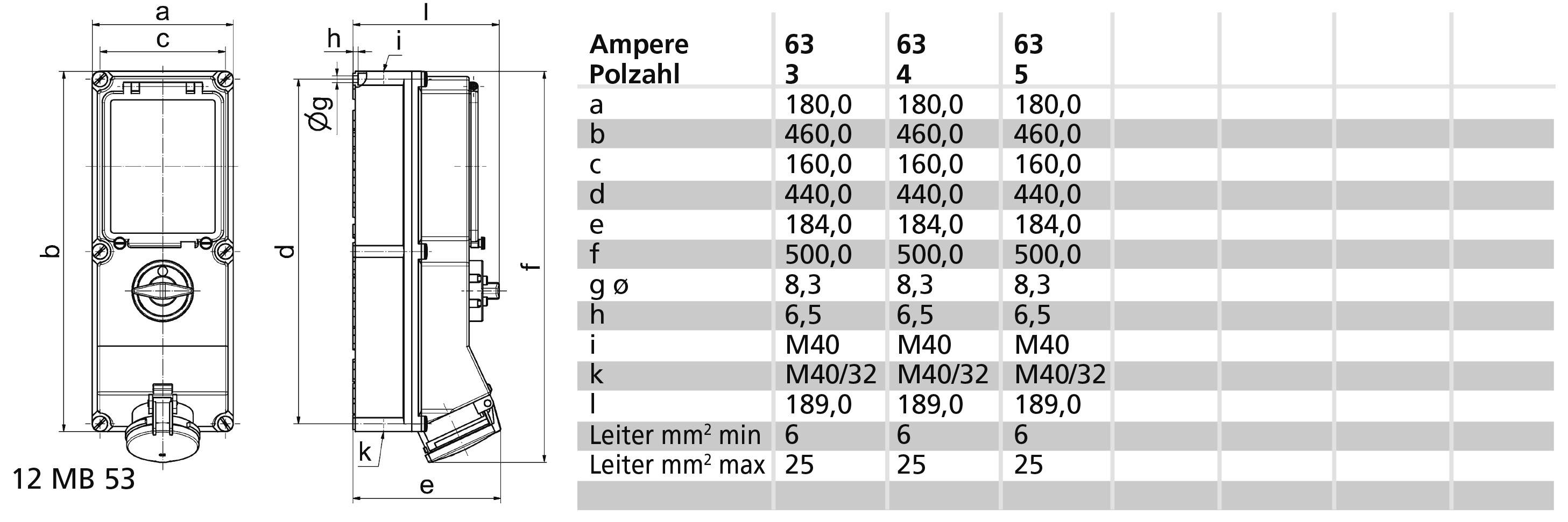

Technický výkres šikmého zástrčného konektoru s rozměry. Tabulka uvádí rozměry pro 63 ampérů a počet pólů 3 až 5. Hlavní rozměry: a=460, b=460, c=460 mm.

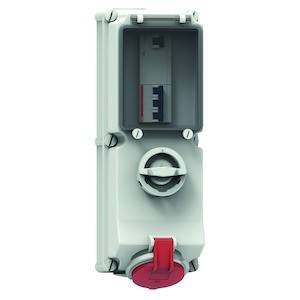

Bílý rozváděč s červeným vypínačem namontovaný na stěně. Bezpečně zapíná nebo vypíná elektronická zařízení.

Bílý elektrický přístroj s červeným otočným knoflíkem a černou částí pouzdra.

1/4

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Pá 20. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (65 371,07 Kč / kus)

65 371,07 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 63 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Ochrana (IP) = IP44
Spínač: Vypínač bez aretace
Provedení spínače: Speciální spínač
S proudovým chráničem: Ano
Prázdná místa na nosnou lištu: ne
Materiál pláště: Plast
Provedení: Spodní díl a horní díl
Zabezpečení: Pojistka D0
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Vlastnosti: se spínačem zap/vyp

Jmenovité napětí: 400 V

Jmenovitý proud: 63.0 A

Jmenovitý proud - filtr: 63 A

Žíly: 5

Provedení: Spodní díl a horní díl

: IP44

Barva: červená

Rozm.: (d x š x v) 191 x 180 x 500 mm

Délka: 191 mm

Šířka: 180 mm

V: 500 mm

Obsah: 1 ks

Pólů: 5

Materiál: plast

Provozní napětí: 400 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146866 Bals Elektrotechnik 17306 17306 CEE zásuvka na stěnu, 63.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146866 Bals Elektrotechnik 17306 17306 CEE zásuvka na stěnu, 63.0 A, 5pólová, 400 V, 1 ks

Popis

Odpojitelná nástěnná zásuvka
63A 5 P (3P+N+PE) 400 V (200/346 - 240/415 V~) 6 H IP44
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Velikost pouzdra: 460 x 180 mm (HxB)
Kontaktní nosič/kontakty: Držák je z polyamidu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 25,0 mm2
Materiál skříňky: Polykarbonát
Připojovací technika: Šroubové svorky jako rámové svorky s Kontex kontaktem
Zabezpečení: Pojistka D0
PROUDOVÝ chránič: FI 63 / 0,03 a 4p
Kabelová průchodka: 1xM40, nahoře, 1xM40/M32
Barva zařízení: Pracovní klapka kouřová, skládací víko červené RAL 3000, šrouby k pouzdru šedá RAL 7035, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035, šedá páčka pro spínač RAL 7035
Výška přístroje: 500 mm, šířka přístroje: 180 mm, hloubka přístroje: 191 mm
Další technické vlastnosti: Vedení je jednou shora i dvakrát dolů otevřené, v poloze 0 uzamykatelné až pro 4 třmenových zámků s průměrem oblouku až 7 mm, pojistka D 02 3pólová pod ovládací klapkou, s vestavěným spínačem FI 63/0,03 A. 4pól
