Name: Bals Elektrotechnik 17066 17066 CEE zásuvka na stěnu, 63.0 A, 5pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3135057
Availability: BackOrder

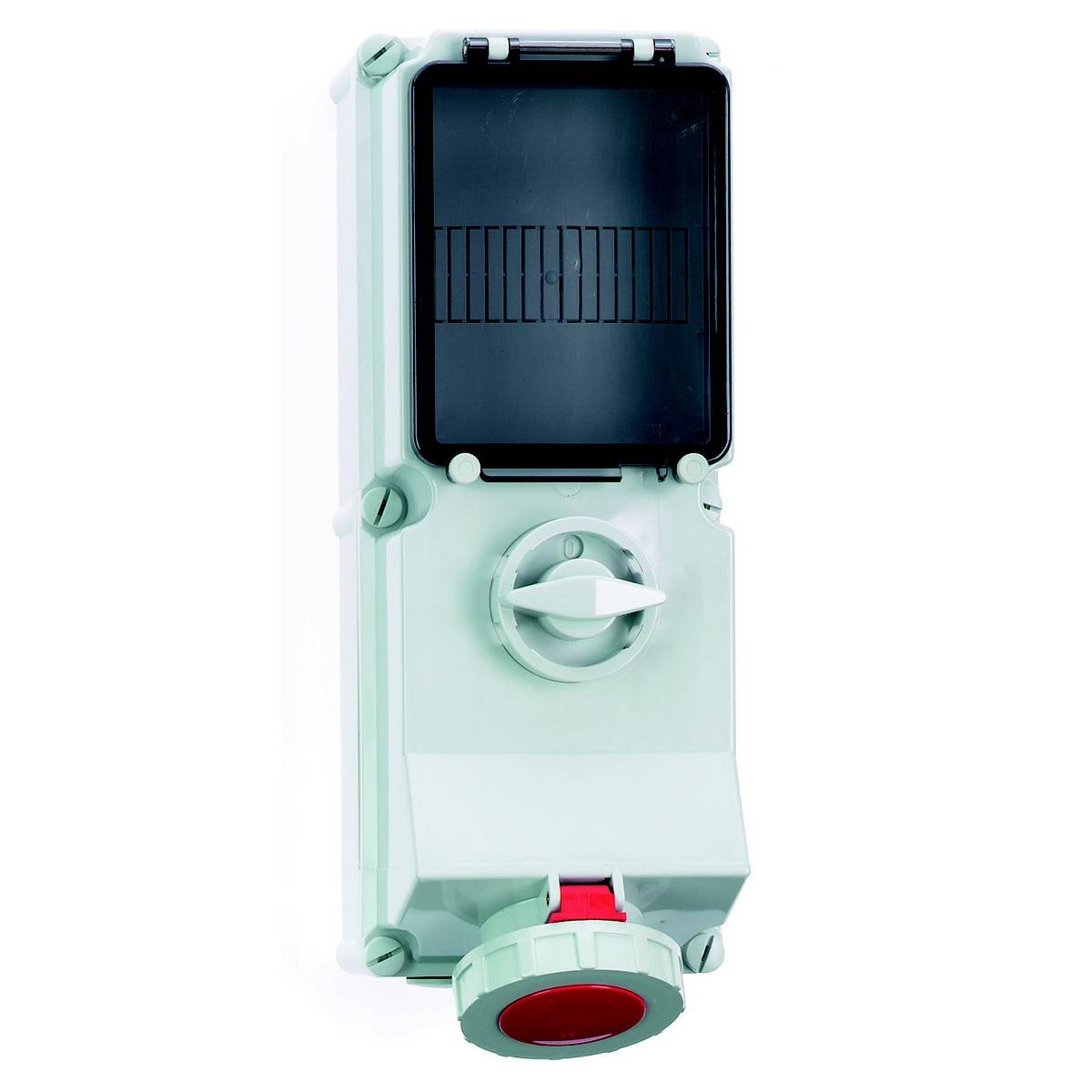

Bílé, krabicovité elektrické zařízení s otočným ovladačem uprostřed a červenou zdířkou dole. Vypadá to jako jistič nebo průmyslová zásuvka.

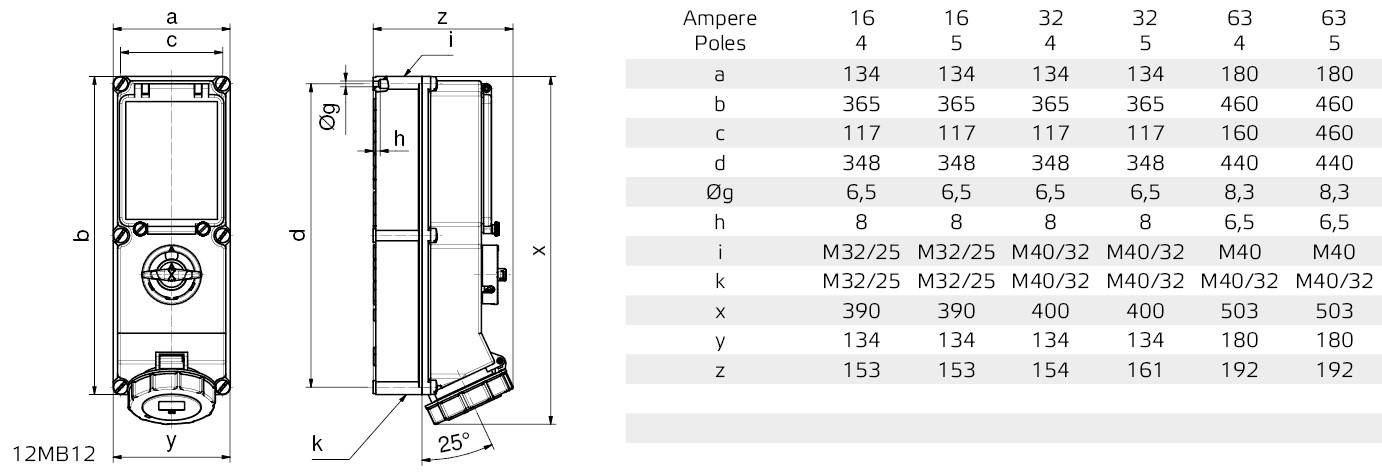

Technický výkres elektrického spínače s rozměry a, b, c, d, e, f, g, h, j, k a příslušnou tabulkou pro ampéry a póly.

1/2

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (38 491,74 Kč / kus)

38 491,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 63 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Stupeň krytí (IP): IP67
Spínač: Vypínač bez aretace
Provedení spínače: Speciální spínač
S proudovým chráničem: ne
Prázdná místa na nosnou lištu: Ano
Materiál pláště: Plast
Provedení: Spodní díl a horní díl
Ochrana: Bez
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Vlastnosti: se spínačem zap/vyp

Jmenovité napětí: 400 V

Jmenovitý proud: 63.0 A

Jmenovitý proud - filtr: 63 A

Připojení typu A: CEE-zásuvka 63 A 5pólová

Žíly: 5

Provedení: Spodní díl a horní díl

: IP67

Barva: červená

Rozm.: (d x š x v) 192 x 180 x 503 mm

Délka: 192 mm

Šířka: 180 mm

V: 503 mm

Obsah: 1 ks

Pólů: 5

Materiál: plast

Provozní napětí: 400 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3135057 Bals Elektrotechnik 17066 17066 CEE zásuvka na stěnu, 63.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3135057 Bals Elektrotechnik 17066 17066 CEE zásuvka na stěnu, 63.0 A, 5pólová, 400 V, 1 ks

Popis

Nástěnná zásuvka TE odpojitelná, s možností upevnění
63A 5 P (3P+N+PE) 400 V (200/346 - 240/415 V~) 6 H IP67
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Velikost pouzdra: 460 x 180 mm (HxB)
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 25,0 mm2
Materiál skříňky: Polykarbonát
Připojovací technika: Šroubové svorky jako rámové svorky s Kontex kontaktem
Ochrana: Bez
Kabelová průchodka: 1xM40, nahoře, 1xM40/M32
Barva zařízení: Pracovní klapka kouřová, skládací víko červená RAL 3000, bajonetový kroužek šedý RAL 7035, šrouby krytu šedá RAL 7035, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035, spínací páčka šedá RAL 7035
Výška přístroje: 503 mm, šířka přístroje: 180 mm, hloubka přístroje: 192 mm
Další technické vlastnosti: Vedení je jednou shora i dvakrát dolů otevřené, v poloze 0 uzamykatelné až pro 4 třmenových zámků s průměrem postranního oblouku až 7 mm, v dolní části krytu je k dispozici nosná lišta, ve vodorovné poloze je kolejnice pro 8 modulů dělení pod ovládací klapkou
