Name: Bals Elektrotechnik 15104 15104 CEE zásuvka na stěnu, 16.0 A, 5pólová, 230 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146600
Availability: BackOrder

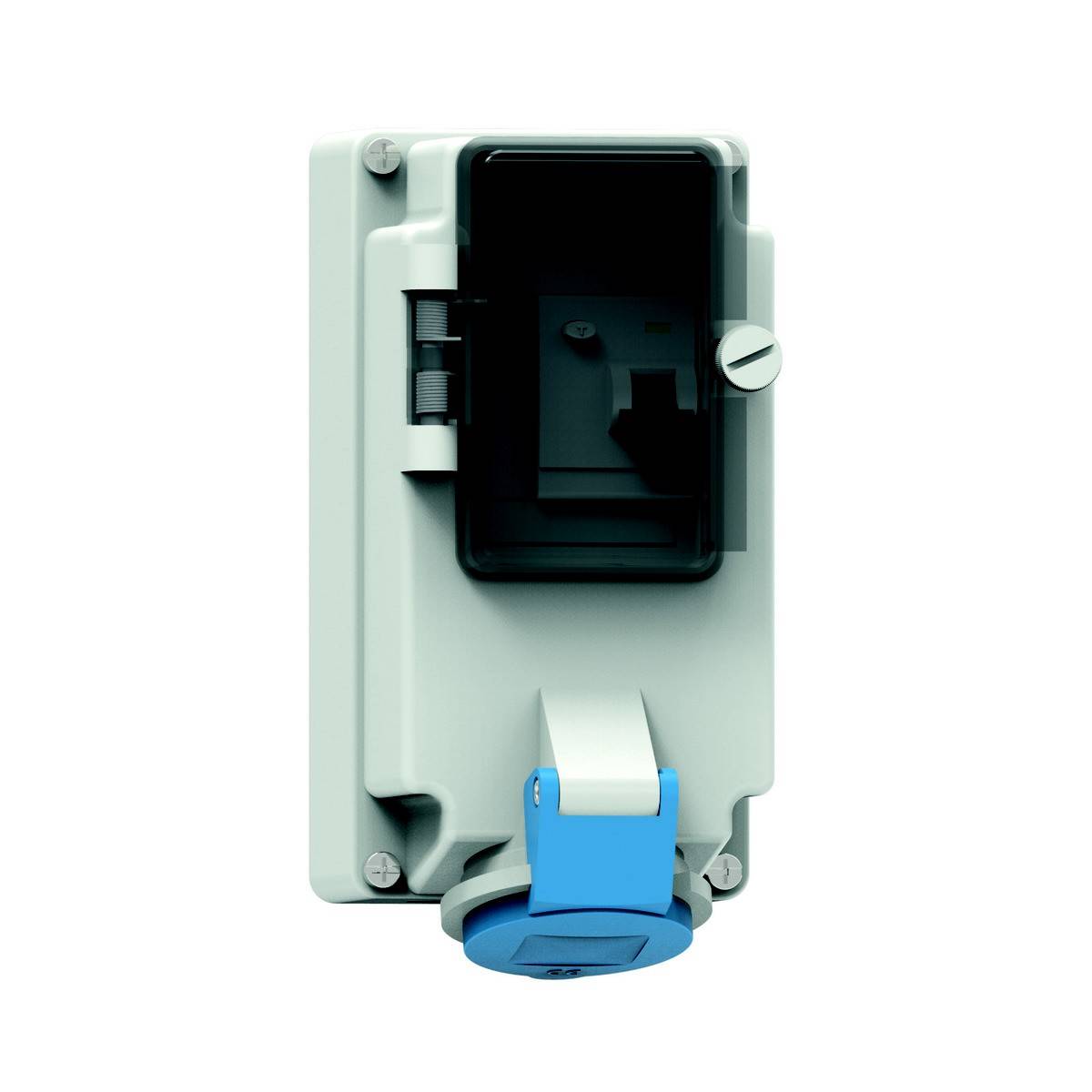

Kombinace zásuvky a jističe v obdélníkovém krytu s převážně šedým designem a modrými akcenty.

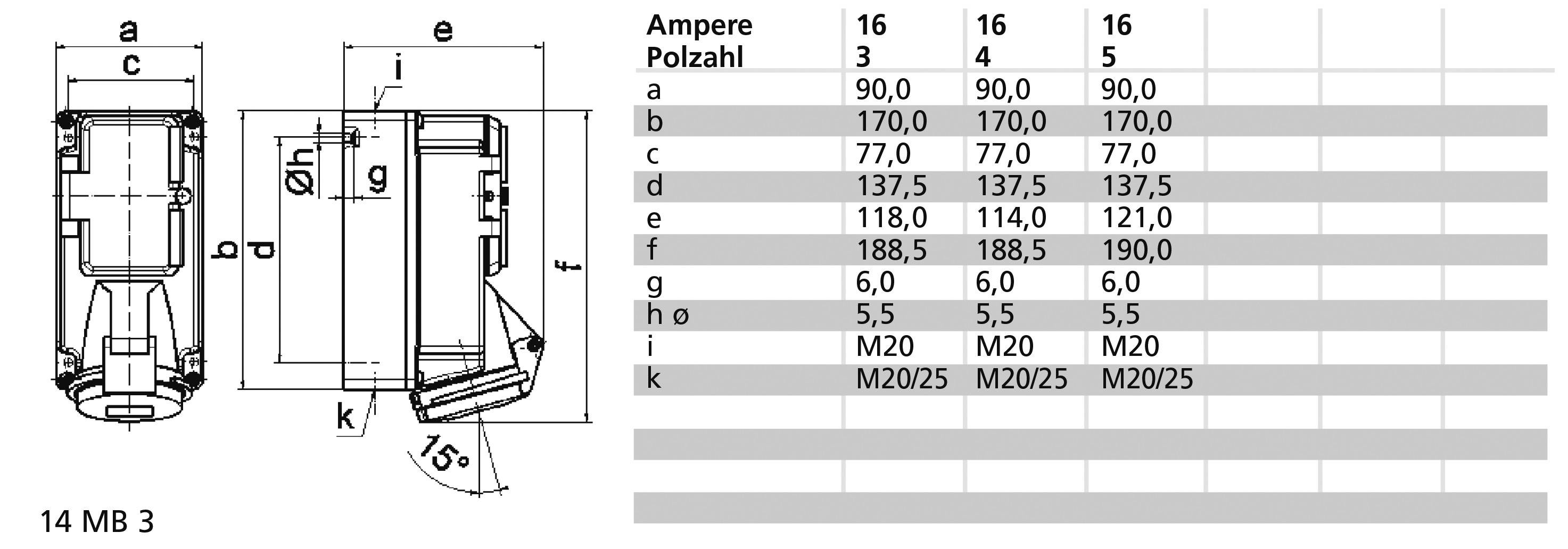

Technický výkres elektrické zástrčky s rozměry. Tabulky znázorňují rozměry v milimetrech pro různé ampérové hodnoty a polarity.

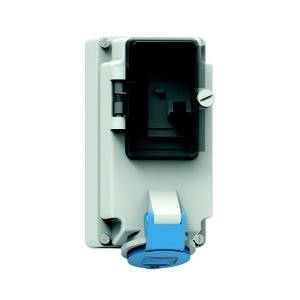

Bílý elektrický nástěnný zásuvkový panel instalovaný vertikálně, s modrým elektrickým vývodem na spodním konci.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (18 516,53 Kč / kus)

18 516,53 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Nastavení času: 9 hod.
Barva: Modrá
Ochrana (IP) = IP44
Spínač: Bez vypínače
Provedení spínače: Bez
S proudovým chráničem: Ano
Prázdná místa na nosnou lištu: ne
Materiál pláště: Plast
Provedení: Spodní díl a horní díl
Zajištění: Ostatní
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Vlastnosti: připojovací svorky bez šroubování

Jmenovité napětí: 230 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Žíly: 5

Provedení: Spodní díl a horní díl

: IP44

Barva: modrá

Rozm.: (š x v) 90 mm x 190 mm

Šířka: 90 mm

V: 190 mm

Obsah: 1 ks

Pólů: 5

Materiál: plast

Provozní napětí: 230 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146600 Bals Elektrotechnik 15104 15104 CEE zásuvka na stěnu, 16.0 A, 5pólová, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146600 Bals Elektrotechnik 15104 15104 CEE zásuvka na stěnu, 16.0 A, 5pólová, 230 V, 1 ks

Popis

Vestavná zásuvka QUICK-Connect TE
16 A, 5 P (3P+N+PE), 230 V (120/208 - 144/250V~), 9 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Modrá RAL 5015
Velikost pouzdra: 170 x 90 mm (HxB)
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 4,0 mm2
Materiál skříňky: Polykarbonát
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Zajištění: Ostatní
PROUDOVÝ chránič: FI 40 / 0,03 a 4p
Kabelová průchodka 1 x M20, 1 x M25/20 dolů
Barva zařízení: Pracovní klapka kouřová, zaklapovací víko modrá RAL 5015, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035
Výška přístroje: 190 mm, šířka přístroje: 90 mm, hloubka přístroje: 122 mm
Další technické vlastnosti: Vedení je jednou otevřeno nahoru a dvakrát dolů uzavřeno, spodní část krytu je otočná o 180°, s vestavěným ochranným spínačem 40/0,03 a 4pól

Tento text byl přeložen strojově.
