Name: Bals Elektrotechnik 12801 12801 CEE zásuvka, 32.0 A, 5pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146082
Availability: BackOrder

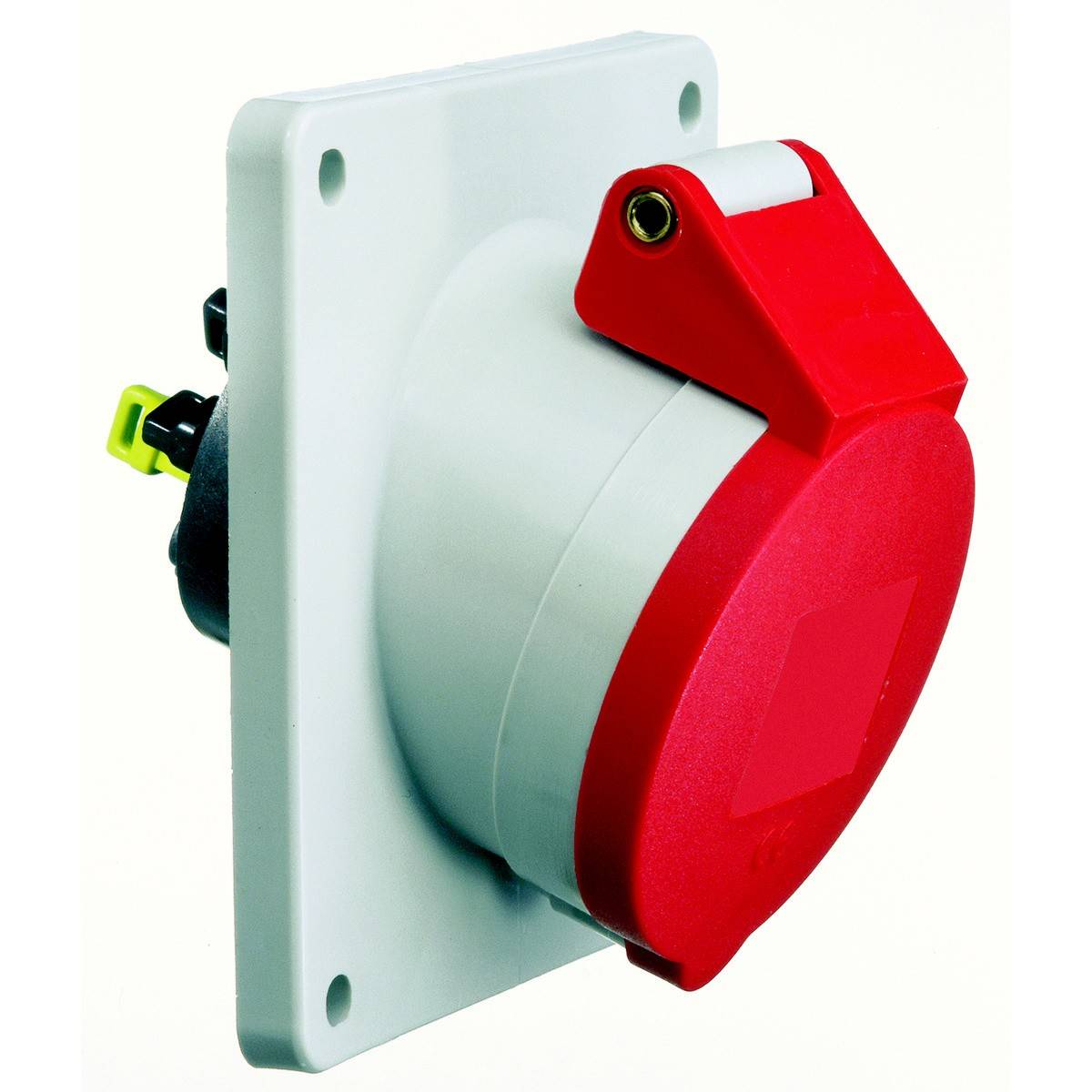

Červený a bílý průmyslový konektor namontovaný na stěně, vhodný pro vysoce výkonné připojení v průmyslových aplikacích.

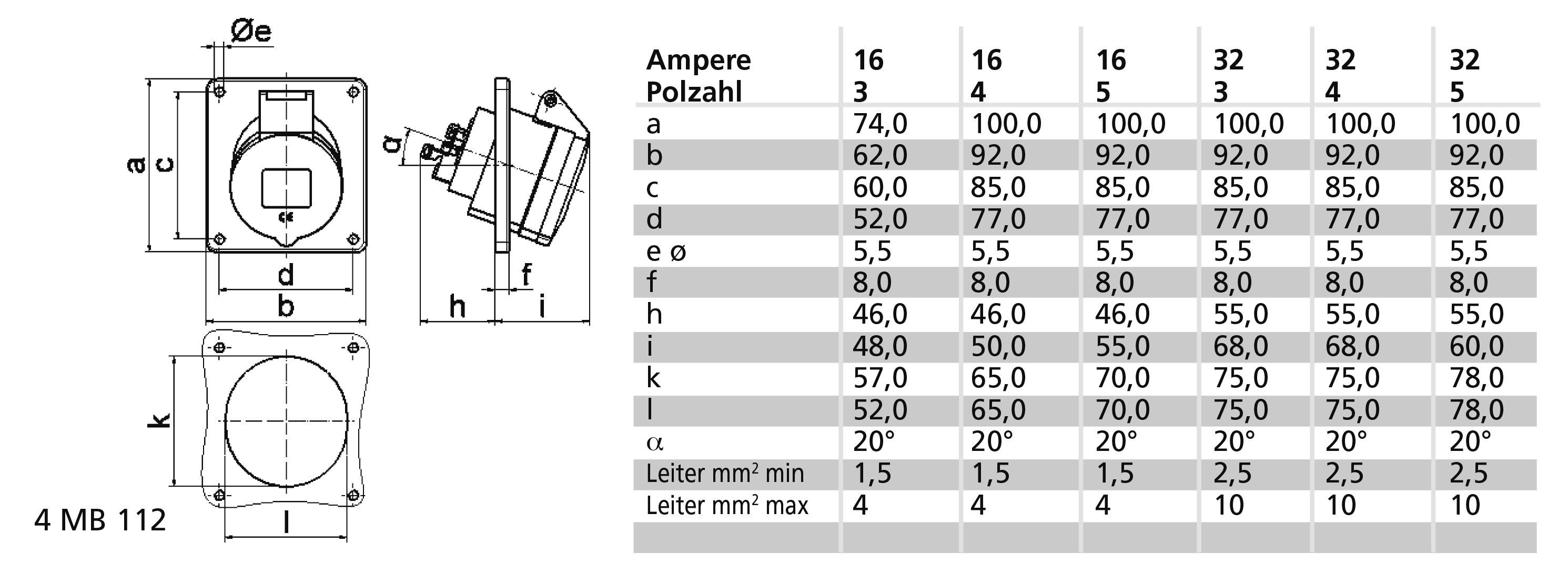

Přípojná zásuvka s technickými rozměry pro různé ampérové a pólové konfigurace. Tabulka zobrazuje dimenze a až l a 'Vodič mm²' pro 16, 25, 32 ampérů.

Bílý elektrický zásuvkový prvek s červeným ochranným krytem, namontovaný na stěně, vhodný pro průmyslové využití.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (706,61 Kč / kus)

706,61 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 32 A.
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Počet pinů: 5
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Směr zapojení: Zahnutý
Kabelová průchodka: Ostatní
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne
Rozměr příruby vertikální: 100 mm
Rozteč otvorů vertikální: 85 mm
Rozměr příruby horizontálně 92 mm
Vzdálenost vrtaných otvorů horizontálně 77 mm

Kategorie produktu: CEE zásuvka

Jmenovité napětí: 400 V

Jmenovitý proud: 32.0 A

Jmenovitý proud - filtr: 32 A

Připojení typu A: svorka bez šroubování

Provedení: Zahnutá

: IP44

Barva: červená

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 400 V

Hmotnost: 0.27

: 3000

: 5

: Plastic

: Untreated

: 32 A

: Screwless terminal

: Angled

: CuZn

: IP44

: NE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146082 Bals Elektrotechnik 12801 12801 CEE zásuvka, 32.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146082 Bals Elektrotechnik 12801 12801 CEE zásuvka, 32.0 A, 5pólová, 400 V, 1 ks

Popis

Vestavná zásuvka QUICK-Connect
32 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 10,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: Ostatní
Barva zařízení: Červená sklopná krytka RAL 3000, šedé pouzdro RAL 7035
Výška přístroje: 103 mm, šířka přístroje: 92 mm, hloubka přístroje: 113 mm
Rozměr příruby vertikálně: 100 mm, rozměr příruby horizontálně: 92 mm
Rozteč otvorů: Vertikální: 85 mm, rozteč otvorů: 77 mm, horizontální
Ostatní technické vlastnosti: Sklon je 20°
