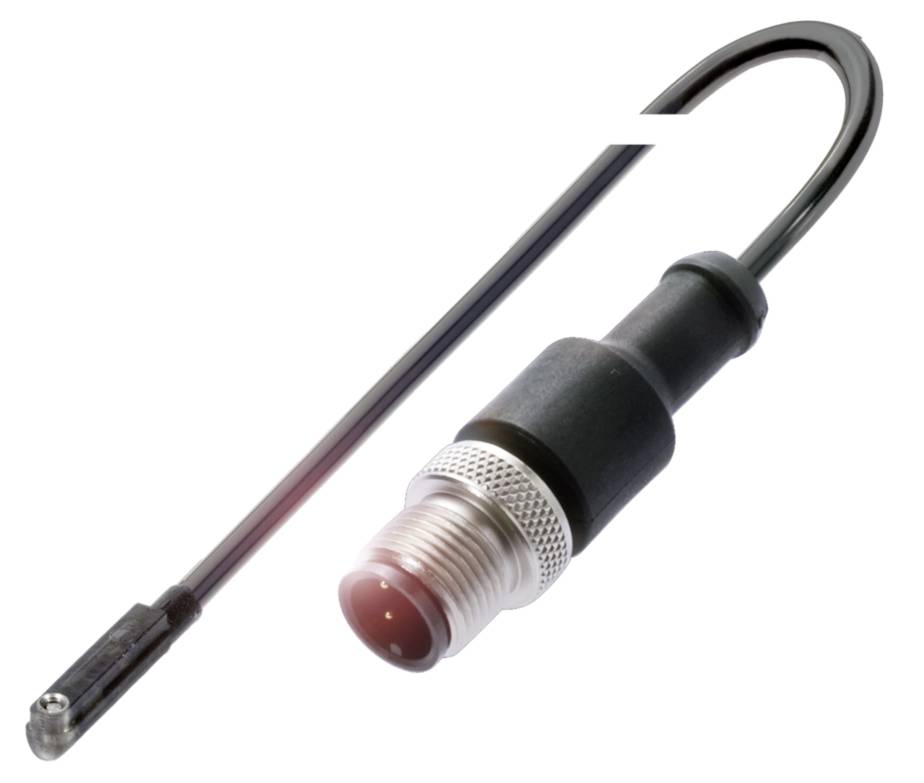

Ilustrační obrázek
BALLUFF senzor magnetického pole Magnetický BMF00A6 BMF00A6 PNP (d x š x v) 4.50 x 16.80 x 2.90 mm Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
senzor magnetického pole
Provozní napětí max.
30.0 V
Typ kontaktu
1 spínací kontakt
Výstupy
PNP
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 619,01 Kč
3
3% = 134,52 Kč
1 574,17 Kč
5
4% = 314,10 Kč
1 556,19 Kč
10
5% = 748,00 Kč
1 544,21 Kč
25
5% = 2 206,00 Kč
1 530,77 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 619,01 Kč / kus)
1 619,01 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcový spínač pro různé tvary drážky Balluff BMF00A6
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Rozměry: 16.8 x 2.9 x 4.5 mm
- Kabel: PUR, 0.3 m.
- Princip funkce: Senzor magnetického pole
- Drážka: Drážka C
Technické parametry
- Hlavní vlastnosti:Rozměry: 16.8 x 2.9 x 4.5 mm
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Použití: Díky optimalizované dráze odezvy obzvláště vhodné pro válce s krátkým zdvihem.
- Upevnění: Drážka C
- Letní
- Festo drážka 10
- Provozní napětí UB: 10... 30 VDC
- Princip funkce: Senzor magnetického pole
- Materiál pouzdra: PA 12
- Kabel: PUR, 0.3 m.
- Drážka: Drážka C
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 7000 Hz
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Doplňkové vlastnosti:
- Princip funkce: Senzor magnetického pole
- Rozsah dodávky: Kabelový klip pro C drážky
- Rozměry: 16.8 x 2.9 x 4.5 mm
- Upevnění: C-drážka |Festo drážka 10
- Ukazatel funkcí: Ano
- Výstupní odpor Ra: open drain
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Max. Zátěžový kapacita pro UE: 1 μF
- Proud naprázdno IO max., neutlumený: 5 mA
- Zbytkový proud lr max. 80 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 7000 Hz
- Napětí v případě potřeby max.: 2.5 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Utahovací moment 0.03 Nm
- Spínací výstup: PNP spínací kontakt (NO)
- Průměr kabelu D: 2.50 mm
- Délka kabelu L: 0.30 m.
- Materiál pouzdra: PA 12
- Materiál pláště: PUR
- EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
- EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
- Ochrana: IP67
- Teplota okolí: -25 až 85 °C
- Stupeň znečištění: 3
- Materiál pláště: PUR
- Značka: Global
- Výtah vypnutí max. 0.07 ms
- Zapínací kladkostroj ton max. 0.07 ms
- Jmenovitý vypínací výkon HN: 1.2 kA/m
- Zabezpečená intenzita spínacího pole Ha: 2 kA/m
- ESD: 3A (8kV)
- Emise: Skupina 1, třída B
- Použití: Díky optimalizované cestě odezvy maximálně vhodné pro |Krátkozdvihové válce.
- Teplotní drift max. (% od HN): 0.3 %
- MTTF (40 °C) materiál: 520 a)
- Druh obalu
Piece
- Kategorie produktu
senzor magnetického pole
- Typ
BMF00A6
- Min. provozní napětí
10.0 V
- Provozní napětí max.
30.0 V
- Provozní napětí
10.0 - 30.0 V
- Typ kontaktu
1 spínací kontakt
- Výstupy
PNP
- Materiál pouzdra
PA
- Provedení
Magnetický
- Připojení
M12, 4pólové
- Délka kabelu
0.30 m
- Min. teplota
-25 °C
- Max. teplota
85 °C
IP67
- Délka
4.50 mm
- Šířka
16.80 mm
- V
2.90 mm
- Rozm.
(d x š x v) 4.50 x 16.80 x 2.90 mm
- Obsah
1 ks
- Jmenovité napětí
30.0 V
- Materiál pláště
PUR
- Technologie
magnetické
- Způsob montáže
svorka
- Provozní napětí
24 V/DC
- Spínací frekvence
7000 Hz
- Provozní proud
24 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3420276 BALLUFF senzor magnetického pole Magnetický BMF00A6 BMF00A6 PNP (d x š x v) 4.50 x 16.80 x 2.90 mm Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3420276 BALLUFF senzor magnetického pole Magnetický BMF00A6 BMF00A6 PNP (d x š x v) 4.50 x 16.80 x 2.90 mm Piece
Popis
Senzory magnetického pole BMF pro C-drážku se vyznačují mimořádně pevným upevněním. Lze je zarovit, takže jsou vhodné i pro použití v kritických situacích. Protože všechny lze použít shora, hodí se i tam, kde jsou konce drážky zavřeny a není možné je zavést do stran. Model Balluff nabízí také extrémně krátké provedení, které se optimálně hodí pro každý drapák a válec s krátkým zdvihem. Senzory detekují bezdotykově polohu pístu skrze stěnu válce. Systém je použitelný pro válce a čelisti se silnými i slabými magnety. Rozměry = 16.8 x 2.9 x 4.5 mm, princip funkce = senzor magnetického pole, připojení = zástrčka M12x1, 4-pólová, kódování a, kabel = PUR, 0.3 m, použití = díky optimalizované cestě odezvy obzvláště vhodný pro válcové vložky s krátkým zdvihem., upevnění = C-drážka, léto, Festo drážka 10, materiál pouzdra = PA 12, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 7000 Hz, provozní napětí Ub = 10 85... 30 VDC, okolní teplota = -25°C, IP67 =, schválení/= cULus, CE, CE, IP67 UKCA, WEEE
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
