Name: BALLUFF senzor magnetického pole Magnetický BMF004E BMF004E PNP (d x š x v) 4.50 x 25.50 x 3.00 mm Piece
Brand: BALLUFF
SKU: 3420349
Availability: BackOrder

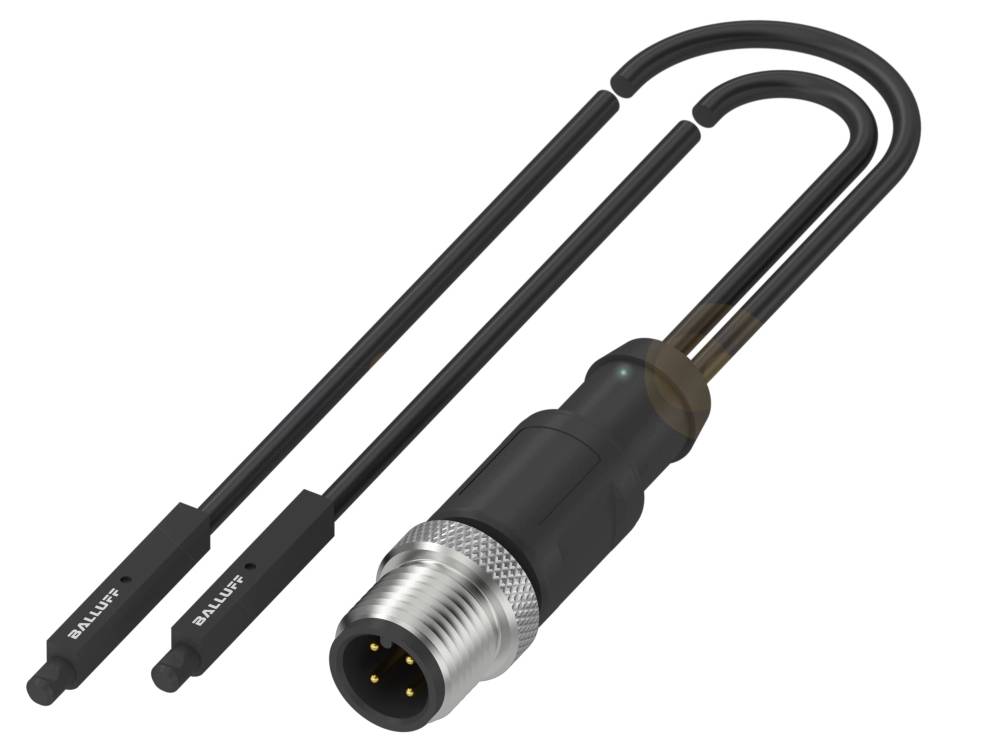

Černý elektrický konektor se dvěma dlouhými kabely, které končí dvěma obdélníkovými moduly označenými 'BALLUFF'.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

senzor magnetického pole

Provozní napětí max.

30.0 V

Výstupy

PNP

Provedení

Magnetický

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (3 516,53 Kč / kus)

3 516,53 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Balluff BMF004E pro různé tvary drážky se 2 hlavicemi senzorů

Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Rozměry: 25.5 x 3 x 4.5 mm
Kabel: PUR, 0.3 m.
Princip funkce: Senzor magnetického pole
Druh drážky: Variabilní

Technické parametry

Hlavní vlastnosti:Rozměry: 25.5 x 3 x 4.5 mm
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Použití: Miniaturizované výkonové prvky
Upevnění: Upínací úhel BMF 303-HW*
Provozní napětí UB: 10... 30 VDC
Princip funkce: Senzor magnetického pole
Materiál pouzdra: LCP
Kabel: PUR, 0.3 m.
Druh drážky: Variabilní
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 30000 Hz
Ochrana: IP67
Teplota okolí: -25 až 85 °C
Doplňkové vlastnosti:
Princip funkce: Senzor magnetického pole
Rozměry: 25.5 x 3 x 4.5 mm
Upevnění: Upínací úhel BMF 303-HW*
Ukazatel funkcí: Ano
Výstupní odpor Ra: open drain
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., neutlumený: 6 mA
Zbytkový proud lr max. 10 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 30000 Hz
Případ napětí statický max.: 1 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
MTTF (40 °C): 744 a)
Aktivní plocha, materiál: LCP
Průměr kabelu D: 2.50 mm
Délka kabelu L: 0.30 m.
Materiál pouzdra: LCP
Materiál pláště: PUR
Výtah vypnutí max. 0.02 ms
Zapínací kladkostroj ton max. 0.02 ms
Není součástí dodávky: Upínací úhel např. BMF 303-HW-28
Jmenovitý vypínací výkon HN: 1.2 kA/m
Zabezpečená intenzita spínacího pole Ha: 2 kA/m
Hystereze H max. (% HN): 45 %
Materiál pláště: ČISTÉ
Použití: Miniaturizované výkonové prvky

Druh obalu: Piece

Kategorie produktu: senzor magnetického pole

Typ: BMF004E

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

Materiál pouzdra: LCP

Provedení: Magnetický

Připojení: M12, 4pólové

Délka kabelu: 0.30 m

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP67

Délka: 4.50 mm

Šířka: 25.50 mm

V: 3.00 mm

Rozm.: (d x š x v) 4.50 x 25.50 x 3.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

Materiál pláště: PUR

Technologie: magnetické

Provozní napětí: 24 V/DC

Spínací frekvence: 30000 Hz

Provozní proud: 24 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3420349 BALLUFF senzor magnetického pole Magnetický BMF004E BMF004E PNP (d x š x v) 4.50 x 25.50 x 3.00 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3420349 BALLUFF senzor magnetického pole Magnetický BMF004E BMF004E PNP (d x š x v) 4.50 x 25.50 x 3.00 mm Piece

Popis

Senzory magnetického pole s flexibilním upevňovacím systémem jsou vhodné pro všechny typy drážky, jako jsou T, C, kruhové nebo lichoběžníkové. Lze je ale přizpůsobit téměř všem typům válců pomocí speciálních úhlech držáku. Díky tomu máte vždy k dispozici spolehlivý nástroj pro rozpoznání polohy u modelů Wripper a pneumatických válců. A budete velmi flexibilní. Kromě toho bude spínací bod nastaven pouze jednou a zůstane zachován i při výměně senzoru. Tímto způsobem zvýšíte funkční bezpečnost vašeho zařízení. Výměna senzoru je bezpečná a snadná i na obtížně přístupných místech. Vítejte vedlejší efekt: Díky našim univerzálním typům senzorů ušetříte místo na skladě a můžete snížit náklady. Rozměry = 25.5 x 3 x 4.5 mm, připojení = zástrčka M12x1, 4-pólová, kódování a, kabel = PUR, 0.3 m, použití = miniaturní výkonné prvky, upevnění = přidržovací úhel BMF 303-HW*, materiál pouzdra = LCP, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 30000 Hz, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 85 °C, stupeň krytí = IP67, schválení/shoda = CE, CE, UKCA, cULus, WEEE

Tento text byl přeložen strojově.
