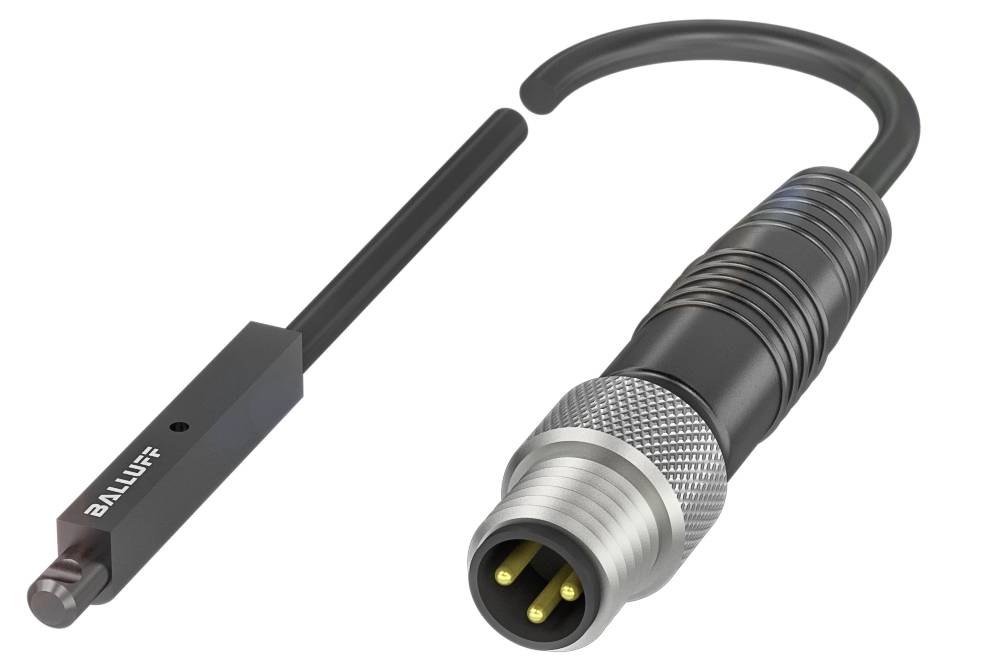

Name: BALLUFF senzor magnetického pole Magnetický BMF0043 BMF0043 PNP (d x š x v) 4.50 x 25.50 x 3.00 mm Piece
Brand: BALLUFF
SKU: 3420345
Availability: BackOrder

Hlavní benefity

Balluff BMF0043 pro různé tvary drážek s polohováním pro zachování pozice

Připojení: Zástrčka M8x1, 3-pólová
Rozměry: 25.5 x 3 x 4.5 mm
Kabel: PUR, 0.3 m.
Princip funkce: Senzor magnetického pole
Druh drážky: Variabilní

Technické parametry

Hlavní vlastnosti:Rozměry: 25.5 x 3 x 4.5 mm
Připojení: Zástrčka M8x1, 3-pólová
Použití: Miniaturizované výkonové prvky
Upevnění: Upínací úhel BMF 303-HW*
Provozní napětí UB: 10... 30 VDC
Princip funkce: Senzor magnetického pole
Materiál pouzdra: LCP
Kabel: PUR, 0.3 m.
Druh drážky: Variabilní
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 30000 Hz
Ochrana: IP67
Teplota okolí: -25 až 85 °C
Doplňkové vlastnosti:
Princip funkce: Senzor magnetického pole
Rozměry: 25.5 x 3 x 4.5 mm
Upevnění: Upínací úhel BMF 303-HW*
Ukazatel funkcí: Ano
Výstupní odpor Ra: open drain
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., neutlumený: 3.5 mA
Zbytkový proud lr max. 10 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 30000 Hz
Případ napětí statický max.: 1 V.
Připojení: Zástrčka M8x1, 3-pólová
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
MTTF (40 °C): 744 a)
Aktivní plocha, materiál: LCP
Průměr kabelu D: 2.80 mm
Délka kabelu L: 0.30 m.
Materiál pouzdra: LCP
Materiál pláště: PUR
Výtah vypnutí max. 0.02 ms
Zapínací kladkostroj ton max. 0.02 ms
Není součástí dodávky: Upínací úhel např. BMF 303-HW-28
Jmenovitý vypínací výkon HN: 1.2 kA/m
Zabezpečená intenzita spínacího pole Ha: 2 kA/m
Hystereze H max. (% HN): 45 %
Materiál pláště: ČISTÉ
Použití: Miniaturizované výkonové prvky

Druh obalu: Piece

Kategorie produktu: senzor magnetického pole

Typ: BMF0043

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 spínací kontakt

Výstupy: PNP

Materiál pouzdra: LCP

Provedení: Magnetický

Připojení: M8, 3pólové

Délka kabelu: 0.30 m

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP67

Délka: 4.50 mm

Šířka: 25.50 mm

V: 3.00 mm

Rozm.: (d x š x v) 4.50 x 25.50 x 3.00 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

Materiál pláště: PUR

Provozní napětí: 24 V/DC

Spínací frekvence: 30000 Hz

Provozní proud: 24 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3420345 BALLUFF senzor magnetického pole Magnetický BMF0043 BMF0043 PNP (d x š x v) 4.50 x 25.50 x 3.00 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3420345 BALLUFF senzor magnetického pole Magnetický BMF0043 BMF0043 PNP (d x š x v) 4.50 x 25.50 x 3.00 mm Piece

Popis

Senzory magnetického pole s flexibilním upevňovacím systémem jsou vhodné pro všechny typy drážky, jako jsou T, C, kruhové nebo lichoběžníkové. Lze je ale přizpůsobit téměř všem typům válců pomocí speciálních úhlech držáku. Díky tomu máte vždy k dispozici spolehlivý nástroj pro rozpoznání polohy u modelů Wripper a pneumatických válců. A budete velmi flexibilní. Kromě toho bude spínací bod nastaven pouze jednou a zůstane zachován i při výměně senzoru. Tímto způsobem zvýšíte funkční bezpečnost vašeho zařízení. Výměna senzoru je bezpečná a snadná i na obtížně přístupných místech. Vítejte vedlejší efekt: Díky našim univerzálním typům senzorů ušetříte místo na skladě a můžete snížit náklady. Rozměry = 25.5 x 3 x 4.5 mm, princip funkce = senzor magnetického pole, připojení = zástrčka M8x1, 3-pólová, kabel = PUR, 0.3 m, použití = miniaturní výkonné prvky, upevnění = přidržovací úhel BMF 303-HW*, materiál pouzdra = LCP, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 30000 Hz, provozní napětí Ub = 10... 30 VDC, okolní teplota = -25... 85 °C, stupeň krytí = IP67, schválení/shoda = cULus, CE, UKCA, WEEE

Tento text byl přeložen strojově.
