Ilustrační obrázek

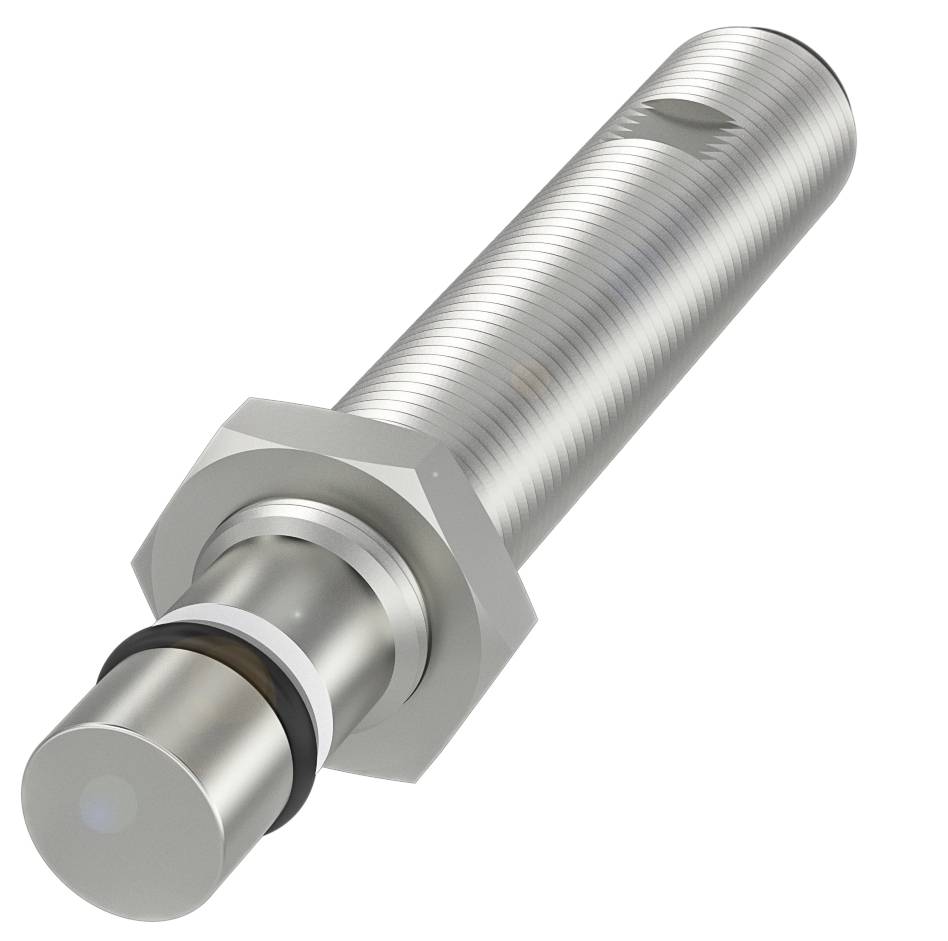

BALLUFF senzor Induktivní BHS B135V-PSD25-S04-003 BHS005U M12 zarovnaná PNP, zavírač (Ø x d) 12 mm x 78 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor
Provozní napětí max.
30 V/DC
Typ kontaktu
1 spínací kontakt
spínací vzdálenost (max.)
2.5 mm
Výstupy
PNP, zavírač
Datasheety: (PDF)
Počet
Celková cena (4 706,61 Kč / kus)
4 706,61 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Válcové provedení Balluff BHS005U pro použití odolná proti vysokému tlaku
- Rozměry: Ø 12 x 78 mm
- Tvar M12x1
- Montáž: Zarovnaná
- Dosah: 2.5 mm
- Spínací výstup: PNP spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 78 mm
- Aktivní plocha, materiál: Keramika
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Tvar M12x1
- Provozní napětí UB: 10... 30 VDC
- Odolnost proti tlaku max. 500 bar
- Montáž: Zarovnaná
- Materiál pouzdra: Ušlechtilá ocel
- Dosah: 2.5 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 400 Hz
- Typ ochrany: IP68
- Teplota okolí: -25 až 90 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 12 x 78 mm
- Upevnění M12x1
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: ne
- Výstupní odpor Ra: 33.0 kOhm + 2D
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 20 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zatížení pro UE: 0.5 μF
- Proud naprázdno IO max., tlumený: 8 mA
- Proud naprázdno IO max., neutlumený: 8 mA
- Zbytkový proud lr max. 10 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 400 Hz
- Napětí v případě potřeby max.: 2.5 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 2 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 2.5 mm
- Odstup realistického spínače Sr: 2.5 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 15 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 500 a)
- Aktivní plocha, materiál: Keramika
- Utahovací moment 15 Nm ± 10 %
- Velikost: M12x1
- Délka připevnění: 43.50 mm
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: Ušlechtilá ocel
- Materiál opěrného kroužku: PTFE
- Těsnicí kroužek, rozměry: 6.75 × 1.78 mm
- Odolnost proti tlaku max. 500 bar
- Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje
- Kategorie produktu
senzor
- Typ
BHS B135V-PSD25-S04-003
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Typ kontaktu
1 spínací kontakt
- spínací vzdálenost (max.)
2.5 mm
- Výstupy
PNP, zavírač
- Materiál pouzdra
nerezová ocel
keramika
- Provedení
Induktivní
- Způsob konstrukce
zarovnaná
- Konstrukční velikost
M12
- Připojení
M12, 4pólové
- Vlastnosti
Odolný vůči oleji
- Min. teplota
-25 °C
- Max. teplota
90 °C
IP68
- Délka
78 mm
- (Ø)
12 mm
- Rozm.
(Ø x d) 12 mm x 78 mm
- Obsah
1 ks
- Jmenovité napětí
24 V
- Spínací frekvence
400 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416079 BALLUFF senzor Induktivní BHS B135V-PSD25-S04-003 BHS005U M12 zarovnaná PNP, zavírač (Ø x d) 12 mm x 78 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416079 BALLUFF senzor Induktivní BHS B135V-PSD25-S04-003 BHS005U M12 zarovnaná PNP, zavírač (Ø x d) 12 mm x 78 mm
Popis
Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Indukční snímač, Ø 12 x 78 mm, konektor, spínací kontakt (NO), jmenovitá spínací vzdálenost Sn=2.5 mm, zarovnaná, 500 bar, odolná vůči tlaku oleje, materiál pouzdra = nerezová ocel, aktivní plocha, materiál = keramika
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
