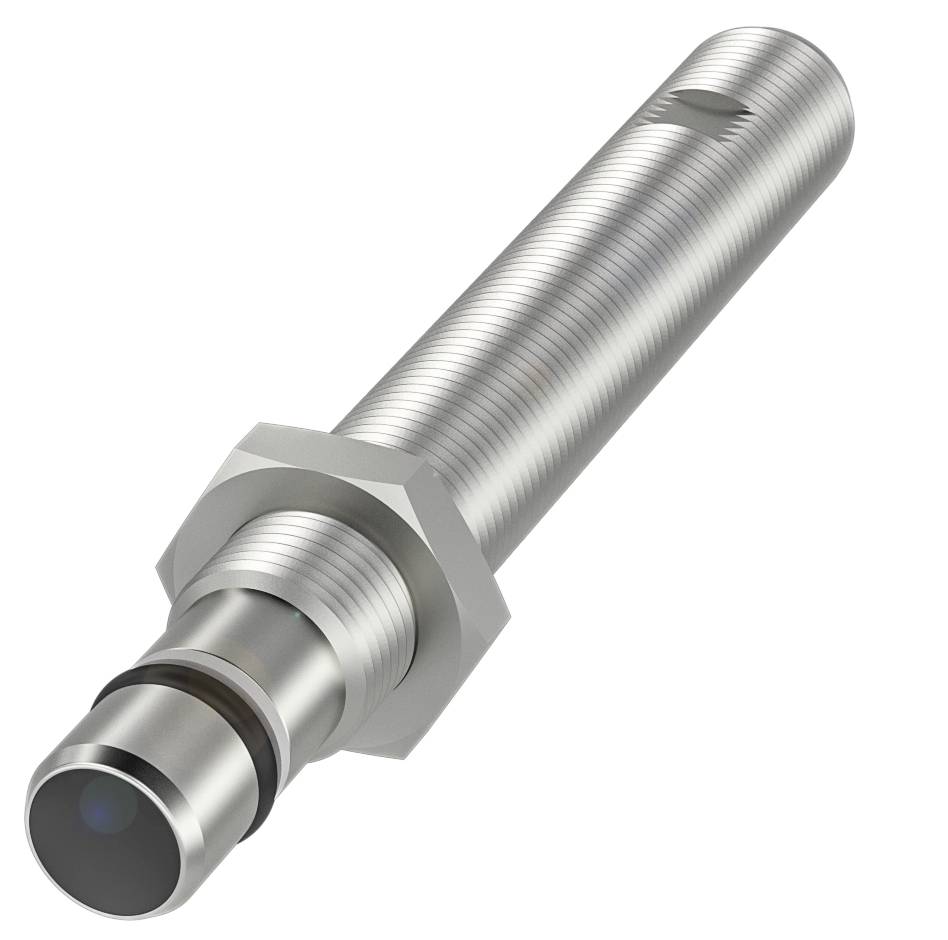

Ilustrační obrázek
BALLUFF senzor Induktivní BES 516-300-S300-S4-D BHS004C zarovnaná PNP, zavírač (Ø x v) 12 mm x 93 m Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
senzor
Provozní napětí max.
30 V/DC
Typ kontaktu
1 spínací kontakt
spínací vzdálenost (max.)
1.5 mm
Datasheety: (PDF)
Počet
Celková cena (4 566,12 Kč / kus)
4 566,12 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Vysokotlaké indukční senzory Balluff BHS004C
- Rozměry: Ø 12 x 93 mm
- Tvar M12x1
- Montáž: Zarovnaná
- Dosah: 1.5 mm
- Spínací výstup: PNP spínací kontakt (NO)
Technické parametry
- Hlavní vlastnosti:Rozměry: Ø 12 x 93 mm
- Aktivní plocha, materiál: EP
- Připojení: Konektor, zástrčka M12x1, 4-pólová
- Tvar M12x1
- Provozní napětí UB: 10... 30 VDC
- Odolnost proti tlaku max. 500 bar
- Montáž: Zarovnaná
- Materiál pouzdra: Ušlechtilá ocel
- Dosah: 1.5 mm
- Spínací výstup: PNP spínací kontakt (NO)
- Spínací frekvence: 1000 Hz
- Typ ochrany: IP68
- Teplota okolí: -25 až 80 °C
- Doplňkové vlastnosti:
- Rozměry: Ø 12 x 93 mm
- Upevnění M12x1
- Zobrazení provozního napětí: ne
- Ukazatel funkcí: ne
- Výstupní odpor Ra: 33.0 kOhm + D.
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 200 mA
- Jmenovité izolační napětí [Ui]: 75 V DC
- Jmenovitý proud proti zkratu: 100 A.
- Doba pohotovosti tv: Max. 10 ms
- Provozní napětí UB: 10... 30 VDC
- Kategorie použití: DC-13
- Nejnižší provozní proud v: 0 mA
- Max. Zatížení pro UE: 0.5 μF
- Proud naprázdno IO max., tlumený: 10 mA
- Proud naprázdno IO max., neutlumený: 1 mA
- Zbytkový proud lr max. 10 µA
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 1000 Hz
- Napětí v případě potřeby max.: 1.5 V.
- Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Zabezpečený spínací interval SA: 1.2 mm
- Hystereze H max. (% str): 15.0 %
- Jmenovitá spínací vzdálenost n: 1.5 mm
- Odstup realistického spínače Sr: 1.5 mm
- Odstup realistického spínání Sr, tolerance ±10 %
- Teplotní drift max. (% str): 10 %
- Přesnost opakování max. (% str): 5.0 %
- MTTF (40 °C): 720 a)
- Aktivní plocha, materiál: EP
- Utahovací moment 15 Nm ± 10 %
- Velikost: M12x1
- Délka připevnění: 58.60 mm
- Montáž: Jednoduše instalovatelná
- Materiál pouzdra: Ušlechtilá ocel
- Odchylka od základního typu: 10e7 / L=17,9
- Materiál opěrného kroužku: PTFE
- Těsnicí kroužek, rozměry: 5.3 × 2.4 mm
- Odolnost proti tlaku max. 500 bar
- Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje
- Druh obalu
Piece
- Kategorie produktu
senzor
- Typ
BES 516-300-S300-S4-D
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Typ kontaktu
1 spínací kontakt
- spínací vzdálenost (max.)
1.5 mm
- Výstupy
PNP, zavírač
- Materiál pouzdra
nerezová ocel
EP
- Provedení
Induktivní
- Vlastnosti materiálu
nerezové
- Způsob konstrukce
zarovnaná
- Připojení
M12, 4pólové
- Min. teplota
-25 °C
- Max. teplota
80 °C
IP68
- Délka
93 mm
- V
93 m
- (Ø)
12 mm
- Rozm.
(Ø x v) 12 mm x 93 m
- Obsah
1 ks
- Jmenovité napětí
24 V
- Spínací frekvence
1000 Hz
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3416980 BALLUFF senzor Induktivní BES 516-300-S300-S4-D BHS004C zarovnaná PNP, zavírač (Ø x v) 12 mm x 93 m Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3416980 BALLUFF senzor Induktivní BES 516-300-S300-S4-D BHS004C zarovnaná PNP, zavírač (Ø x v) 12 mm x 93 m Piece
Popis
Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Rozměry=Ø 12 x 93 mm, typ=M12x1, montáž=zarovnaná, dosah=1.5 mm, spínací výstup=PNP spínací kontakt (NO), spínací frekvence = 1000 Hz, materiál krytu = ušlechtilá ocel, aktivní plocha, materiál = EP, připojení = konektor, M12x1 zástrčka, 4 pólů, provozní napětí Ub=10... 30 VDC, okolní teplota =-25... 80 °C, pevnost tisku max.=500 bar, stupeň krytí = IP68, soulad = CECULUSEACWEEE
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
