Name: BALLUFF senzor Induktivní BES 516-300-S164-S4-D BHS0023 zarovnaná PNP, zavírač (Ø x d) 12 mm x 138 mm
Brand: BALLUFF
SKU: 3416900
Availability: BackOrder

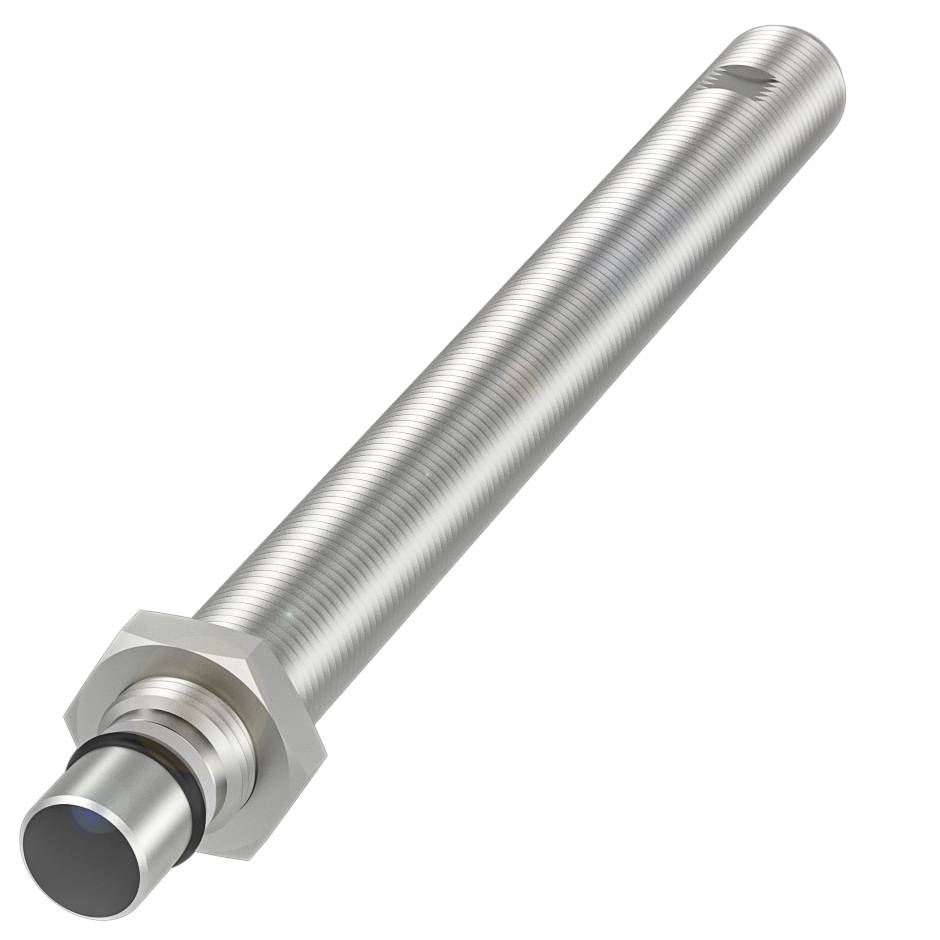

Kovový válcovitý kužel se závitem, pravděpodobně senzor nebo technická součástka, leží diagonálně na bílém pozadí.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

spínací vzdálenost (max.)

1.5 mm

Výstupy

PNP, zavírač

Provedení

Induktivní

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 566,12 Kč / kus)

4 566,12 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vysokotlaké indukční senzory Balluff BHS0023

Rozměry: Ø 12 x 138 mm
Tvar M12x1
Montáž: Zarovnaná
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 138 mm
Aktivní plocha, materiál: EP
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar M12x1
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 500 bar
Montáž: Zarovnaná
Materiál pouzdra: Nerezová ocel (1.4104)
Dosah: 1.5 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 1000 Hz
Typ ochrany: IP68
Teplota okolí: -25 až 80 °C
Doplňkové vlastnosti:
Rozměry: Ø 12 x 138 mm
Upevnění M12x1
Zobrazení provozního napětí: ne
Ukazatel funkcí: ne
Výstupní odpor Ra: 33.0 kOhm + D.
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 10 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zatížení pro UE: 0.5 μF
Proud naprázdno IO max., tlumený: 10 mA
Proud naprázdno IO max., neutlumený: 1 mA
Zbytkový proud lr max. 10 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 1000 Hz
Napětí v případě potřeby max.: 1.5 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 1.2 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 1.5 mm
Odstup realistického spínače Sr: 1.5 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 720 a)
Aktivní plocha, materiál: EP
Utahovací moment 15 Nm ± 10 %
Velikost: M12x1
Délka připevnění: 109.60 mm
Montáž: Jednoduše instalovatelná
Materiál pouzdra: Nerezová ocel (1.4104)
Odchylka od základního typu: Délka pouzdra
Materiál opěrného kroužku: PTFE
Těsnicí kroužek, rozměry: 5.3 × 2.4 mm
Odolnost proti tlaku max. 500 bar
Odolnost proti tlaku, poznámka: Odolná vůči tlaku oleje

Kategorie produktu: senzor

Typ: BES 516-300-S164-S4-D

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

spínací vzdálenost (max.): 1.5 mm

Výstupy: PNP, zavírač

Materiál pouzdra: nerezová ocel
EP

Provedení: Induktivní

Způsob konstrukce: zarovnaná

Připojení: M12, 4pólové

Min. teplota: -25 °C

Max. teplota: 80 °C

: IP68

Délka: 138 mm

(Ø): 12 mm

Rozm.: (Ø x d) 12 mm x 138 mm

Obsah: 1 ks

Jmenovité napětí: 24 V

Spínací frekvence: 1000 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416900 BALLUFF senzor Induktivní BES 516-300-S164-S4-D BHS0023 zarovnaná PNP, zavírač (Ø x d) 12 mm x 138 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416900 BALLUFF senzor Induktivní BES 516-300-S164-S4-D BHS0023 zarovnaná PNP, zavírač (Ø x d) 12 mm x 138 mm

Popis

Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Indukční snímač, Ø 12 x 138 mm, konektor, spínací kontakt (NO), jmenovitá spínací vzdálenost Sn=1.5 mm, zarovnaná, 500 bar, odolná vůči tlaku oleje, materiál pouzdra=nerezová ocel (1.4104), aktivní plocha, materiál=EP
