Name: BALLUFF kapacitní snímač Kapacitní BCS00T3 BCS00T3 M18 zarovnaná PNP (Ø x v) 18 mm x 88.5 m
Brand: BALLUFF
SKU: 3416546
Availability: BackOrder

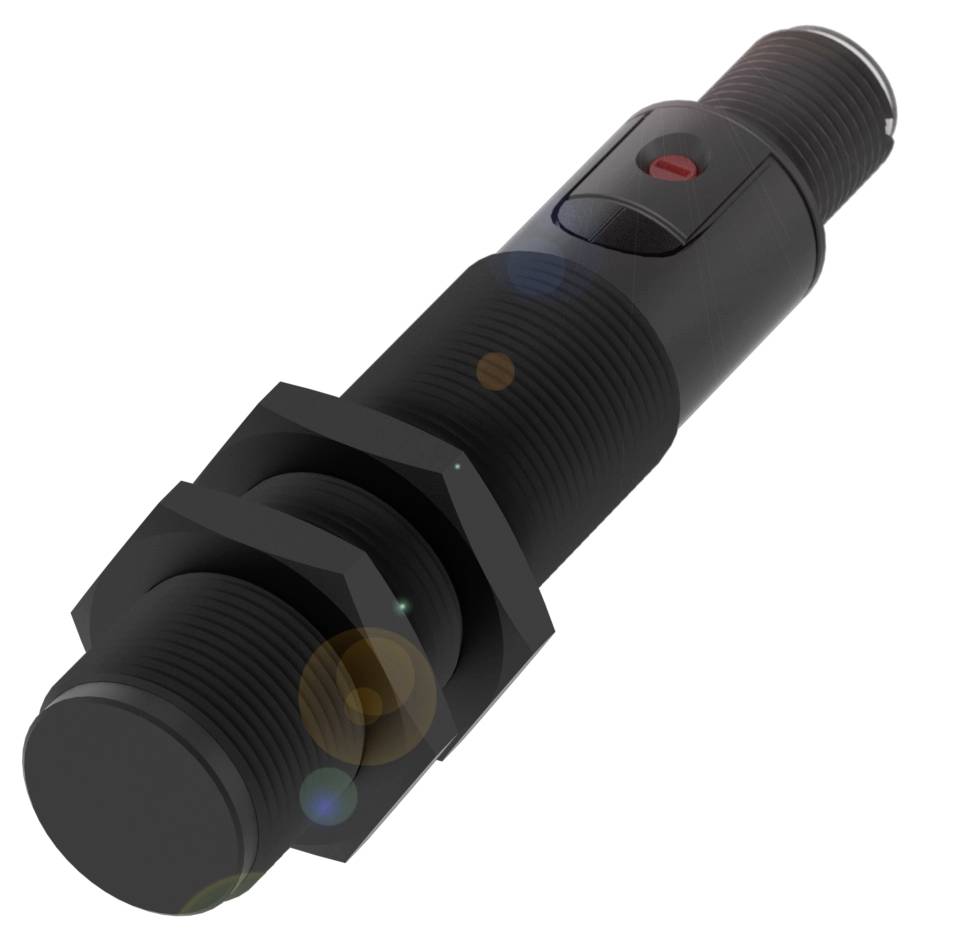

Černý válcový senzor s červeným indikátorem uprostřed, montážním závitem a kabeláží na konci.

Ilustrační obrázek

Kategorie produktu

kapacitní snímač

Provozní napětí max.

30.0 V

Výstupy

PNP

Provedení

Kapacitní

Připojení

M18

Datasheety: (PDF)

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 243,80 Kč / kus)

2 243,80 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kapacitní senzor přiblížení Balluff BCS00T3 pro rozpoznávání objektů

Připojení: Konektor, zástrčka M12x1, 3-pólová
Rozměry: Ø 18 x 88.5 mm
Montáž: Jednoduše instalovatelná
Řada: M18
Závit (a): M18x1

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 88.5 mm
Aktivní plocha, materiál: PBT
Připojení: Konektor, zástrčka M12x1, 3-pólová
Řada: M18
Provozní napětí UB: 10... 30 VDC
Montáž: Jednoduše instalovatelná
Materiál pouzdra: PBT
Závit (a): M18x1
Dosah: 1... 8 mm
Spínací výstup: PNP rozpínací kontakt (NC)
Spínací frekvence: 100 Hz
Ochrana: IP67
Citlivost: Nastavitelná vzdálenost sepnutí
Teplota okolí: -25 až 85 °C
Doplňkové vlastnosti:
Rozsah dodávky: Matice (2x)
Rozměry: Ø 18 x 88.5 mm
Zobrazení provozního napětí: Ano
Ukazatel funkcí: Ano
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 300 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 100 Hz
Stupeň krytí: II
Napětí v případě potřeby max.: 1.5 V.
Připojení: Zástrčka M12x1, 3-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: ne
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 8 mm
Teplotní drift max. (% str): 20 % [-5…55 °C]
Přesnost opakování max. (% str): 2.0 %
MTTF (40 °C): 343 a)
Aktivní plocha, materiál: PBT
Utahovací moment: 2 Nm
Velikost: M18x1
Montáž: Jednoduše instalovatelná
Spínací výstup: PNP rozpínací kontakt (NC)
Materiál pouzdra: PBT
Ochrana: IP67
Teplota okolí: -25 až 85 °C
Stupeň znečištění: 1
Počet pinů: 3
Značka: Global
Řada: M18
Proud naprázdno IO max. Při UE: 20 mA
Citlivost: Nastavitelná vzdálenost sepnutí
Rozsah měření: 1...8 mm
Materiál víka: PBT |PA
Závit (a): M18x1

Kategorie produktu: kapacitní snímač

Typ: BCS00T3

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

Materiál pouzdra: PBT

Provedení: Kapacitní

Způsob konstrukce: zarovnaná

Konstrukční velikost: M18

Připojení: M18

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP67

Délka: 88.50 mm

Šířka: 88.5 mm

V: 88.5 m

(Ø): 18 mm

Rozm.: (Ø x v) 18 mm x 88.5 m

Obsah: 1 ks

Jmenovité napětí: 30.0 V

Provozní napětí: 24 V/DC

Spínací frekvence: 100 Hz

Provozní proud: 100 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416546 BALLUFF kapacitní snímač Kapacitní BCS00T3 BCS00T3 M18 zarovnaná PNP (Ø x v) 18 mm x 88.5 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416546 BALLUFF kapacitní snímač Kapacitní BCS00T3 BCS00T3 M18 zarovnaná PNP (Ø x v) 18 mm x 88.5 m

Popis

Kapacitní senzory pro rozpoznávání objektů disponují pouze přímočarým elektrickým polem. Rozpozná jak pevné těleso, jako např. wafery, desky s tištěnými spoji, kartonáže, papíry na papír, láhve, plastové bloky a desky, jakož i kapaliny, které jsou způsobeny stěnami nádrží nebo trubkami ze skla a plastu (tloušťka max. 4 mm). Rozměry = Ø 18 x 88.5 mm, konstrukční řada = M18, závit (a) = M18x1, montáž = zarovnaná, připojení = konektor, zástrčka M12x1, 3 pólů, spínací výstup = PNP, otevírací spínač (NC), spínací frekvence = 100 Hz, dosah = 1...8 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = PBT, aktivní plocha, materiál = PBT, okolní teplota =-25... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67
