Name: BALLUFF BPI007F pasivní box senzor/aktor vícepólový rozvaděč 1 ks Single
Brand: BALLUFF
SKU: 3423125
Availability: BackOrder

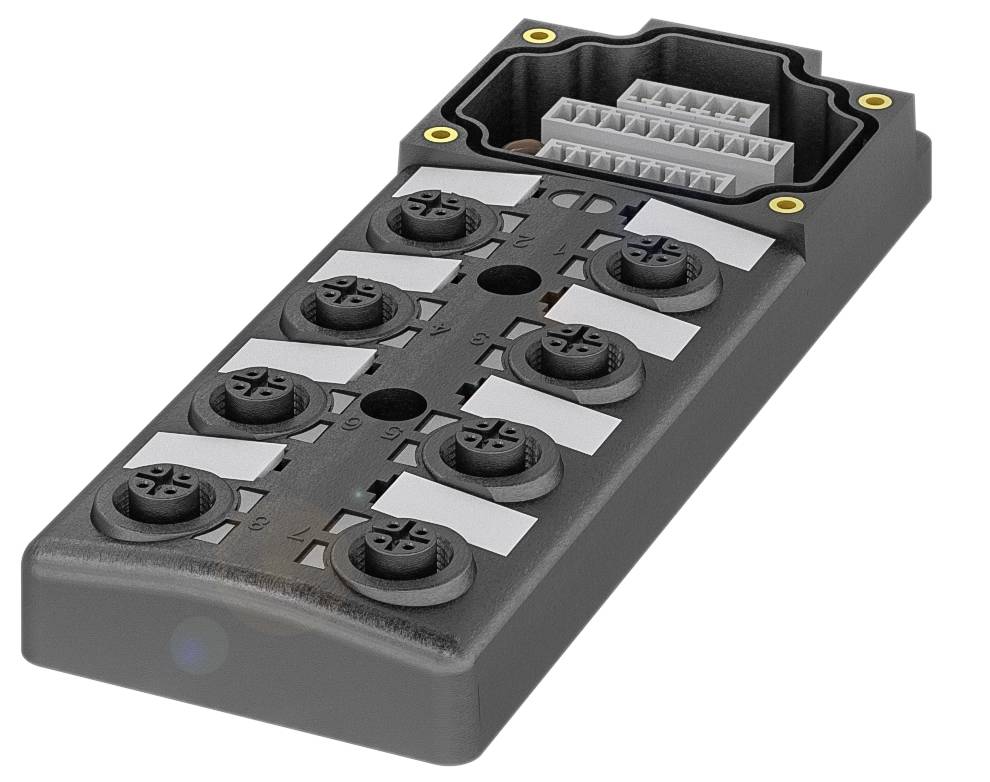

Černé konektorové spojení s osmi kulatými porty ve dvou řadách. Nahoře obdélníková oblast konektoru s několika piny pro elektrická spojení.

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

pasivní box senzor/aktor

Počet signálních míst

Počet rozdělovačů

Typ

BPI007F

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 524,79 Kč / kus)

2 524,79 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pasivní rozdělovač Balluff BPI007F

Zobrazení provozního napětí: Zelená LED (2x)
Připojení (COM 1): Nástrčné svorky
Připojení konektorů: 8x zásuvka M12x1, 5 pólů
Kontrolka funkce spínání: Žlutá LED (16x)
Typ signálu: PNP

Technické parametry

Hlavní vlastnosti:Připojení (COM 1): Nástrčné svorky
Připojení konektorů: 8x zásuvka M12x1, 5 pólů
Kontrolka funkce spínání: Žlutá LED (16x)
Max. výstupní proud: 4 A
Provozní napětí UB: 18... 30 VDC
Zobrazení provozního napětí: Zelená LED (2x)
Typ signálu: PNP
Celkový proud max.: 8 a (při 2násobném napájení); 8 a (při 1 násobném napájení)
Teplota okolí: -25 až 80 °C
Doplňkové vlastnosti:
Rozsah dodávky: Označovací štítky (24x) |krytka (4x)
Upevnění: M4 (4x)
Zobrazení provozního napětí: Zelená LED (2x)
Jmenovité provozní napětí UE DC: 24 v
Provozní napětí UB: 18... 30 VDC
Utahovací moment 1.2 Nm ± 0.2 (M4)
Materiál pouzdra: PBT
EN 60068-2-27, šok: 100 g, 6 ms
EN 60068-2-6, vibrace: 10…60 Hz, konstantní amplituda 2 |mm |61…500 Hz, konstantní |zrychlení 15 g.
Teplota okolí: -25 až 80 °C
Materiál: mosaz
Kontrolka funkce spínání: Žlutá LED (16x)
Max. výstupní proud: 4 A
Izolační odpor: ≥ 10 GΩ
Celkový proud max.: 8 a (při 2násobném napájení) |8 a (při 1-násobném napájení)
Připojení konektorů: 8x zásuvka M12x1, 5 pólů
Materiál nosiče: PA 6.6
Utahovací moment kabelová zástrčka: 0.6 Nm + 0.1 Nm (M12 |konektor)
Zapouzdření: Ano
Není součástí dodávky: Upevňovací šroub M4
Potenciálové oddělení: +24 v a 0 v pro levou stranu + (slot 1, 3) a pravou stranu + (slot 2, 4) pomocí |kabelových mostů
Impulsní výdržné napětí: 800 V
Odběr proudu pro LED: 4 mA

Druh obalu: Single

Kategorie produktu: pasivní box senzor/aktor

Počet signálních míst: 8

Typ: BPI007F

Počet rozdělovačů: 8

Stavová kontrolka: s LED

Druh signálu: PNP

Připojení: zásuvka M12

Proudová zatížitelnost na každý slot: 4 A

Celkový proud (jednoduché napájení): 8 A

Max. teplota: 80 °C

Min. teplota: -25 °C

Druh připojení (rozdělovací boxy): zásuvka M12

počet kontaktů: 5

Číslo výrobce: BPI007F

Obsah: 1 ks

Pólů: 5

Proudová zatížitelnost (celkem): 8 A

Proudová zatížitelnost na vstupní/výstupní signál: 4 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3423125 BALLUFF BPI007F pasivní box senzor/aktor vícepólový rozvaděč 1 ks Single

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3423125 BALLUFF BPI007F pasivní box senzor/aktor vícepólový rozvaděč 1 ks Single

Popis

Pasivní rozdělovač od Balluff spojuje senzory a akční členy s ovládáním. Hodí se ideal pro náročné podmínky, zejména pokud se používají chladící a mazací materiály. Lité pouzdro nabízí vysoký stupeň krytí a vynikající odolnost proti nárazům a vibracím. Díky svému designu se tyto typy rozhraní hodí do všech zařízení a strojů, přičemž kovové šroubovací sady zaručují přesnost konektoru. Všechny rozdělovače lze flexibilně namontovat na všechny standardní profily a základní desky: Jejich montážní otvory jsou umístěny uprostřed. A díky dalším bočním montážním otvům může být pasivní rozhraní namontováno i do strany. Flexibilní montáž podporuje dobře viditelné LED diody. Sloty = 8x zásuvka M12x1, 5 pólů, zobrazení provozního napětí = zelená LED (2x), indikace spínací funkce = žlutá LED (16x), signalizační typ = PNP, přípojka (COM 1) = zásuvné svorky, provozní napětí Ub = 18... 30 VDC, výstupní proud max. = 4 a, celkový proud max. = 8 a (při 2násobném napájení); 8 a (při 1-násobném napájení), okolní teplota = -25... 80 °C.
