Name: BALLUFF BOS020T optický senzor, BOS020T, spínání za tmy, 10.0 - 30.0 V, 1 ks
Brand: BALLUFF
SKU: 3418460
Availability: BackOrder

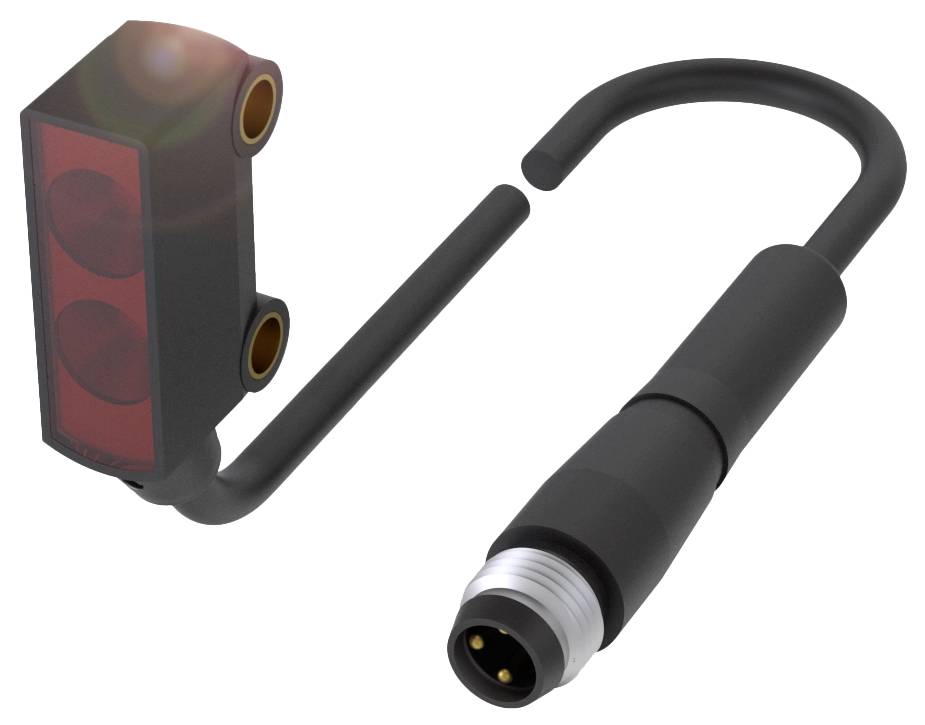

Obraz L-tvaru oboustranného senzoru a konektoru se zahnutým kabelem. Senzor má dva kulaté otvory.

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

optický senzor

Funkce

spínání za tmy

Provozní napětí max.

30.0 V

Připojení

M8, 3pólové

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 180,99 Kč / kus)

3 400,83 Kč

-6 %

3 180,99 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

BOS020T Kubická reflexní světelná závora s dosahem až 3 m.

Rozměry: 7.7 x 26.8 x 13.5 mm
Konstrukční řada: R020K
Rozhraní: PNP spínací kontakt (NO)
Funkční princip: Optoelektronický senzor
Princip funkce optického: Reflexní světelná závora

Technické parametry

Hlavní vlastnosti:Rozměry: 7.7 x 26.8 x 13.5 mm
Aktivní plocha, materiál: PMMA
Připojení: Kabel s konektorem, M8x1 konektor, 3-pólový, 0.20 m, PVC
Konstrukční řada: R020K
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce optického: Reflexní světelná závora
Materiál krytu: ABS
Typ světla: Červené LED světlo
Velikost plochy: Ø 10 mm při 100 mm
Dosah: 0... 3 m
Rozhraní: PNP spínací kontakt (NO)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: 7.7 x 26.8 x 13.5 mm
Upevnění: Šroub M3
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 50 mA
Jmenovité izolační napětí [Ui]: 50 V DC
Provozní napětí UB: 10... 30 VDC
Zbytkové vlnění max. (% UE): 20 %
Spínací frekvence: 800 Hz
Třída ochrany III
Připojení: Kabel s konektory, M8x1 |zástrčka, 3-pólová, 0.20 m, PVC
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost SN: 3 m.
MTTF (40 °C): 3378 a)
Aktivní plocha, materiál: PMMA
Spínací výstup: PNP spínací kontakt (NO)
Průměr kabelu D: 2.40 mm
Délka kabelu L: 0.2 m.
Materiál krytu: ABS
Materiál pláště: PVC
Ochrana: IP67
Teplota okolí: -25 až 50 °C
Dosah: 0... 3 m
Konstrukční řada: R020K
Tvar: Quader |připojení 60°
Zobrazení: Zelená LED: Provozní napětí |LED, žlutá: Světelná signalizace
Výtah vypnutí max. 0.63 ms
Zapínací kladkostroj ton max. 0.63 ms
Proud naprázdno IO max. Při UE: 20 mA
Případ napětí UD max. U IE: 2.5 V.
Cizí světlo max. 5000 luxů
Princip funkce optického: Reflexní světelná závora
Typ světla: Červené LED světlo
Velikost plochy: Ø 10 mm při 100 mm
Polarizační filtr: Ano
Optická spínací funkce: Spínání za tmy
Směrová charakteristika: Rozptýlená
Vlnová délka: 660 nm
Referenční reflektor: BOS R-9
Slepé pásmo: 25 mm

Druh obalu: Single

Kategorie produktu: optický senzor

Typ: BOS020T

Funkce: spínání za tmy

Provozní napětí: 24

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Typ kontaktu: 1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 800 Hz

Připojení: M8, 3pólové

Délka kabelu: 0.20 m

Materiál pouzdra: ABS

Typ vysílače: červená LED dioda

Vlnová délka: 660 nm

: 3 m

: IP67

Min. teplota: -25 °C

Max. teplota: 50 °C

Délka: 13.50 mm

Šířka: 7.70 mm

V: 26.80 mm

(Ø): 10 m

Rozm.: (Ø x v) 10 m x 26.80 mm

Obsah: 1 ks

Jmenovité napětí: 30.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3418460 BALLUFF BOS020T optický senzor, BOS020T, spínání za tmy, 10.0 - 30.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3418460 BALLUFF BOS020T optický senzor, BOS020T, spínání za tmy, 10.0 - 30.0 V, 1 ks

Popis

Naše reflexní optická závora se díky velké toleranci pro montáž jednoduše vyrovná. Namontujte pouze elektrické zařízení a reflektor. Velké reflektory zajišťují vysoký dosah. Světelné závory rozpoznají objekty nezávisle na povrchu, barvě a materiálu. Díky pórovému filtru jsou také vhodné pro detekci lesklých objektů. Konstrukční řada=R020K, rozměry=7.7 x 26.8 x 13.5 mm, rozhraní=PNP spínací kontakt (NO), funkční princip=optoelektronický senzor, princip funkce opticky = reflexní optická závora, směrová charakteristika=divergent, typ světla = LED červené světlo, velikost plochy = Ø 10 mm při 100 mm, dosah = 0 - 3 m, připojení = kabel s konektorem, M8x1 konektor, 3 pólů, 0.20 m, PVC, materiál krytu=ABS, aktivní plocha, materiál=PMMA, provozní napětí UB=10... 30 VDC, schválení/shoda = CEcULusWEEE
