Name: BALLUFF BOD0006 snímač vzdálenosti 1 ks 24 Max. dosah: 300 mm (d x š x v) 50.00 x 17.00 x 50.00 mm
Brand: BALLUFF
SKU: 3416238
Availability: BackOrder

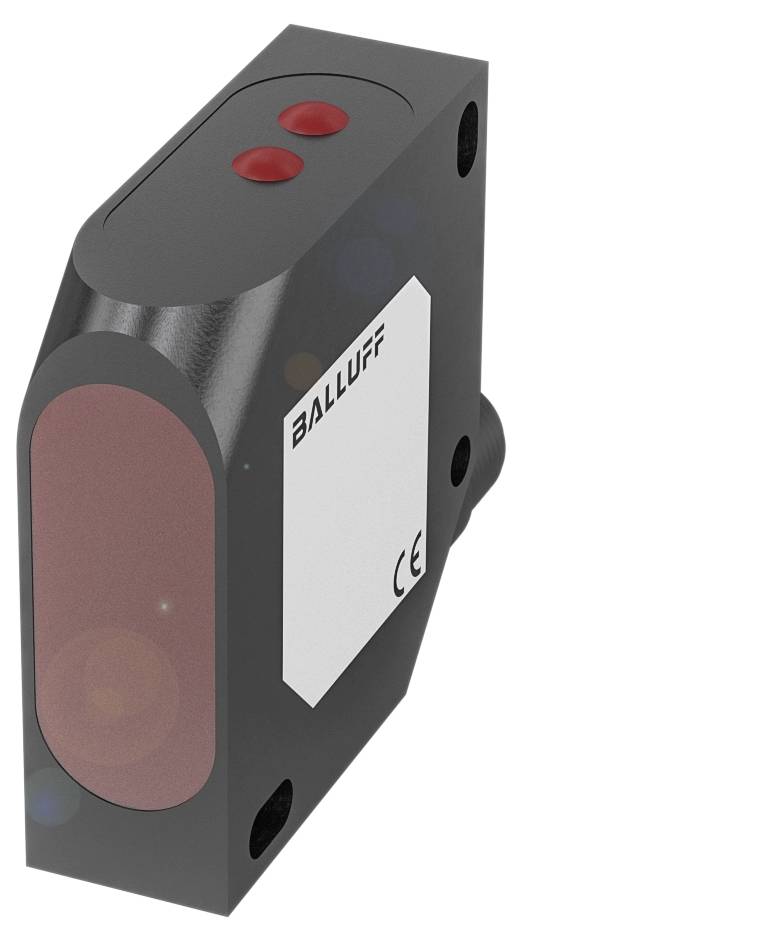

Kompaktní, černošedý senzor Balluff se dvěma červenými tlačítky a označením CE, vhodný pro průmyslové aplikace.

Ilustrační obrázek

Kategorie produktu

snímač vzdálenosti

Min. provozní napětí

18.0 V

Provozní napětí max.

30.0 V

Max. dosah

300 mm

Typ

BOD0006

Datasheety: (PDF)

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (25 789,26 Kč / kus)

28 057,02 Kč

-8 %

25 789,26 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Distanční senzory Balluff BOD0006 s plastovým krytem a červeným světlem a PMMA jako materiál pro aktivní plochu

Rozměry: 17 x 50 x 50 mm
Řada: 26K
Rozhraní: Analogové, proud 4…20 mA
lineární vzestupný/klesající
2x PNP spínací/rozpínací kontakt (NO/NC)
Funkční princip: Optoelektronický snímač vzdálenosti
Princip funkce: Triangulace

Technické parametry

Hlavní vlastnosti:Rozměry: 17 x 50 x 50 mm
Připojení: Konektor, zástrčka M12x1, 8-pólová
Rozlišení: 0.1 % FS
Řada: 26K
Provozní napětí UB: 18... 30 VDC
Funkční princip: Optoelektronický snímač vzdálenosti
Princip funkce: Triangulace
Materiál krytu: ABS
Přesnost: ±0.25 % FS
Typ světla: Červené světlo laseru
Rozměry: 2x 4.5 mm při 300 mm
Dosah: 80... 300 mm, nastavitelný
Rozhraní: Analogové, proud 4…20 mA
lineární vzestupný/klesající
2x PNP spínací/rozpínací kontakt (NO/NC)
Směrová charakteristika: Rozptýlená
Přesnost opakování: 0.25 % FS
Doplňkové vlastnosti:
Rozměry: 17 x 50 x 50 mm
Upevnění: Šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 50 V DC
Doba pohotovosti tv: Max. 300 ms
Provozní napětí UB: 18... 30 VDC
Max. Zatížení pro UE: 0.1 μF
Spínací frekvence: 1000 Hz
Stupeň krytí: II
Připojení: Konektor, zástrčka M12x1, 8- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Jmenovitá spínací vzdálenost SN: 300 mm, nastavitelná
MTTF (40 °C): 9 a)
Aktivní plocha, materiál: PMMA
Spínací výstup: 2x PNP spínací/rozpínací kontakt (NO/NC)
Materiál krytu: ABS
Ochrana: IP67
Okolní teplota: -10... 60 °C.
Dosah: 80... 300 mm, nastavitelný
Výtah vypnutí max. 0.5 ms
Zapínací kladkostroj ton max. 0.5 ms
Proud naprázdno IO max. Při UE: 40 mA
Cizí světlo max. 5000 luxů
Princip funkce: Triangulace
Laserová třída podle IEC 60825-1: 2
Typ světla: Červené světlo laseru
Rozměry: 2x 4.5 mm při 300 mm
Střední výkon po max.: 1 mW
Optická spínací funkce: Spínání světlo/tma
Směrová charakteristika: Rozptýlená
Vlnová délka: 650 nm
Vstupní funkce: Spouštěcí |emitor zapnutí/vypnutí
Rozlišení: 0.1 % FS
Přesnost opakování: 0.25 % FS
Analogový výstup: Analogový, proud 4…20 mA
Výstupní charakteristika: Lineární vzestupný/klesající
Zátěžový rezistor RL max. (Analogový I): 500 Ω
Přesnost: ±0.25 % FS
Časová funkce: Zpoždění vypnutí
Funkce času, doba trvání: 50 ms
Průměrná životnost: 50000 h, 40 °C.

Kategorie produktu: snímač vzdálenosti

Typ: BOD0006

Obsah: 1 ks

Provozní napětí: 24

Min. provozní napětí: 18.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 18.0 - 30.0 V

Typ kontaktu: 1 PNP

Typ vysílače: červený polovodičový laser

Výstupy: PNP

Rozlišení: 0.1 Fe%

Min. dosah (ve volném prostoru): 80 m

: 300 mm

Tolerance ±: 0.25 %

Připojení: zástrčka
zástrčka

: IP67

Min. teplota: -10 °C

Max. teplota: 60 °C

Délka: 50.00 mm

Šířka: 17.00 mm

V: 50.00 mm

Rozm.: (d x š x v) 50.00 x 17.00 x 50.00 mm

Připojení: KONEKTOR

Typ závitu, šířka připojení: M12 x 1

Číslo výrobce: BOD0006

Jmenovité napětí: 30.0 V

Počet pólů: 8

Vlnová délka: 650 nm

Materiál pouzdra: ABS

Materiál: ABS

Třída laseru: 2

spínací vzdálenost (max.): 300 mm

Spínací frekvence: 1000 Hz

Provozní proud: 100 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416238 BALLUFF BOD0006 snímač vzdálenosti 1 ks 24 Max. dosah: 300 mm (d x š x v) 50.00 x 17.00 x 50.00 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416238 BALLUFF BOD0006 snímač vzdálenosti 1 ks 24 Max. dosah: 300 mm (d x š x v) 50.00 x 17.00 x 50.00 mm

Popis

Konstrukční řada = 26K, rozměry = 17 x 50 x 50 mm, rozhraní = analogový, proud 4.20 mA, lineární vzestupný/klesající, 2x PNP spínací/rozpínací kontakt (NO/NC), princip funkce = optoelektronický distanční senzor, princip funkce: Optická=triangulace, směrová charakteristika = divergent, typ světla = laserové červené světlo, velikost osvětlení = 2 x 4.5 mm při 300 mm, dosah = 80...300 mm, přesnost = ±0.25 % FS, přesnost opakování = 0.25 % FS, rozlišení = 0.1 % FS, připojení = konektor, zástrčka M12x1, 8 pólů, materiál pouzdra = ABS, provozní napětí Ub = 18 - 30 VDC, schválení/shoda = CECULUSEACWEEE

Tento text byl přeložen strojově.
