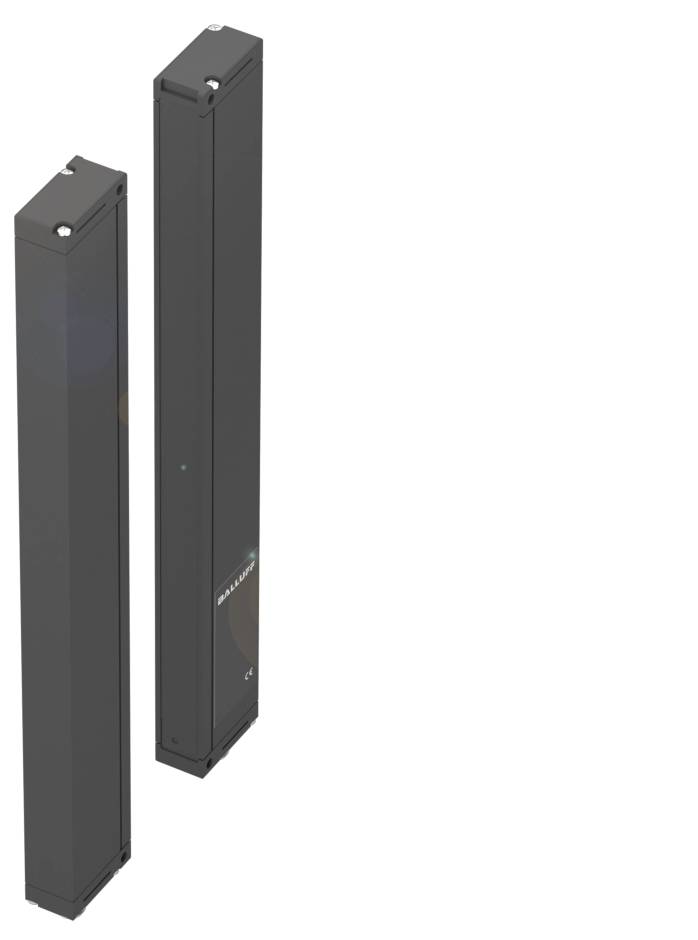

BALLUFF BLG0005 světelná mřížka, BLG0005, spínání za tmy, 20.0 - 28.0 V, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
světelná mřížka
Funkce
spínání za tmy
Provozní napětí max.
28.0 V
Připojení
M12x1
Datasheety: (PDF)
Počet
Celková cena (31 483,47 Kč / kus)
31 483,47 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Světelná mřížka Balluff BLG0005
- Rozměry: 22 x 350.1 x 43.2 mm
- Řada 1-030
- Rozhraní: Analogové, napětí 0…10 V.
- PNP spínací kontakt (NO)
- Funkční princip: Světelná mřížka
- Aktivní délka AL 1: 300 mm
Technické parametry
- Hlavní vlastnosti:Rozměry: 22 x 350.1 x 43.2 mm
- Aktivní plocha, materiál: PMMA
- Aktivní délka AL 1: 300 mm
- Připojení: Konektor, zástrčka M12x1
- Řada 1-030
- Provozní napětí UB: 20... 28 VDC
- Funkční princip: Světelná mřížka
- Princip funkce optického: Jednocestná optická závora
- Materiál pouzdra: Hliník, eloxovaný
- Nejmenší část typ. 7.0 při t 0.5 x Sn, R0 = 2.1 m.
- Druh světla: infračervené
- Dosah: 0... 2.1 m
- Rozhraní: Analogové, napětí 0…10 V.
- PNP spínací kontakt (NO)
- Směrová charakteristika: Rozptýlená
- Doplňkové vlastnosti:
- Funkční princip: Světelná mřížka
- Rozměry: 22 x 350.1 x 43.2 mm
- Upevnění: Šroub M4
- Jmenovité provozní napětí UE DC: 24 v
- Jmenovitý provozní proud IE: 100 mA
- Provozní napětí UB: 20... 28 VDC
- Kategorie použití: DC-13
- Zbytkové vlnění max. (% UE): 15 %
- Spínací frekvence: 180 Hz
- Připojení: Konektor, zástrčka M12x1
- Ochrana proti zkratu: Ano
- Ochrana proti přepólování: Ano
- Možnost výměny chráněna: Ano
- Jmenovitá spínací vzdálenost SN: 2.1 m.
- MTTF (40 °C): 32 a)
- Aktivní plocha, materiál: PMMA
- Materiál pouzdra: Hliník, eloxovaný
- Dosah: 0... 2.1 m
- Ochrana povrchu: Eloxovaná
- Řada 1-030
- Tvar: Quader |připojení 90°
- Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí |chyby - LED zelená, staré. |stabilita - LED zelená
- Výtah vypnutí max. 2.8 ms
- Zapínací kladkostroj ton max. 2.8 ms
- Funkce vstupu: Synchronizace (vysílač)
- Rozlišení: ≤ 7.0 mm
- Konektor 2: M12x1
- Aktivní délka AL 1: 300 mm
- Druh obalu
Piece
- Kategorie produktu
světelná mřížka
- Typ
BLG0005
- Funkce
spínání za tmy
- Provozní napětí
24
- Min. provozní napětí
20.0 V
- Provozní napětí max.
28.0 V
- Provozní napětí
20.0 - 28.0 V
- Typ kontaktu
1 spínací kontakt
- Výstupy
PNP
- Připojení
M12x1
- Materiál pouzdra
hliník
- Vlastnosti materiálu
eloxovaný
- Typ vysílače
infračervená LED dioda
- Vlastnosti
LED kontrolka
IP65
- Min. teplota
0 °C
- Max. teplota
55 °C
- Délka
43.20 mm
- Šířka
22.00 mm
- V
350.10 mm
- Hloubka
43.2 m
- Rozm.
(d x š x v) 43.20 x 22.00 x 350.10 mm
- Obsah
1 ks
- Jmenovité napětí
28.0 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3417292 BALLUFF BLG0005 světelná mřížka, BLG0005, spínání za tmy, 20.0 - 28.0 V, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3417292 BALLUFF BLG0005 světelná mřížka, BLG0005, spínání za tmy, 20.0 - 28.0 V, 1 ks
Popis
Naše světelná mřížka je ideální pro ideal zjišťování velkých oblastí, k počítání částí, k zaznamenání výšek stohů (např. papíru) nebo k měření výšky palet. Proto jsou zvažovány klasické jednocestné světelné závory, které se obvykle jen ojedinmně dotazují. Světelné mříže od Balluff mají spínací výstup - např. k počítání - a analogový výstup pro měření. Konstrukční řada=1-030, rozměry=22 x 350.1 x 43.2 mm, aktivní délka AL 1=300 mm, rozhraní=analogové, napětí 0.10 v PNP spínací kontakt (NO), princip funkce=světelné mříže, princip funkce: Optický = jednocestná světelná závora, směrová charakteristika=disgent, typ světla=infračervený, dosah = 0...2.1 m, nejmenší část typ.=7.0 při t 0.5 x Sn, R0 = 2.1 m, připojení = konektor, zástrčka M12x1, materiál krytu = hliník, aktivní plocha, materiál = PMMA, provozní napětí UB=20... 28 VDC, schválení/shoda=CEEWEEE
