Name: BALLUFF BLG0003 světelná mřížka, BLG0003, spínání za tmy, 20.0 - 28.0 V, 1 ks
Brand: BALLUFF
SKU: 3417250
Availability: BackOrder

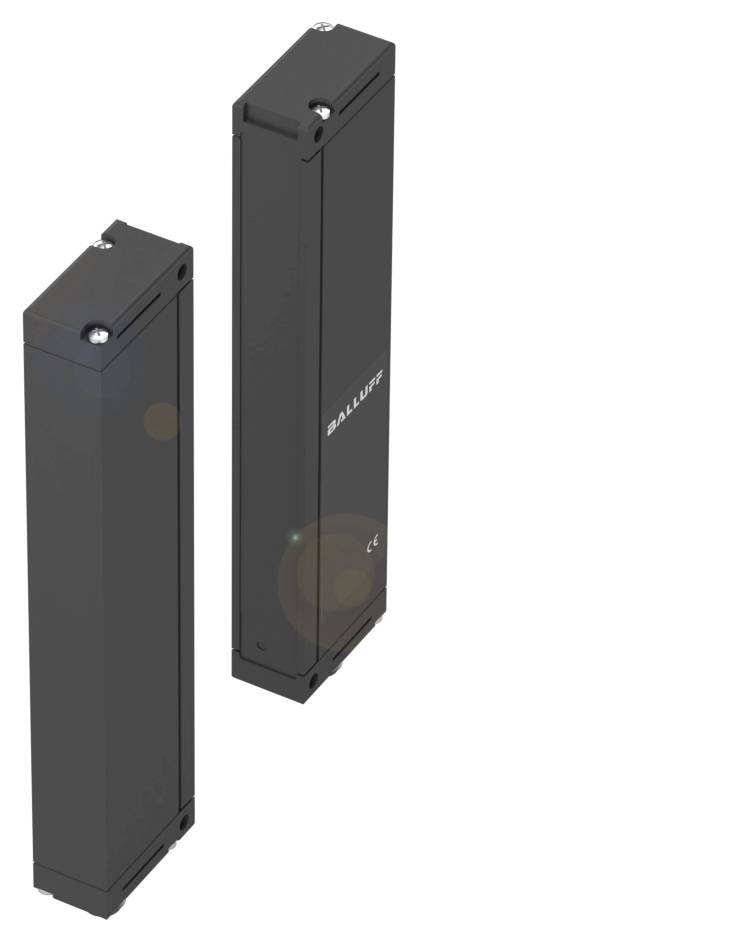

Dva protáhlé, černé elektronické senzorové přístroje s hladkým povrchem a dobře rozpoznatelnými logy značek ve vertikálním uspořádání.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

světelná mřížka

Funkce

spínání za tmy

Provozní napětí max.

28.0 V

Připojení

M12

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (24 891,74 Kč / kus)

27 838,84 Kč

-11 %

24 891,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Světelná mřížka Balluff BLG0003

Rozměry: 22 x 200.1 x 43.2 mm
Řada 1-015
Rozhraní: Analogové, napětí 0…10 V.
PNP spínací kontakt (NO)
Funkční princip: Světelná mřížka
Aktivní délka AL 1: 150 mm

Technické parametry

Hlavní vlastnosti:Rozměry: 22 x 200.1 x 43.2 mm
Aktivní plocha, materiál: PMMA
Aktivní délka AL 1: 150 mm
Připojení: Konektor, zástrčka M12x1
Řada 1-015
Provozní napětí UB: 20... 28 VDC
Funkční princip: Světelná mřížka
Princip funkce optického: Jednocestná optická závora
Materiál pouzdra: Hliník, eloxovaný
Nejmenší část typ. 5.0 při t 0.5 x Sn, R 0 = 2.1 m.
Druh světla: infračervené
Dosah: 0... 2.1 m
Rozhraní: Analogové, napětí 0…10 V.
PNP spínací kontakt (NO)
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Funkční princip: Světelná mřížka
Rozměry: 22 x 200.1 x 43.2 mm
Upevnění: Šroub M4
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Provozní napětí UB: 20... 28 VDC
Kategorie použití: DC-13
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 330 Hz
Připojení: Konektor, zástrčka M12x1
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Jmenovitá spínací vzdálenost SN: 2.1 m.
MTTF (40 °C): 32 a)
Aktivní plocha, materiál: PMMA
Materiál pouzdra: Hliník, eloxovaný
Dosah: 0... 2.1 m
Ochrana povrchu: Eloxovaná
Řada 1-015
Tvar: Quader |připojení 90°
Zobrazení: Funkce výstupu - LED žlutá |LED zelená: Provozní napětí |chyby - LED zelená, staré. |stabilita - LED zelená
Výtah vypnutí max. 1.5 ms
Zapínací kladkostroj ton max. 1.5 ms
Funkce vstupu: Synchronizace (vysílač)
Rozlišení: ≤ 3.5 mm
Konektor 2: M12x1
Aktivní délka AL 1: 150 mm

Druh obalu: Piece

Kategorie produktu: světelná mřížka

Typ: BLG0003

Funkce: spínání za tmy

Provozní napětí: 24

Min. provozní napětí: 20.0 V

Provozní napětí max.: 28.0 V

Provozní napětí: 20.0 - 28.0 V

Typ kontaktu: 1 spínací kontakt

Výstupy: PNP

Spínací frekvence: 330 Hz

Připojení: M12

Materiál pouzdra: hliník

Vlastnosti materiálu: eloxovaný

Typ vysílače: infračervená LED dioda

: 2.1 m

: IP65

Min. teplota: 0 °C

Max. teplota: 55 °C

Délka: 43.20 mm

Šířka: 22.00 mm

V: 200.10 mm

Hloubka: 43.2 m

Rozm.: (d x š x v) 43.20 x 22.00 x 200.10 mm

Obsah: 1 ks

Jmenovité napětí: 28.0 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417250 BALLUFF BLG0003 světelná mřížka, BLG0003, spínání za tmy, 20.0 - 28.0 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417250 BALLUFF BLG0003 světelná mřížka, BLG0003, spínání za tmy, 20.0 - 28.0 V, 1 ks

Popis

Naše světelná mřížka je ideální pro ideal zjišťování velkých oblastí, k počítání částí, k zaznamenání výšek stohů (např. papíru) nebo k měření výšky palet. Proto jsou zvažovány klasické jednocestné světelné závory, které se obvykle jen ojedinmně dotazují. Světelné mříže od Balluff mají spínací výstup - např. k počítání - a analogový výstup pro měření. Konstrukční řada=1-015, rozměry=22 x 200.1 x 43.2 mm, aktivní délka AL 1=150 mm, rozhraní=analogové, napětí 0.10 v PNP spínací kontakt (NO), princip funkce=světelné mříže, princip funkce: Optický = jednocestná světelná závora, směrová charakteristika=disgent, typ světla=infračervený, dosah=0...2.1 m, nejmenší část typ.=5.0 při t 0.5 x Sn, R 0 = 2.1 m, připojení=konektor, M12x1 zástrčka, materiál krytu=hliník, aktivní plocha, materiál = PMMA, provozní napětí UB=20... 28 VDC, schválení/shoda=CEEWEEE

Tento text byl přeložen strojově.
